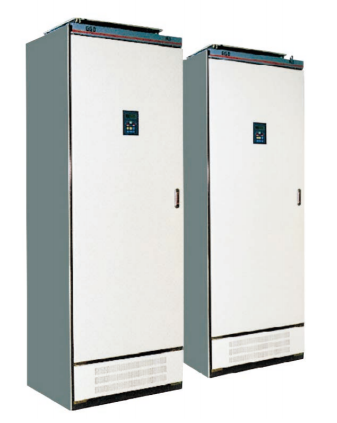

华天HT-D-STS系列快切型应急电源

    随着经济发展，大型体育场馆、隧道等需要大量高强度放电灯（汞灯、钠灯、金属卤化物灯）照明的建筑日益增多，由于这类场所的特殊性和重要性，对照明标准要求较高。高强度放电灯与普通灯具不同，若工作过程中出现市电中断灯具熄灭的情况，市电立即恢复后普通灯具可以立即点亮；而高强度放电灯由于再重启时需要比冷态下高许多的起动电压，因此这些灯具需要冷却约10min后才能重新启动点亮，这将造成比较严重的后果。根据实际测试，这类灯具允许的断电时间≤3ms，因此应采取措施保证对灯具供电电压出现异常的时间≤3ms。在其他应用领域中，也有部分设备对市电瞬时中断比较敏感，也需要快速切换型EPS来保证对负载的供电。

安装形式：落地式

备用时间：90min(可按设计要求配置备用时间)

规格系列：2.2、3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、90、110、

132、160、187、200、220、250、280、315、355、400、500(单位：KVA)

    产品特点

    快速可靠的检测供电异常，实现两路电之间的快速切换。

    可以根据用户现场供电情况设置市电异常的判断标准。

    具有供电状态指示、故障指示。

    独特的供电异常检测电路计算法，可以实现快速可靠的供电异常检测。

    主电、备电的电源可选。

    设计选型

    根据负载功率确定EPS的功率，若需逆变器带载启动，需同时提供该负载的启动电流数值及启动时间。

    应根据负载的性质确定电源的工作方式。例如在隧道中，由于灯具始终点亮，若逆变为主供电，则消耗的电量太多，因此可将市电作为主电，逆变作为备电。而在大型体育场馆举行赛事时，可靠性的要求是第一位的，因此要以逆变器作为主电源，可以避免市电的瞬间跌落等造成的照明中断。在普通赛事期间，可以以市电作为主电。

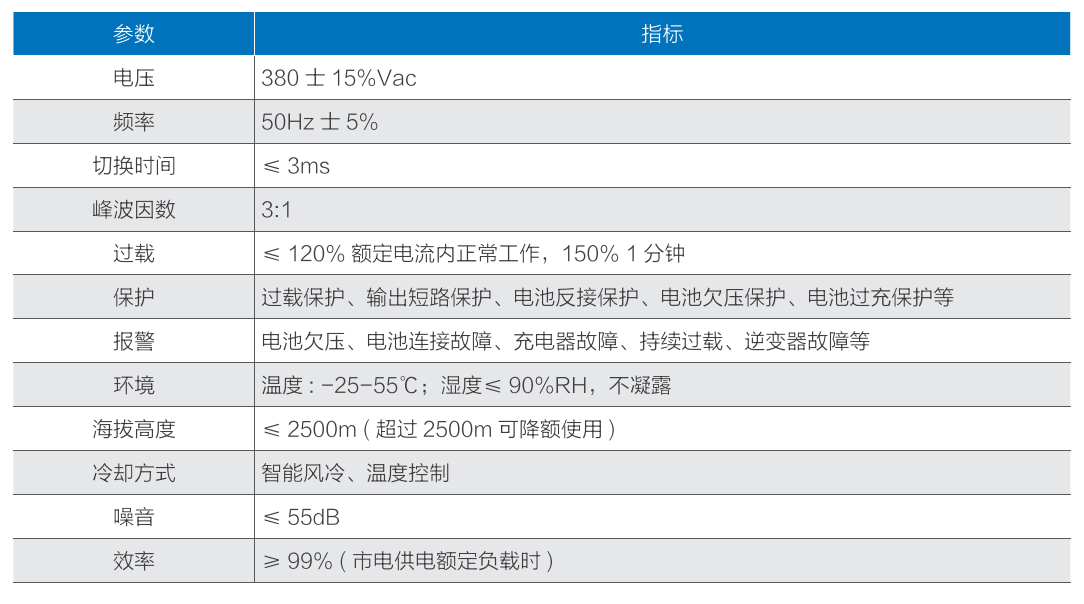

    技术参数

    工作原理

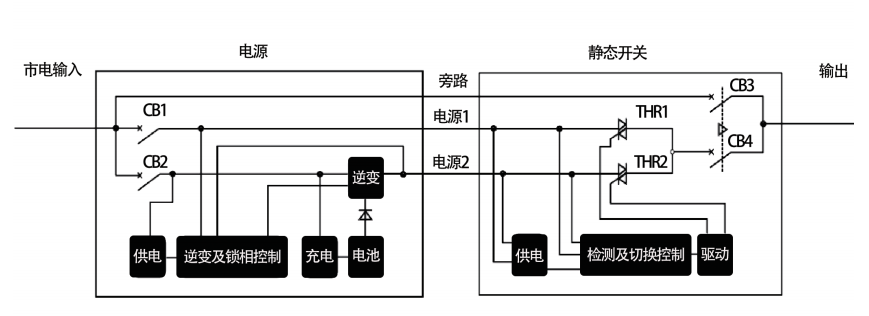

说明：如图所示，为了实现快速的切换，系统使用了一路市电与一路逆变，其中逆变器一直运行，两路电均可通过受控的可控硅开关向负载供电，由于可控硅的开通时间为微秒级，因此只要检测电路可及时检测出供电异常即可实现快速切换。

为了实现快速可靠的供电异常检测，系统中采用了独特的算法，保证检测的快速性、准确性。为了减少切换时的扰动，逆变器与市电锁相，并且采取合理的切换策略，最终保证切换的快速和可靠。

为了方便维护，系统内还设置有旁路开关，在检修或系统故障时可以继续向负载供电。

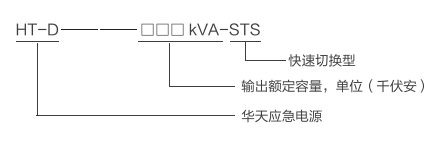

型号说明
