产品简介
华天HTRFE整流回馈一体装置可直接替换轨道交通系统中整流装置，与传统二极管整流器相比较，在相同体积下具有同等的整流容量和过载能力，同时兼备了再生制动能量逆变回馈的功能，是再生制动能量利用装置系列产品中最先进的代表。
再生制动能量逆变回馈系统主要采用电力电子功率模块IGBT构成四象限大功率三相变流器，该装置的直流侧与牵引电网的直流母线连接，交流侧与交流电网连接。该装置具备以下四种主要功能：
· 牵引整流功能：装置常态处于PWM热后备模式，将直流母线稳定在设定值，根据各传感器检测信号，综合判断直流牵引电网上列车的状态，当列车处于启动及加速状态时，装置主动整流为列车提供能 量并稳定牵引网电压。
· 逆变回馈功能：当列车处于电制动状态并引起牵引电网上升至设定阈值时，装置将再生制动能量逆变回馈至交流中压环网并稳定牵引网电压，供电网中其他负载使用。
· 无功补偿功能：整流回馈一体装置可以由中压环网开闭所无功需求指令，控制四象限三相变流器输出容性或感性的无功电流，通过变压器耦合到中压环网进行实时的无功补偿。
· 牵引电网线路融冰功能：轨道交通地上站牵引线路会出现因为湿雪、雾凇、冻雨等出现的覆冰问题，整流回馈一体装置可以由某一站点装置输出直流能量，通过牵引电网运送到另一站装置回馈能量，通过线路中大电流进行热力融冰，保障牵引线路的安全运行。
整流回馈一体装置原理图
技术特点
· 采用多DSP协同控制，控制精度高、动态响应速度快。
· 多项发明专利，输出电流纹波小，损耗低，噪音小。
· 下垂特性，适合多机并联。
· 输出波形平滑，谐波含量低。
· 动态响应快，输出无过冲。
· 转换效率高，满载回馈效率>98%。
· 有功能馈、无功补偿、谐波滤除综合治理。
· 严格的热设计，确保系统运行安全。
· 完善的保护功能，确保系统运行安全可靠。
· 光纤隔离驱动，抗干扰能力强。
· 良好的人机界面：大尺寸真彩色触摸显示屏，现场可切换的中英文双语界面。
· 具有RS485接口，标准的MODBUS RTU通讯协议，具有计算机远程监控功能。
· 无缝接入，不会对原系统造成影响。

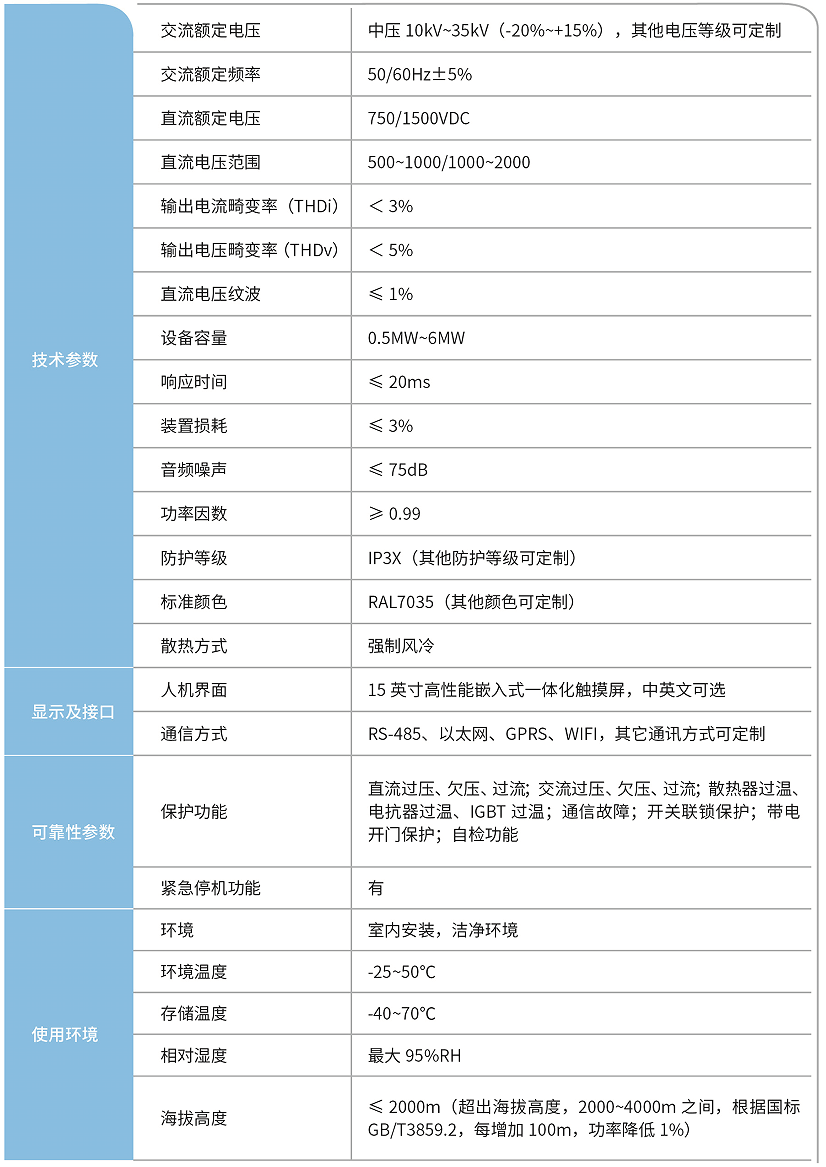

性能参数
