防火门监控系统可实时监控防火门状态。针对常闭防火门,在门打开的时候做出报警提示;针对常开防火门,在接收到消防报警信号时关闭防火门,防止火灾以及烟雾的蔓延。该系统具有可靠性、实时性并具有数字化智能化、网络化、自动化等特性;广泛用于智能楼宇、文化体育旅游餐饮、石油化工、文教医疗、金融科技等领域。

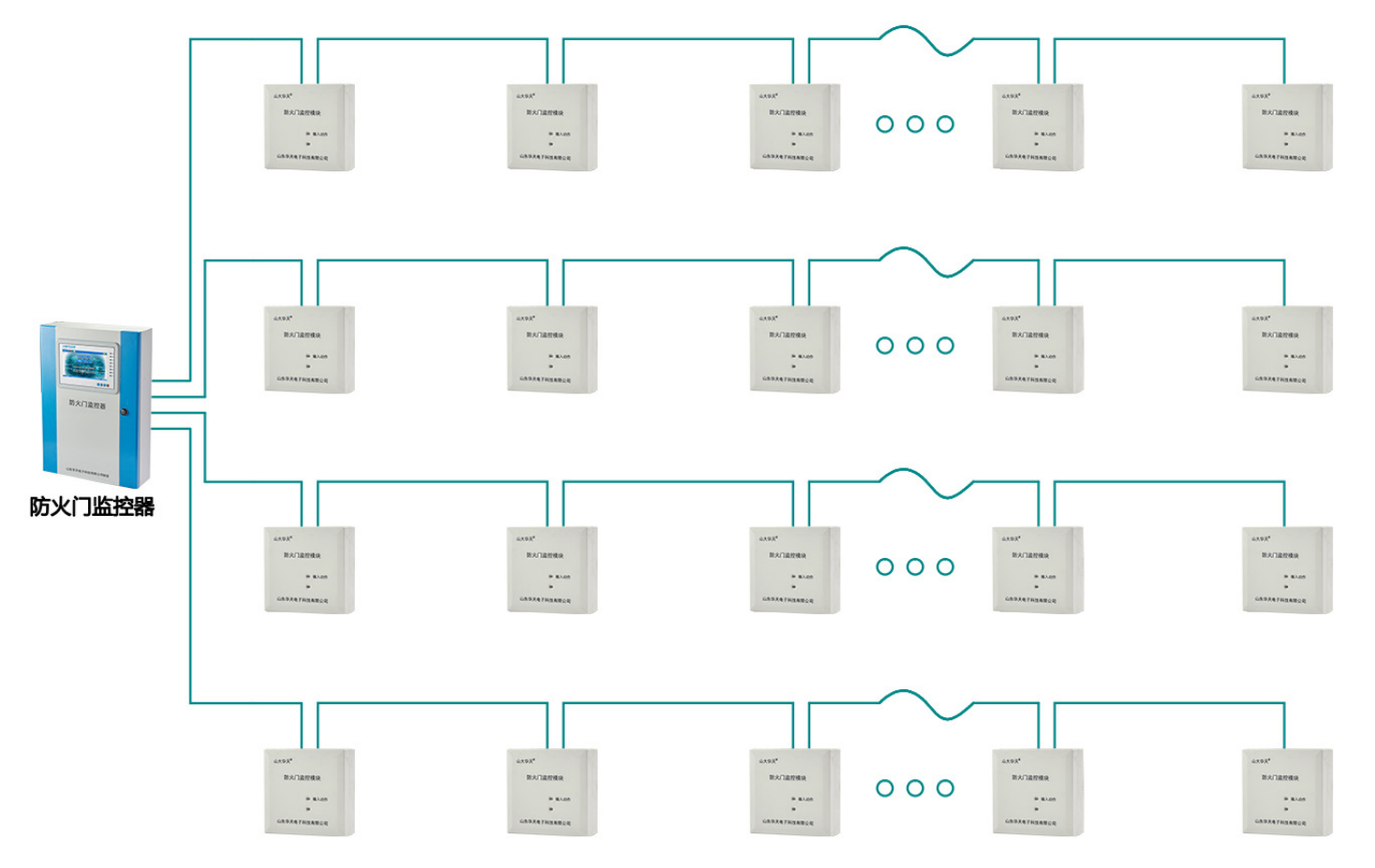

该系统由防火门监控器、常开防火门监控模块、常闭防火门监控模块、门磁开关、电磁释放器、电动闭门器、液压闭门器等组成。该系统是通过监控模块收集防火门开合状态信息,上传至防火门监控器:当有火灾发生时防火门监控器接收到火灾报警主机的火灾信号,监控器通过通讯总线将命令发至防火门监控模块,关闭常开防火门。
设备及型号
系统特点
>》监控报警
监控防火门的开合状态;
报警响应时间:≤2s;
报警光信号:红色 LED 指示灯常亮;
报警声信号:可手动消除,当再次有报警 信号输入时,能再次启动。
>》响应动作
防火门监控器和火灾报警主机相连,从火灾报警主机获取火警信息;
收到火警信息时给各个防火门终端关闭信号。
>》故障报警
监控器与末端设备之间的连接线断路、短路;
监控器主电源欠压(≤80%主电源电压) 或过压(≥115%主电源电压);
监控器与其分体电源间连接线断路、短路
故障报警响应时间:≤2s;
故障报警声信号:手动消除,当再次有报警信号输入时,能再次启动;
故障报警光信号:黄色 LED 指示灯常亮 故障期间,非故障回路的正常工作不受影响。
>》系统自检
连接检查:通信线路及供电线路的断路、 短路、接地自检;
设备自检:主机及探测器的功能自检。
>》报警记录
记录1000条相关故障报警信息;
报警类型:故障类型、发生时间、故障 描述;
报警事件查询:直接通过监控主机进行查 询报警记录打印。
防火门监控器
技术特点
(1)采用嵌入式一体化触摸屏,操作方便。
(2)配有蓄电池,断电后可持续供电4小时。
(3)系统用户权限分级,防止误操作。
(4)可与火灾报警系统连接。
(5)具有历史事件记录功能。
(6)壁挂式安装。

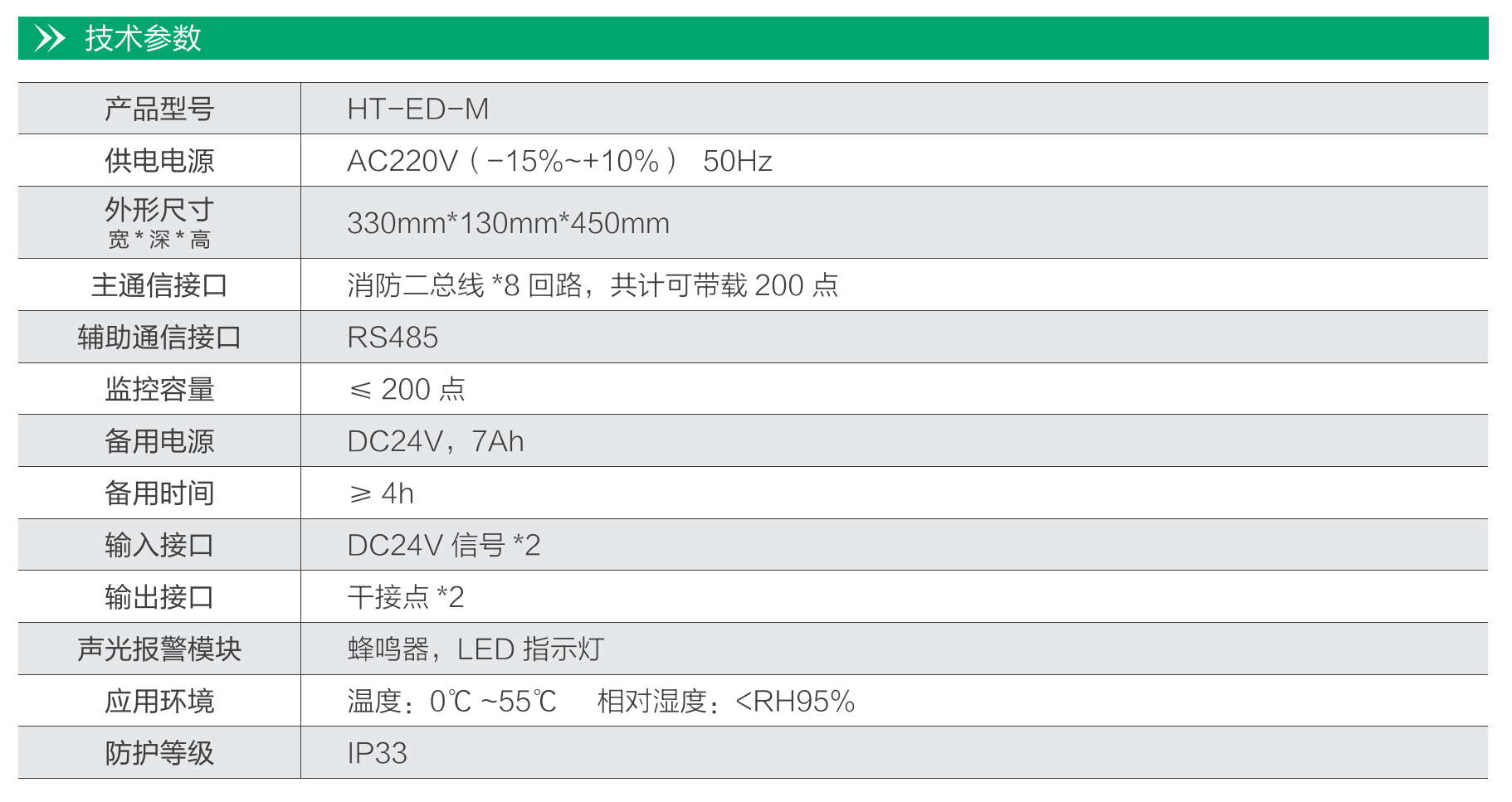

技术参数
防火门监控模块
技术特点
(1)报警功能
监控防火门的开闭状态,检测到异常开启、异常关闭时向主机发送故障信号。
(2)控制功能
火灾发生时,接收主机发出的关闭常开防火门的信号并向主机反馈。

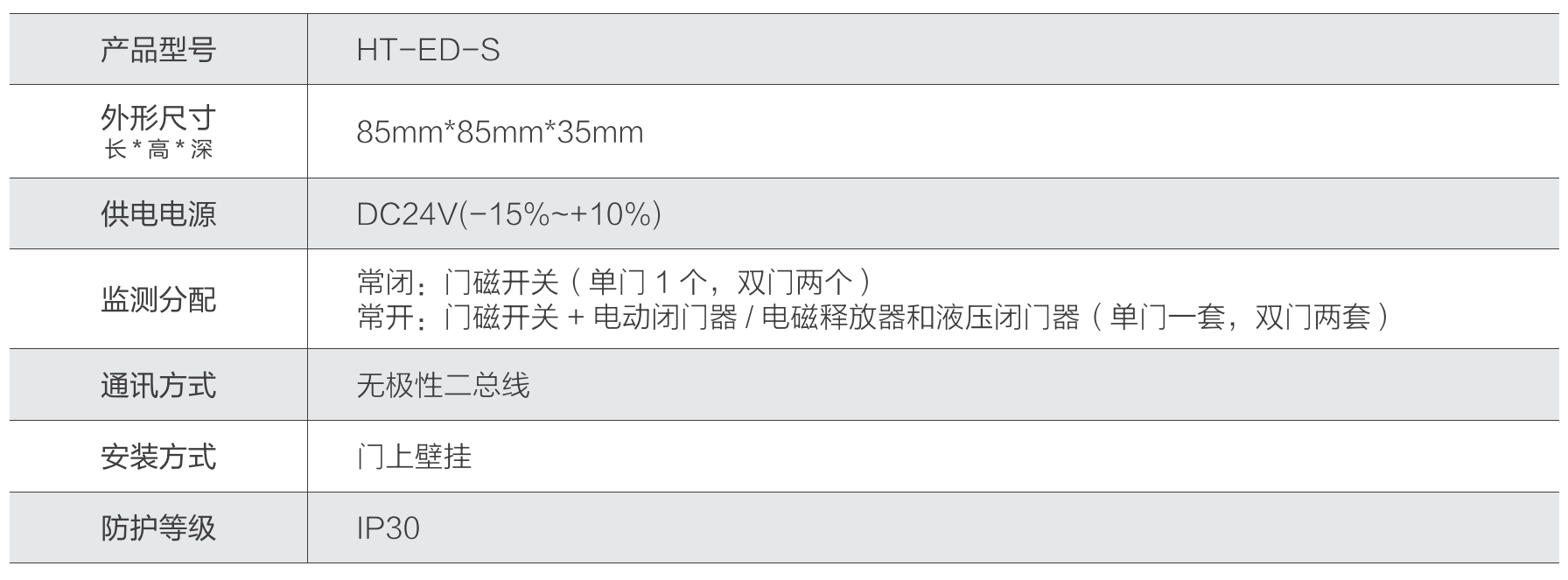

技术参数
终端设备
门磁开关
>》产品特点
(1)安装简便。
(2)抗震动冲击能力强,稳定可靠。
(3)合金外壳,耐火双绞线电缆,美观大方。
(4)与防火门监控模块配合使用,监控防火门的开合状态。
>》安装方式
带线缆的部分安装于固定门框或墙上。
不带线缆部分安装于活动门扇上。

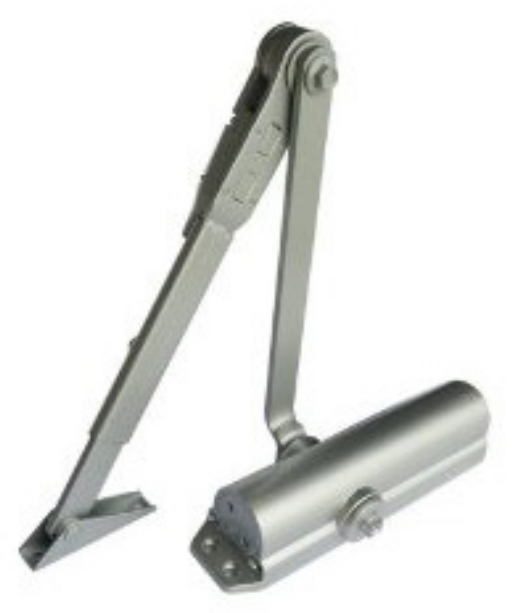

液压闭门器
>》安装方式
拉门侧上门框安装

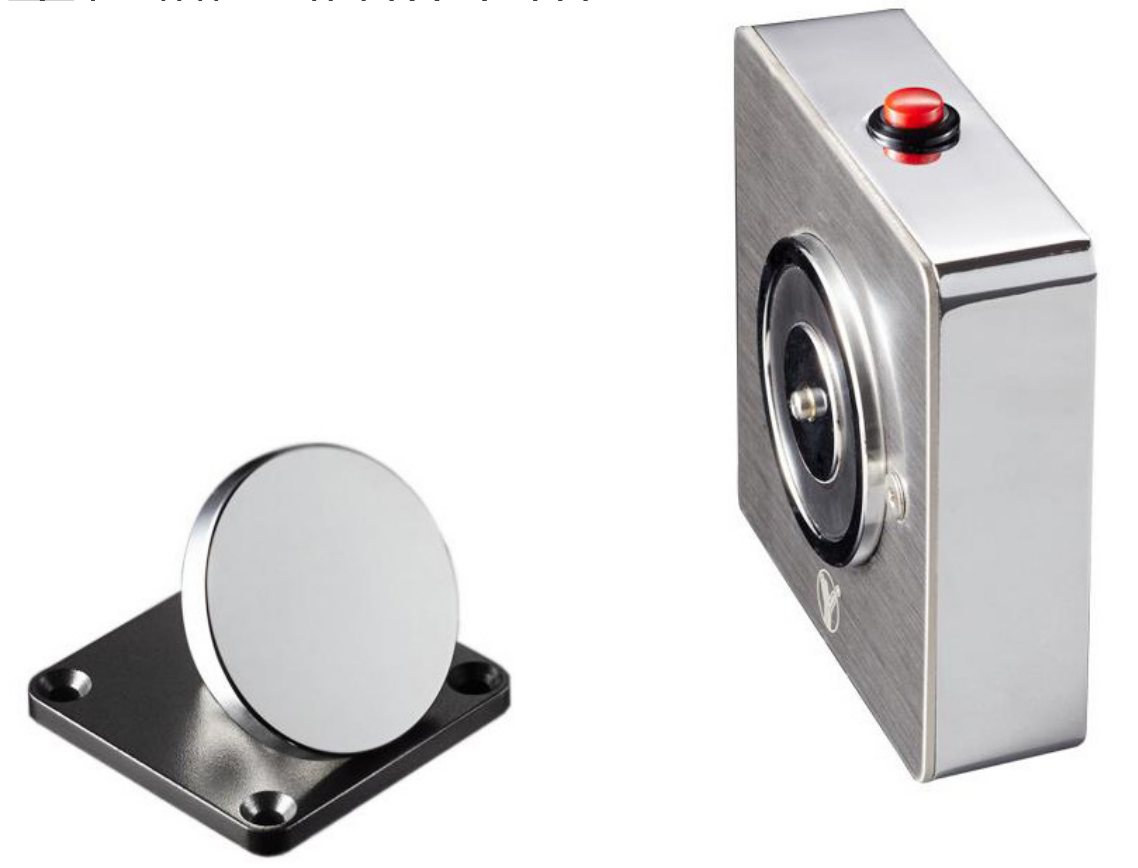

电磁释放器
>》安装方式
主体安装于墙面,锁扣采用钢丝绳软连接可自动消化安装时产生的偏差。

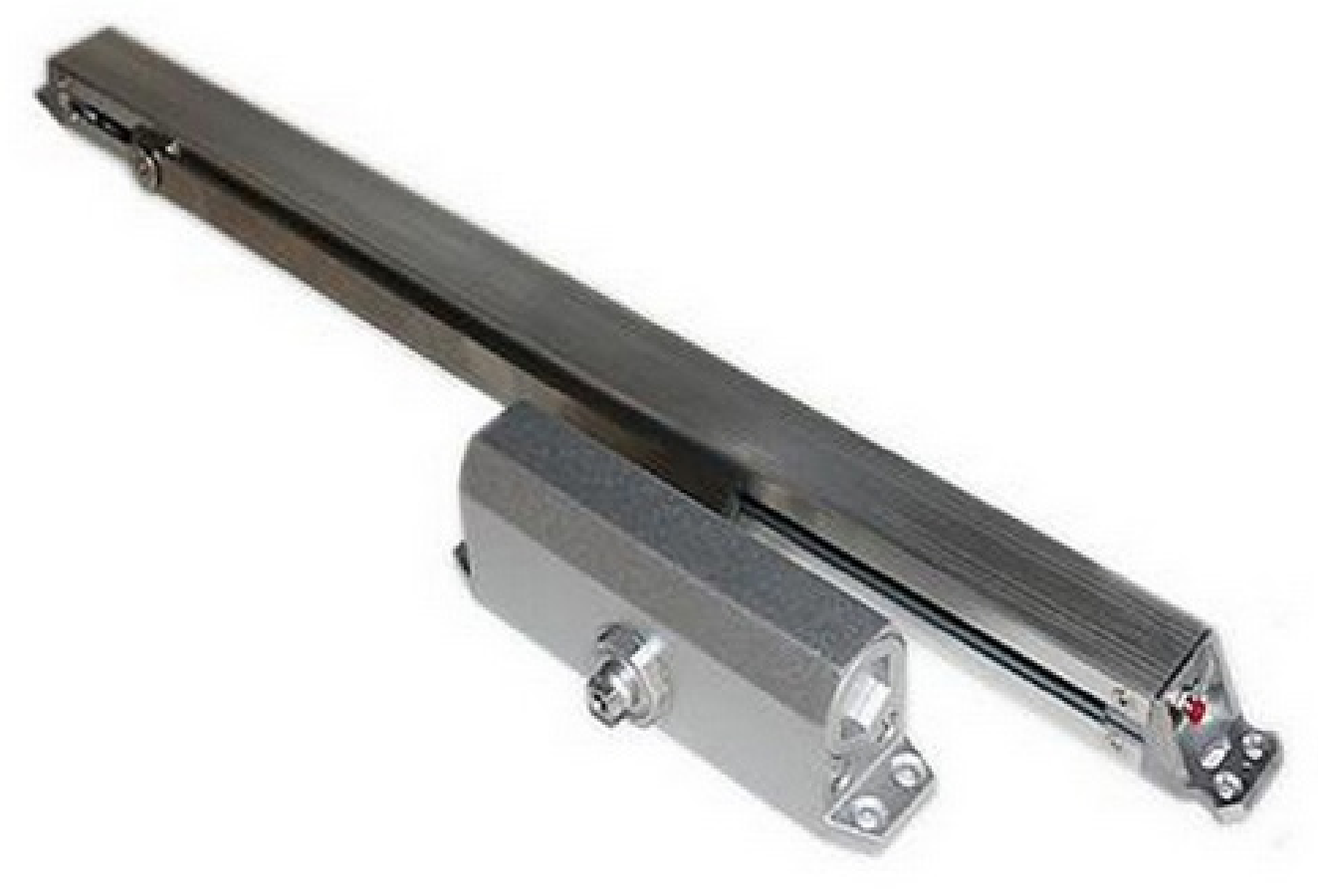

电动闭门器
>》 产品特点
>》 安装方式
拉门侧上门框安装

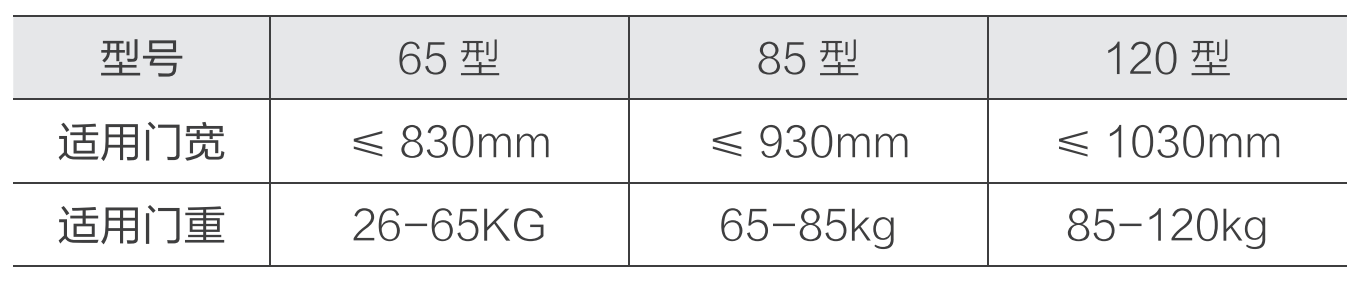

>》 选用提示
应选择与门重相适应的闭门器,过大或过小均会导致无法正常使用。
布线要求
系统的导线选择、线路敷设、接地电阻,应与火灾自动报警系统的要求相同。
传输线路应采用金属管、可挠(金属)电气导管、B1级以上的钢性塑料管或封闭式线槽。
合用线槽时,不同电压等级的线缆应有隔板分隔。
系统总线宜采用WDZN-RVS-2×线径(与24V电源线同敷设时)或WDZN-RVSP-2×线径(与220V线缆同敷设时)。
与电力、照明合用竖井时,应与配电线路电缆分别布置在竖井的两侧。
宜采用红蓝或红黑两种不同颜色的导线,正极为红色,负极为蓝色或黑色。
