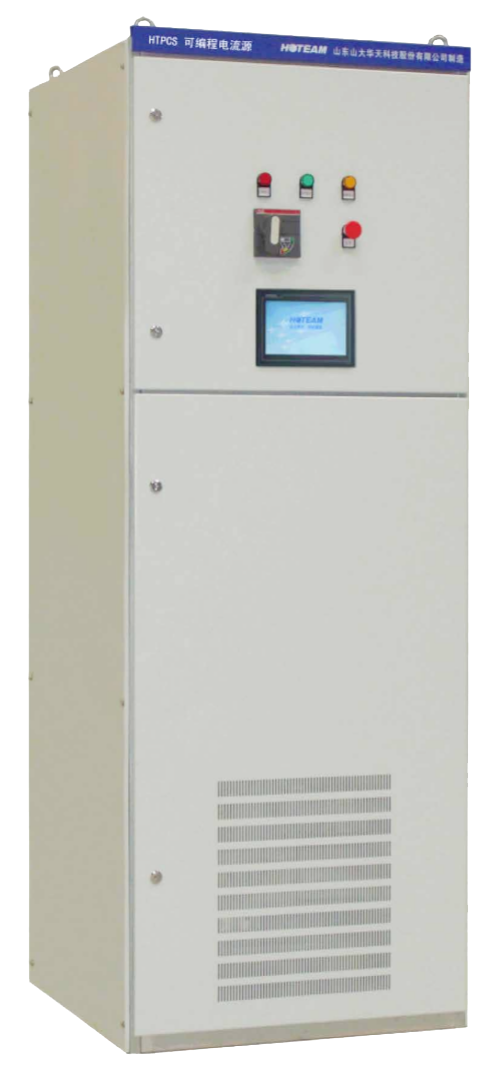

单相可编程电流源

    华天HTPCS单相可编程电流源是山大华天自主开发研制的一种智能可编程交流电流源装置。该设备可自由设定输出电流幅值及各次谐波的幅值与相位，输出电流稳定;输出电流通过二次幅值调制技术，实现输出电流的暂降与中断，电流暂降幅值与周期准确可调。

    该设备输出电流连续可调，谐波含量、谐波次数、峰值系数可任意设定：通过二次调制实现幅值调节或中断，调制的周期、幅值通过编程任意设定。设备内置输入谐波滤波器，输入谐波含量低至3%，功率因数高于0.98，是一种智能化、数字化、绿色环保的现代电力电子装置。

    设备主要用于对安装在交流电路中并带有电子装置的过电流保护断路器进行抗扰度检测试验，同时可对低压开关、断路器、交流接触器、熔断器、母排等装置进行热耐受试验以及谐波条件下的温升试验。

    技术特点

    采用IGBT变流模块，具有体积小、操作方便、可自由设定所需检测电流、损耗低、谐波污染低，同时具有多种谐波输出及电流中断与暂降功能。

    输出谐波次数任意设定，可以编程实现2次至50次任意谐波输出。

    谐波含量可以任意设定，实现0%至100%任意比例输出，峰值系数可以编程调整通过多变流器并联，提高了输出电流的检测与控制精度。

    通过改变后接变压器变比，输出可达数万安培电流。

    多DSP系统控制，控制精度高、速度快，光纤驱动，安全、可靠、抗干扰能力强中文液晶触摸屏显示，可实时监测系统状态及运行参数。

    数字化控制，人性化设计，参数设置方便RS485接口，标准MODBUS通讯协议，计算机远程控制功能，历史事件记录功能内置谐波消除设备，对电网不会造成二次谐波污染。

    具有外接变压器变比设定、外接电流互感器变比设定、电流源输出计时等功能，方便操作并提高检测的精确度。

    应用场景

    对带有电子装置的过电流保护断路器进行抗扰度检测试验对低压开关、断路器、交流接触器、熔断器、电动机启动器、电缆、母排等装置进行热耐受试验以及谐波条件下的温升试验;

    其他需要交流大电流恒流源的试验。

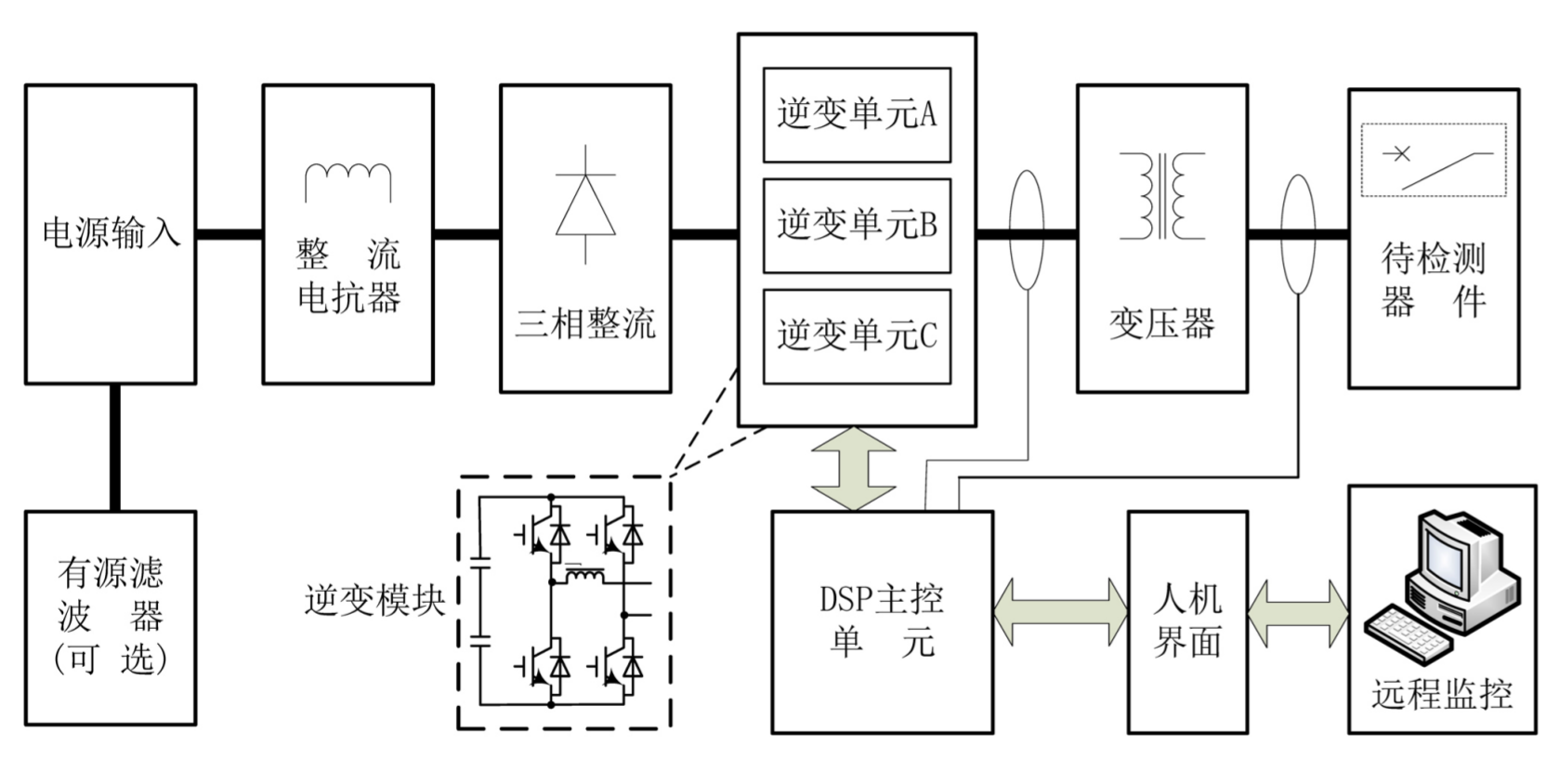

    交流电通过输入电抗器、三相整流桥变为直流，通过桥式逆变单元、输出电抗器后，转换为幅值、谐波含量可控的电流源，通过合适变比(通常为20:1左右)的变压器降低输出电压、提高输出电流，变压器输出低压侧连接待检测器件。通过合适的参数设定，使输出电流满足试验要求。主回路采用新一代高速低功耗电力电子器件 (IGBT)组成变流器模块，通过高速PWM开关交错调制方式，精确控制输出电流，使得设备体积小、效率高、响应速度快。

    产品优势

    变流器:电源内部设置了滤波回路，设备工作时可以有效消除电网与电源间的传导干扰，消除常规整流电源带来的谐波污染。电源的逆变部分采用桥式拓扑结构，主功率器件选用驱动功率小、带负载能力强、开关损耗低、热稳定性好的绝缘栅双极性品体管(IGBT)模块，采用PWM开关交错调制技术，极大的提高了电源的工作效率，提高了设备的稳定性和可靠性。

    主控制器:主控制器采用两个32位DSP数字信号处理器作为主控元件，主频达150MHZ，运行速度快、控制功能强。主DSP接收人机界面的设定要求，合成要求的输出电流指令，通过通信传给从DSP，主DSP同时进行整机的逻辑控制，保证设备安全运行;从DSP接收指令信号，与输出电流的瞬时值进行比较，根据误差信号，及时调整逆变器的PWM脉冲宽度，从而精确调整输出电流，从DSP同时进行高速的保护逻辑，保护变流器的安全。

    输出电流波形展示

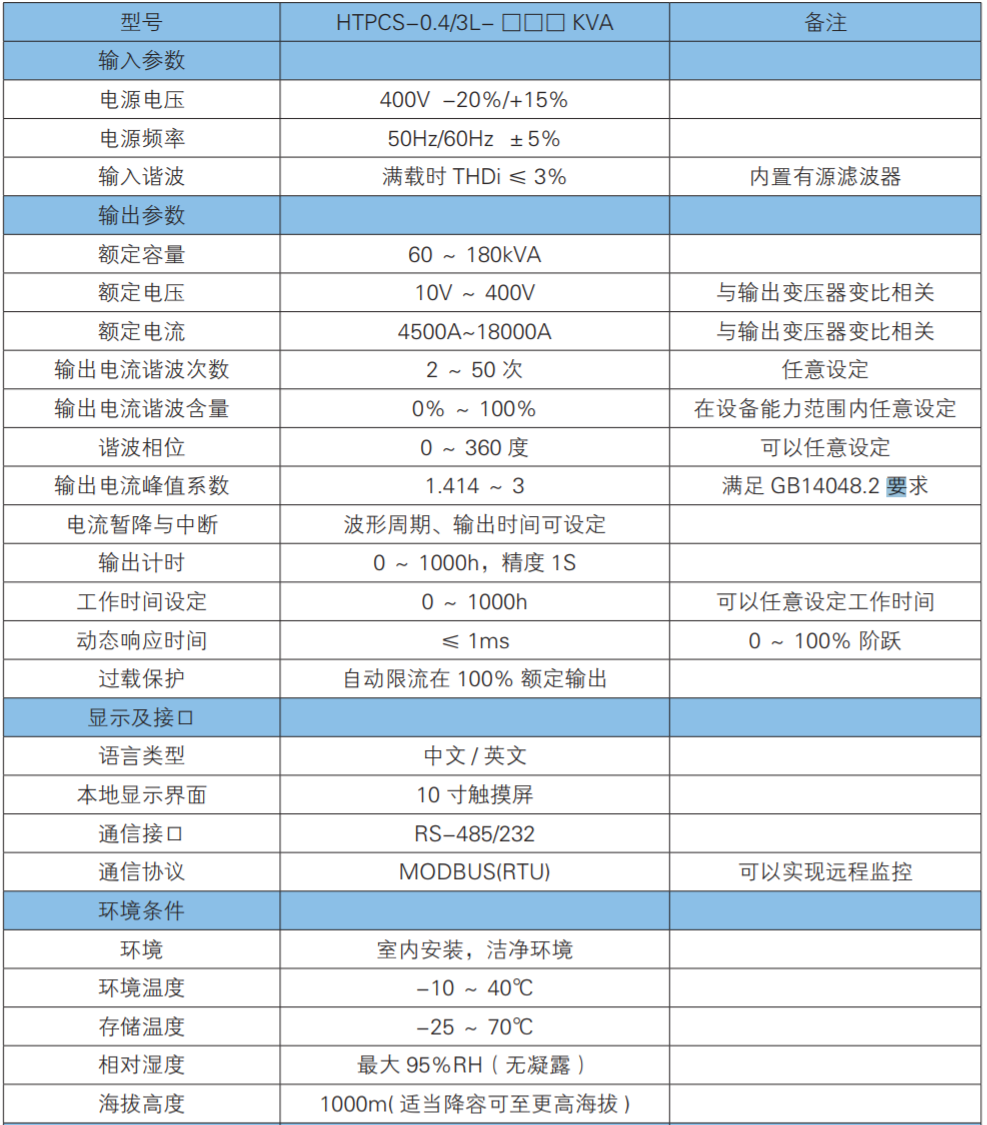

    技术参数
