产品简介

     华天HTRF再生制动能量逆变回馈装置是利用电力电子器件构成的逆变回馈系统，将制动能量逆变成工频交流电，回馈到交流电网的装置。

     再生制动能量逆变回馈装置改变了以往将制动能量通过制动电阻以发热的形式消耗掉的处理方式，实现了制动能量的分配再利用，节省了大量的能源，响应节能减排、低碳环保的国家政策。

     再生制动能量逆变回馈系统主要采用电力电子功率模块IGBT构成大功率三相逆变器，该装置的直流侧与牵引电网的直流母线连接，交流侧与交流电网连接。当列车制动能量促使牵引电网的直流电压超过设定值时，再生制动能量回馈装置启动并从牵引电网中吸收电能并将电能回馈到交流电网中，供其他负载使用，并实现稳定直流母线电压的目的。

     再生制动能量逆变回馈装置还具有辅助整流、无功补偿等功能。

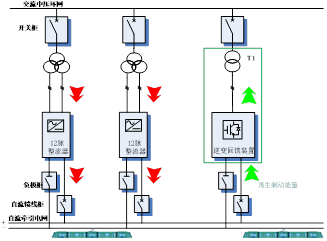

再生制动能量逆变回馈装置原理图

   技术特点

   · 采用多DSP协同控制。控制精度高、动态响应速度快。

   · 多项发明专利，输出电流纹波小，损耗低，噪音小。

   · 下垂特性，适合多机并联。

   · 输出波形平滑，谐波含量低。

   · 动态响应快，输出无过冲。

   · 转换效率高，满载回馈效率>98%。

   · 有功能馈、无功补偿、谐波滤除综合治理。

   · 严格的热设计，确保系统运行安全。

   · 完善的保护功能，确保系统运行安全可靠。

   · 光纤隔离驱动，抗干扰能力强。

   · 良好的人机界面：大尺寸真彩色触摸显示屏，现场可切换的中英文双语界面。

   · 具有RS485接口，标准的MODBUS RTU通讯协议，具有计算机远程监控功能。

   · 无缝接入，不会对原系统造成影响。

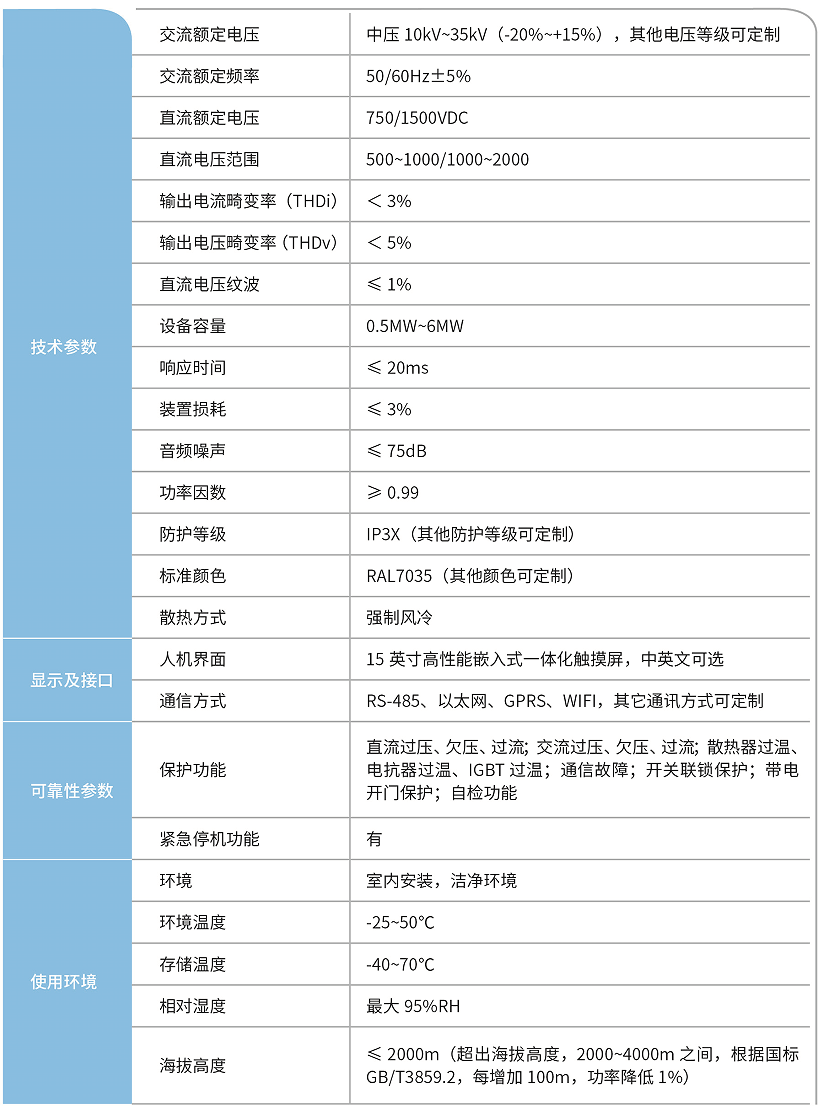

   性能参数
