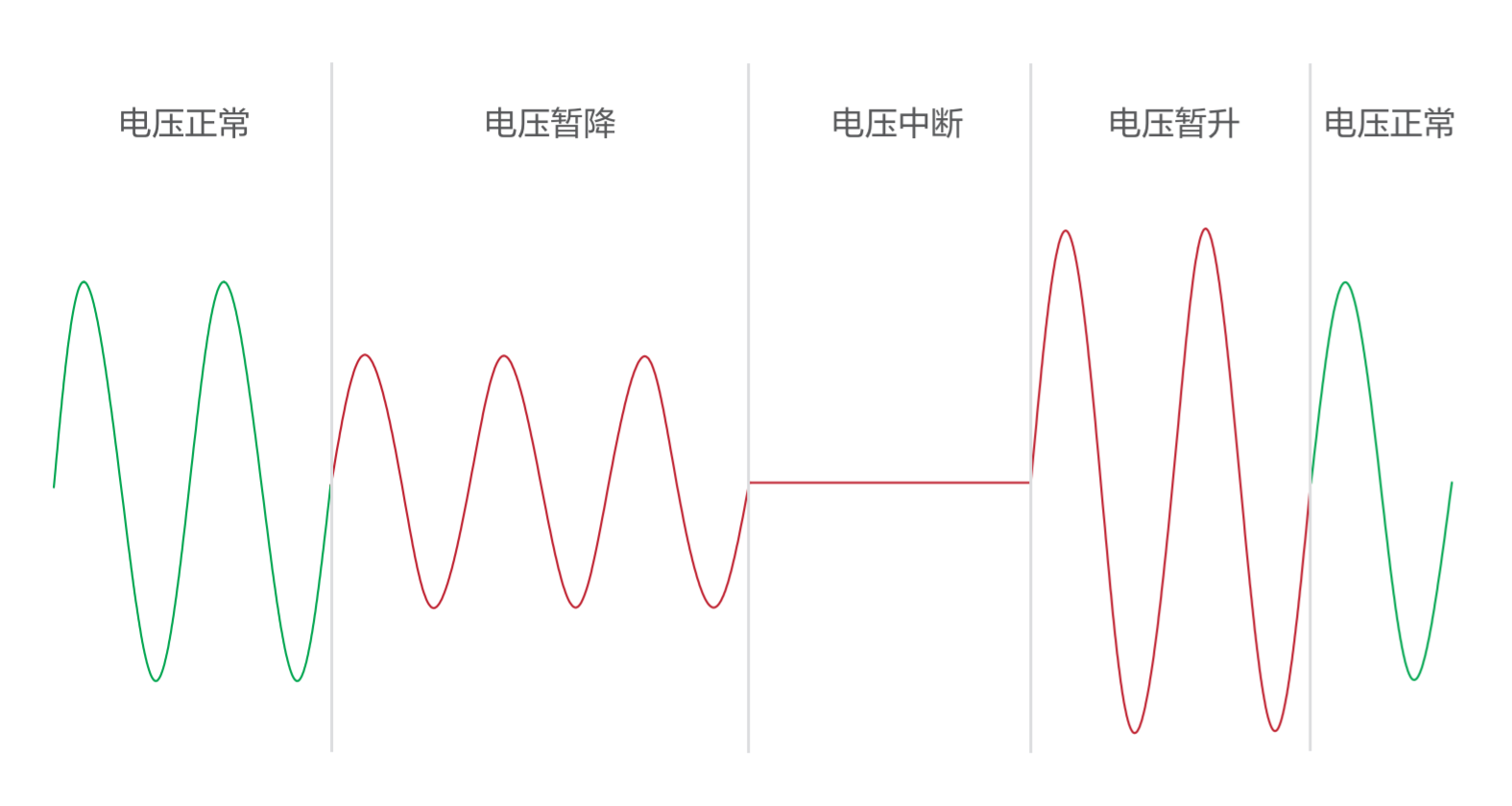

电压暂降定义及危害
IEEE 标准及国家标准《电能质量电压暂降与短时中断》(GB/T30137-2013)规定了电压暂降定义:电压暂降是指电力系统中某点工频电压有效值暂时降低至额定电压的10%~90%(即幅值为0.1~0.9(p.u.))并持续 10ms ~ 1min，此期间内系统频率仍为标称值，然后又恢复到正常水平的现象。电压暂降以剩余电压百分比为度量。短时中断是指一相或多相电压瞬时降低到0.1p.u.以下，且持续时间为 10ms-1min。
动态电压恢复器HTDVR

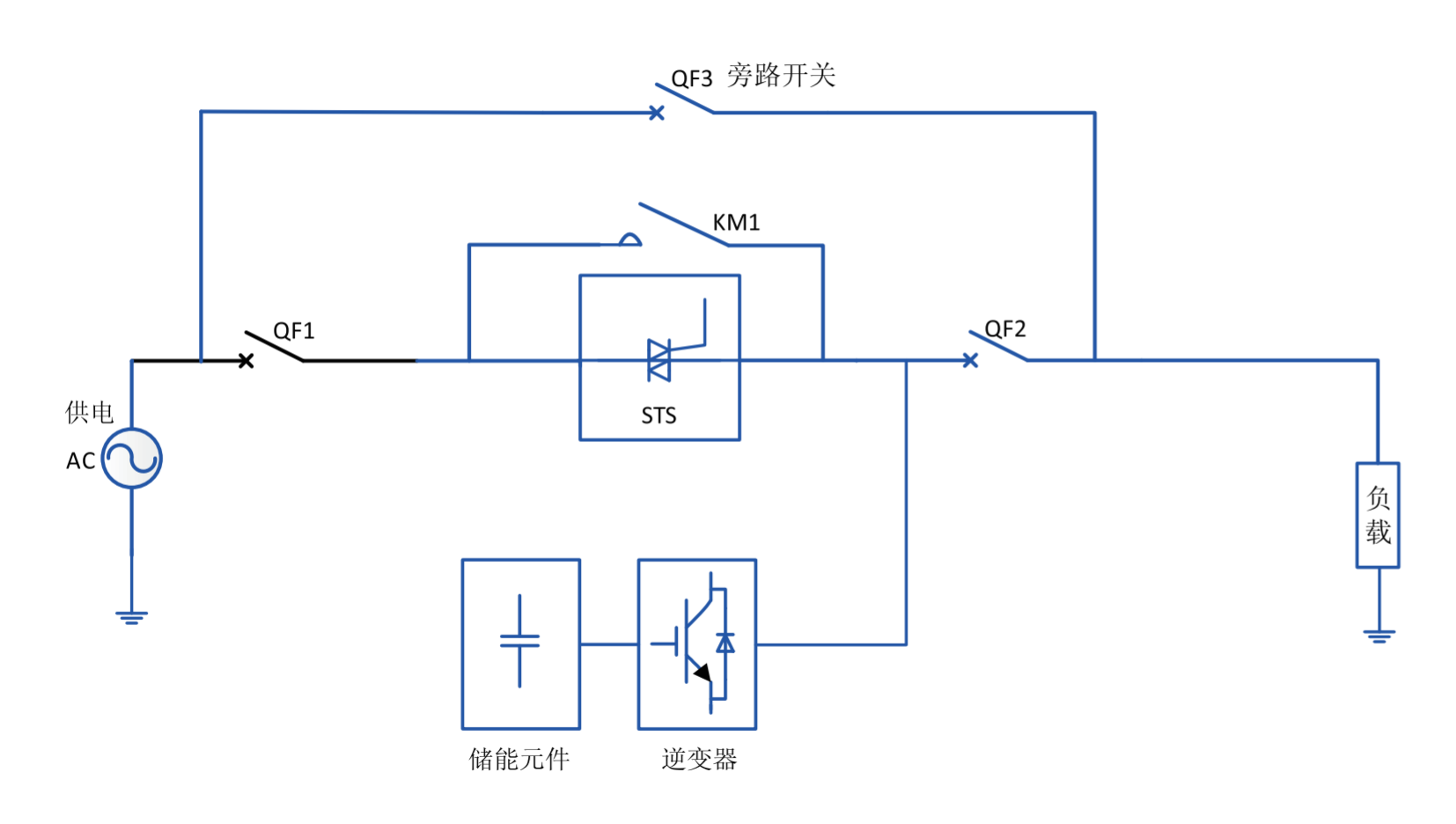

华天HTDVR系列动态电压恢复器采用全控型电力电子器件IGBT,由储能元件( 超级电容)、逆变器、充电单元切换开关、旁路开关组成，采用逆变器并联、切换开关串联在供电电源和受保护的负载之间的形式接入系统,当系统电压发生暂降、暂升和短时中断时，HTDVR 立即切断输入侧电源，同时从装置自带的储能器件中吸取所需能量，通过三相桥式逆变电路系统产生与电网电压幅值、相位均相同的电压供给负荷，输出电压无缝链接达到额定值，不中断负载供电，保障设备稳定运行。储能式产品的优点是无论单相、两相还是三相跌落，甚至跌落至 0% 均可治理，为负载提供合格的电能，保证负荷安全可靠运行。
HTDVR工作原理

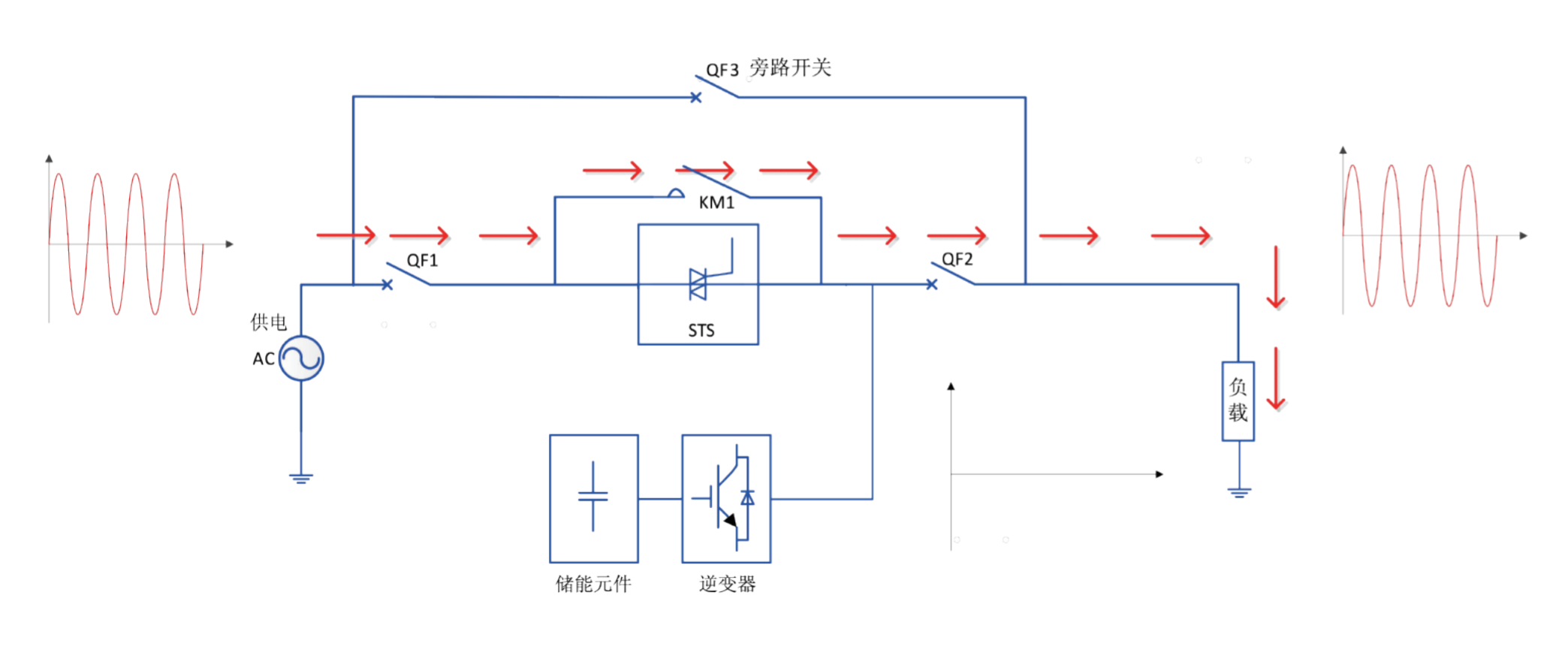

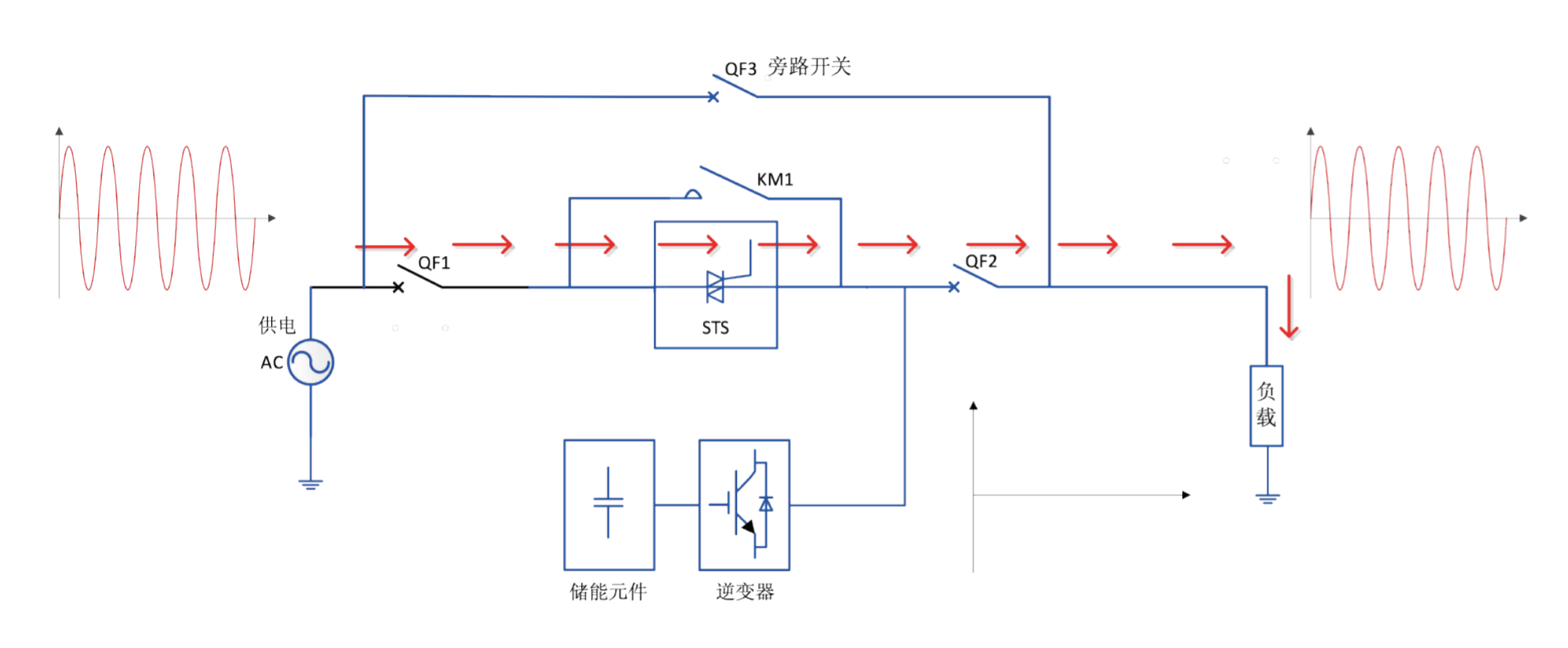

电网电压处于稳定状态
HTDVR 的晶闸管开关 STS 导通，电网通过此回路向负载供电。此时逆变器处于热后备状态，但保持与电网电压同步，以便在电网扰动时立即动作。同时HTDVR实时监测电网电压，如果出现电网电压超出额定范围(土30%可设定)，则将工作模式迅速转换为补偿状态。

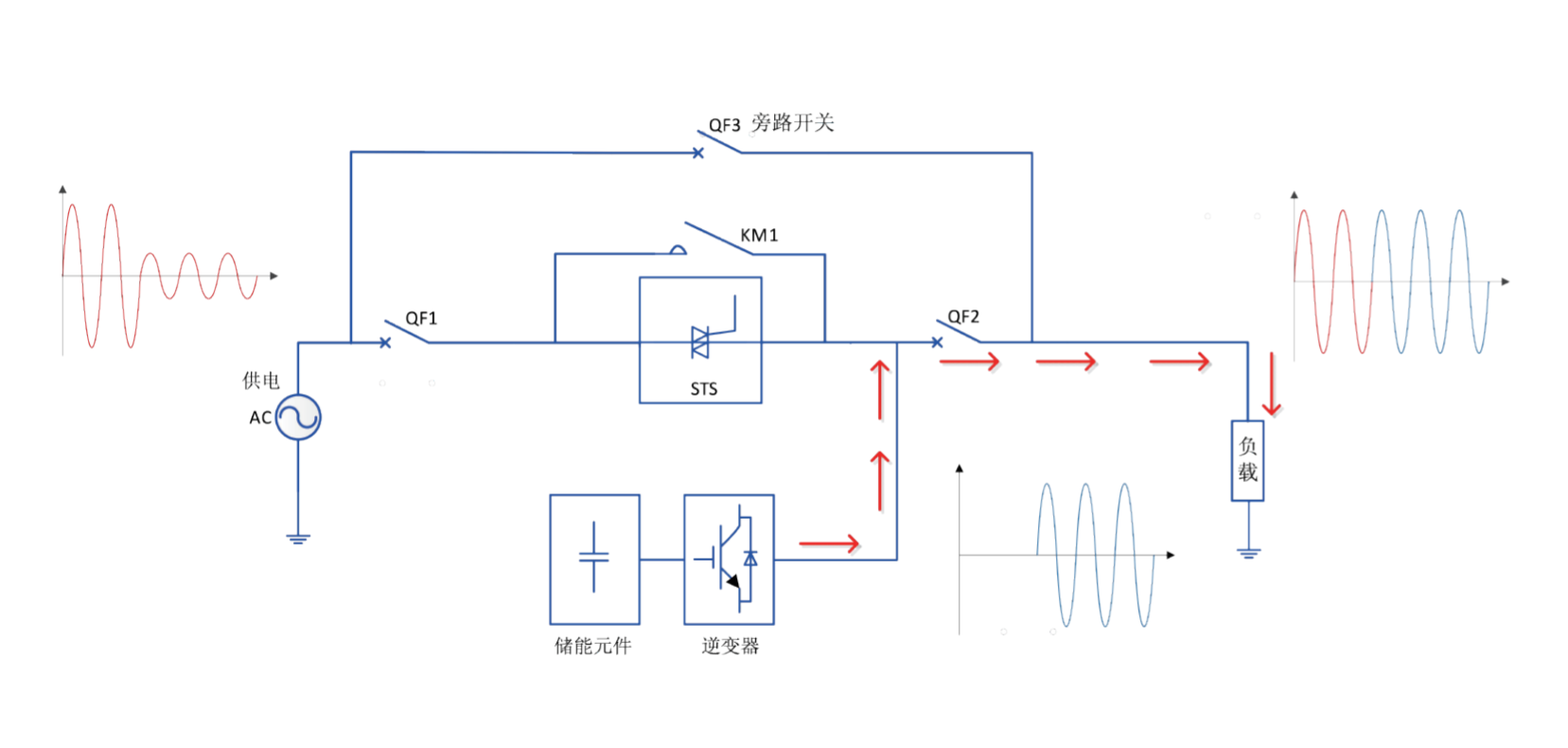

发生电压扰动
当 HTDVR 在待机状态检测到电网电压异常，设备会迅速切断晶闸管开关 STS，逆变单元将超级电容的能量逆变为与电网电压跌落前等幅同相位的标准正弦波提供给负载，保障负载设备的稳定运行。
电网电压重新稳定
当 HTDVR 补偿过程中检测到电网电压恢复到正常，HTDVR 装置会将 DVR 输出的电压波形与电网波形进行同步。同步完成后重新导通 STS，继续由电网向负载供电。
故障旁路工作
HTDVR 自身发生故障的情况下，负载电流自动转换到故障安全旁路，电流通过并联在 STS 两端的旁路电路为负载供电，此时 DVR 装置不会响应电网的异常事件。

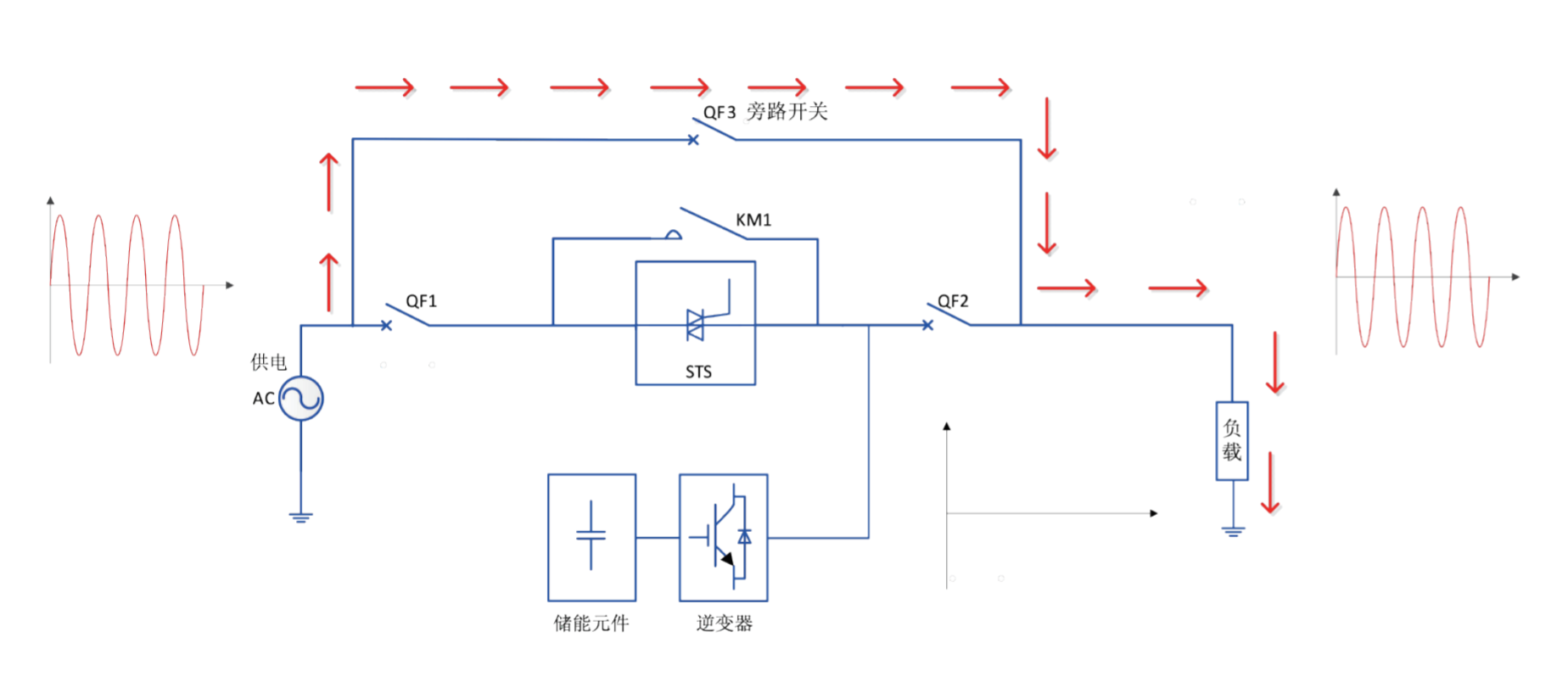

维护旁路工作
在维护期间，先闭合 QF3 使负载在维护期间保持正常工作，然后断开 QF1和 QF2，HTDVR 将和电网隔离方便维护。
产品特点
先进的控制算法和硬件结构。
三电平逆变器提高整机工作效率，降低损耗。
并网逆变器控制算法确保电网电压与补偿电压之间无缝切换。
超级电容器充放电速度快、效率高。
多DSP芯片设计，全数字控制。
产品补偿功能完善，工作范围宽。
单相、两相、三相电压暂降均可治理。
可治理130%以内的电压暂升。
可治理短时电压中断（100%深度电压暂降）。
响应速度快：响应时间1ms。
标准3秒保护时间，其它保护时间可定制。
保护阈值可根据现场负载敏感度设置。
无谐波污染：采用第四代代绝缘栅双极型晶体管和多重保护技术，变压器隔离技术，无谐波注入污染。
易于安装，配置灵活。
采用超级电容为储能元件、功率密度高、占地面积小，尤其适合后期改造项目。
超级电容在单独柜体内出厂前安装完毕，无需现场安装。
功耗低，配电室或者车间无需安装额外的空调设备。
安装接线简单，只需接入电源进线和负载出线即可。
专为工业级负载设计，冗余度高，可靠性高。
高冗余工业级逆变器模块设计，关键元器件的冗余度高，设备抗冲击能力强。
超级电容循环次数可达100万次，没有“记忆效应”、使用温度范围宽、安全性高。
超级电容管理系统实时监控各电容状态，为超级电容的安全使用和寿命延长提供保障。
控制器、逆变器、静态开关之间光纤通讯，抗电磁干扰强。
标配自动STS故障旁路：保证STS模块出现故障的情况下，设备自动转为旁路供电，保证负载的正常连续运行。
友好的人机界面。
10英寸彩色触摸屏，直观显示DVR运行状态、测量值、设置参数，方便现场设置。
设备历史事件以及电压扰动事件记录。
具有RS485通讯接口，采用标准MODBUS通信协议；可定制TCP/IP等协议。
运行成本低，维护简单。
运行效率99%，功耗非常低。
功率单元采用标准模块化设计，模块可以互换，可维修性高。
装置运行后自动检测，无需人为干预，自动化程度高。
储能单元免维护设计，无需像UPS电源一样定期更换电池。
功率单元支持热插拔，有效降低平均修复时间（MTTR）。
双向智能充放电单元，维护时可对超级电容安全放电，保证维护人员安全。
智能温控风扇，延长风扇使用寿命。

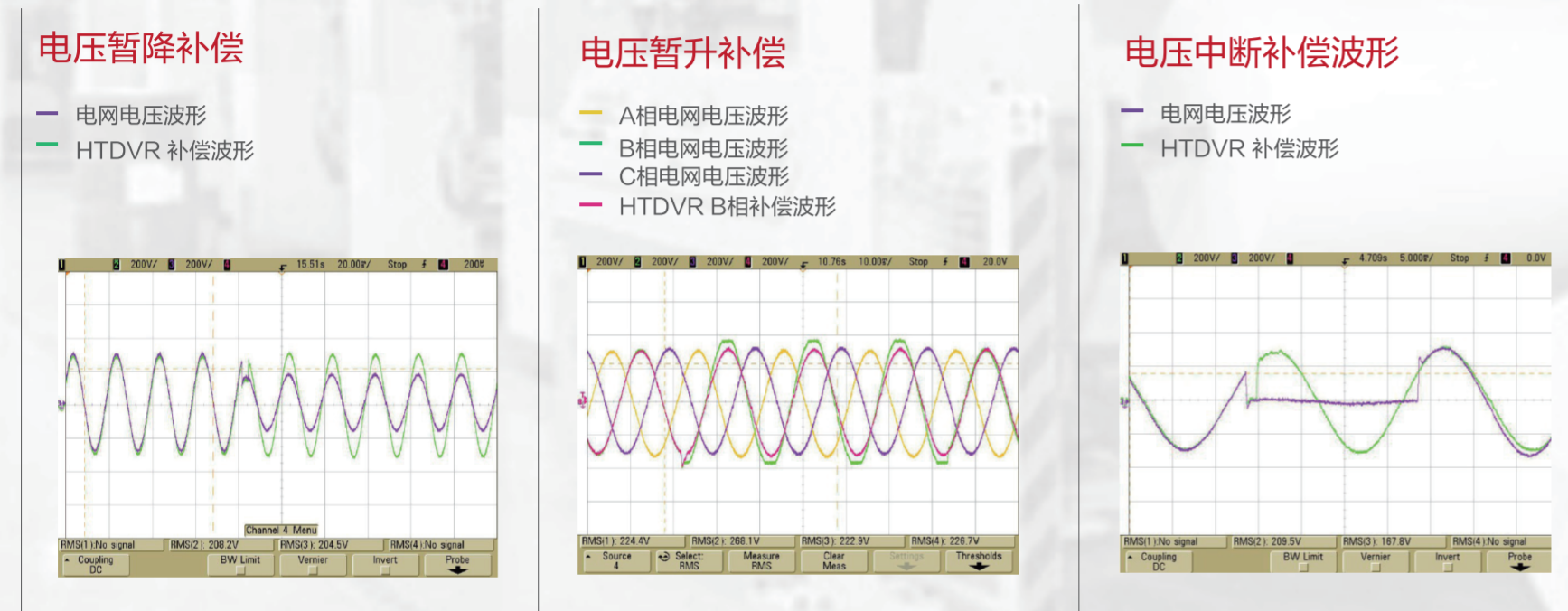

补偿波形

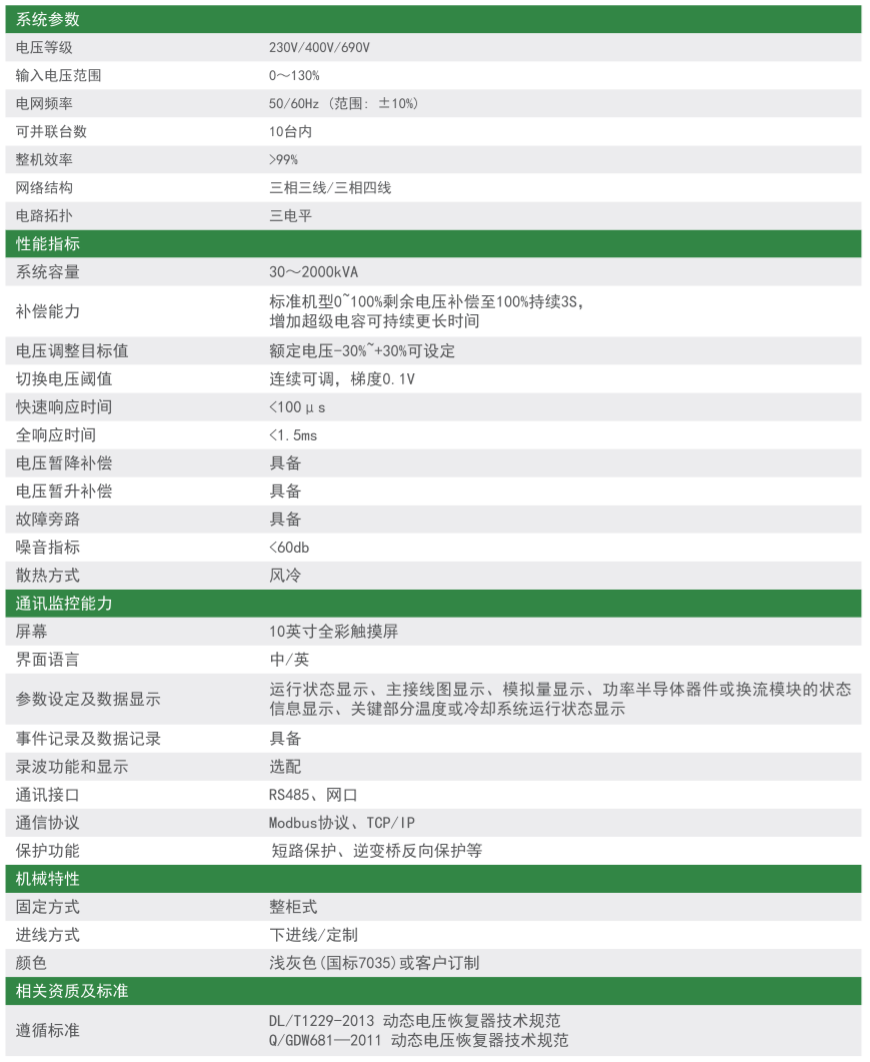

技术参数

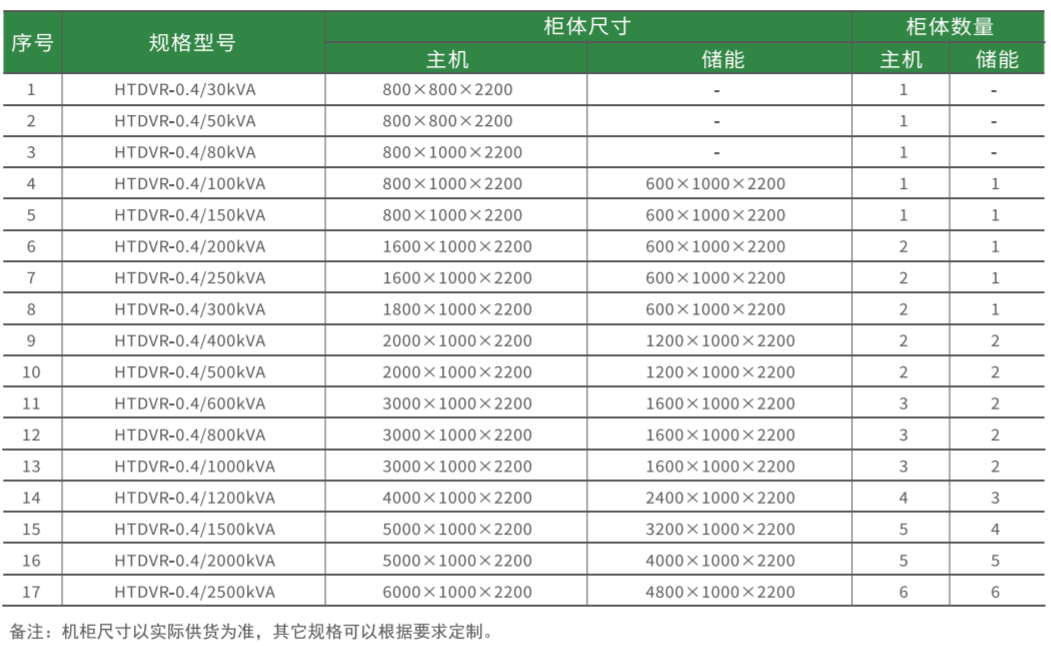

产品规格
