产品介绍

华天有源电力滤波器HTQF是山大华天自主开发研制的一种用于动态抑制电力谐波、动态补偿无功功率并校正三相不平衡的电力电子设备。有源电力滤波器相当于一个谐波电流发生器，可跟踪非线性负载中的谐波电流分量，产生与之等幅反相的谐波电流，从而抵消非线性负载产生的谐波电流。实现改善电能质量、提高供用电设备效率、降低电网损耗的效能。

HTQF有源滤波器

    工作原理

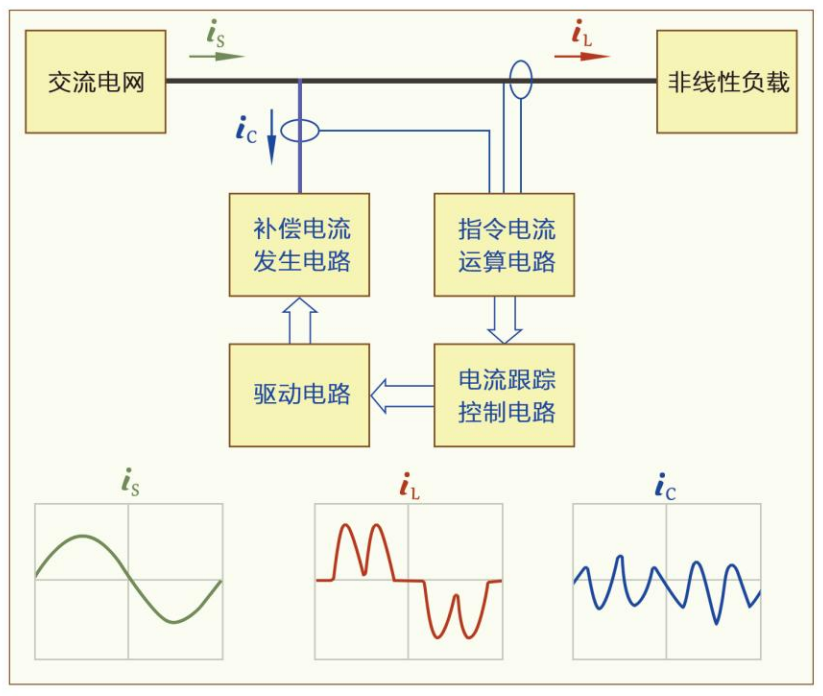

有源滤波器工作原理框图

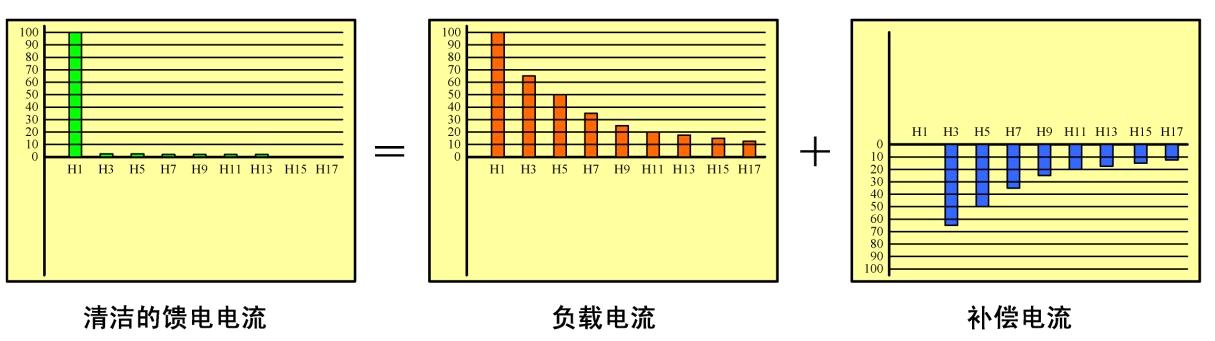

有源滤波器滤波原理示意图

   性能特点

    更高效率，更低损耗

    纹波交错对消变流器专利技术，电流跟踪速度高、纹波低、损耗低。

    多DSP协同控制，控制精度高、速度快。

    谐波滤除能力高达97%，可滤除至50次谐波。

    低损耗微晶合金磁芯电抗器，噪声低，效率高。

    更多功能、更多模式

    可设定的谐波分次补偿功能和三相不平衡校正功能。

    谐波无功综合补偿，具有“滤波优先”、“无功优先”等八种工作模式。

    可选择FFT、瞬时无功理论等多种控制方式。

    RS-485、以太网、GPRS、WIFI多种通讯方式。

    更多型号，更多规格

    额定电压涵盖110V至10kV。

    容量从15A至5000A。

    三相三线、三相四线、单相等多种接线方式。

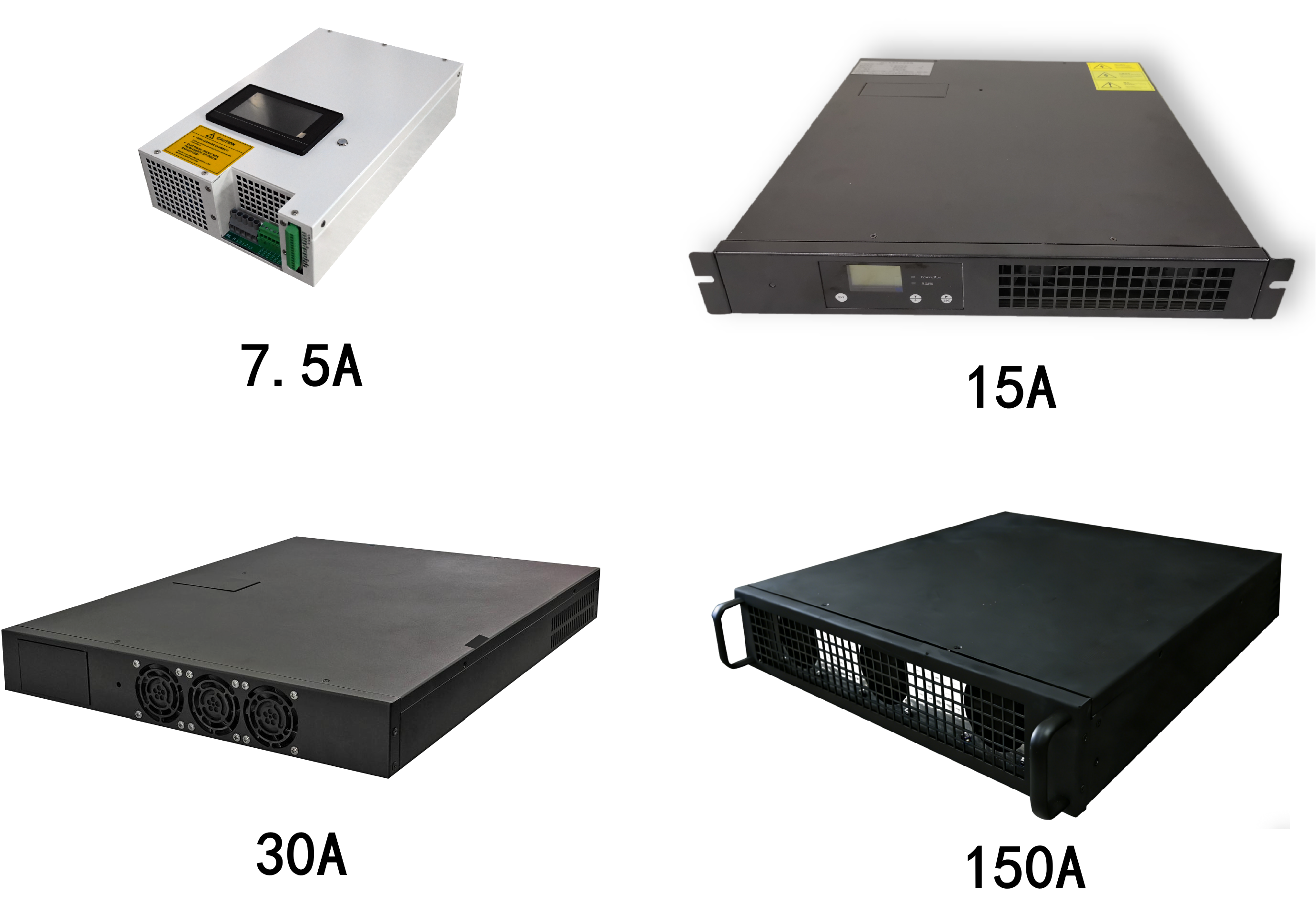

    机柜式、机架式、壁挂式、模块并柜式、高压链式、碳化硅等多种形式。

    更加稳定，更高可靠

    完善的电磁兼容设计，严格热设计，多重保护功能。

    先进控制算法，适应各种复杂现场稳定运行。

    数字化控制，中文液晶显示。

    故障自诊断，历史事件纪录功能。

    更高功率密度，更易安装维护

    模块化设计，安装维护方便，功率密度高。

    可以多机并联运行，满足各种补偿容量需求。

    输出容量满载后自动限流，无过载之忧。

   可选择的源电流或负载电流、三相采样或两相采样检测方式，便于现场安装。

  滤波效果

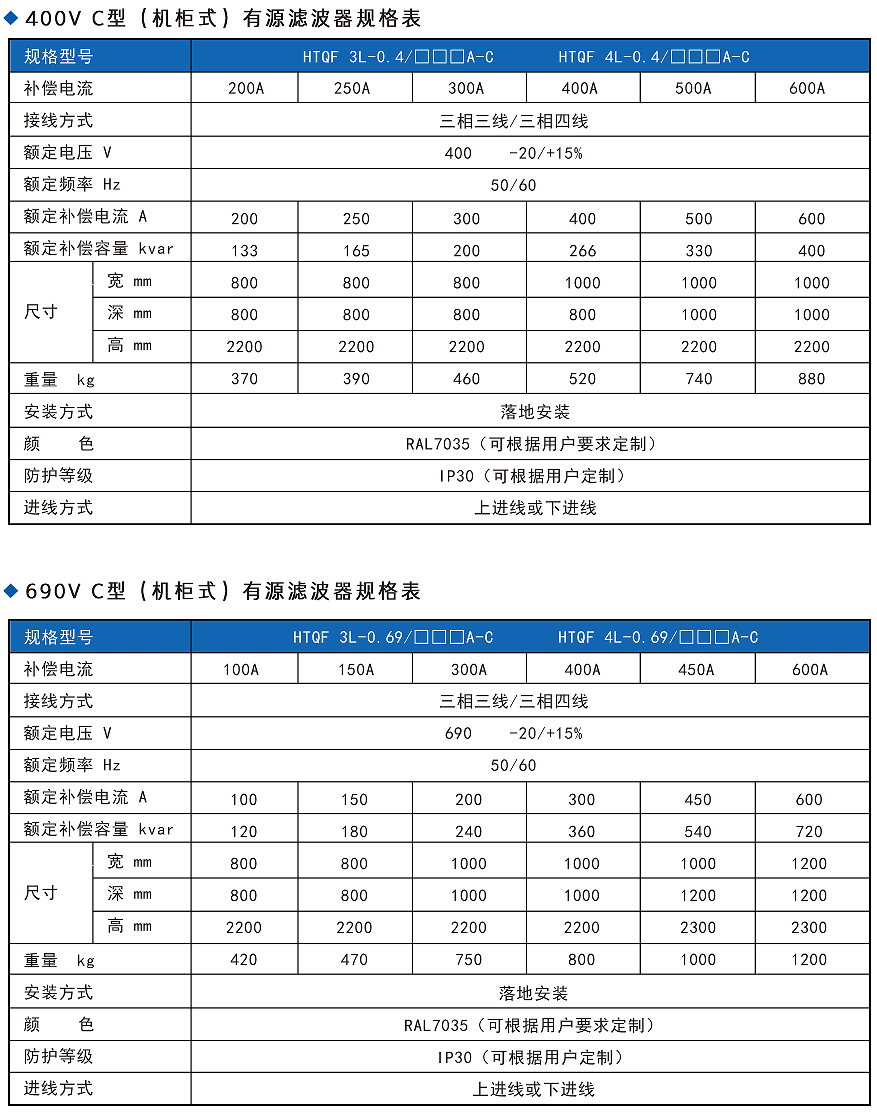

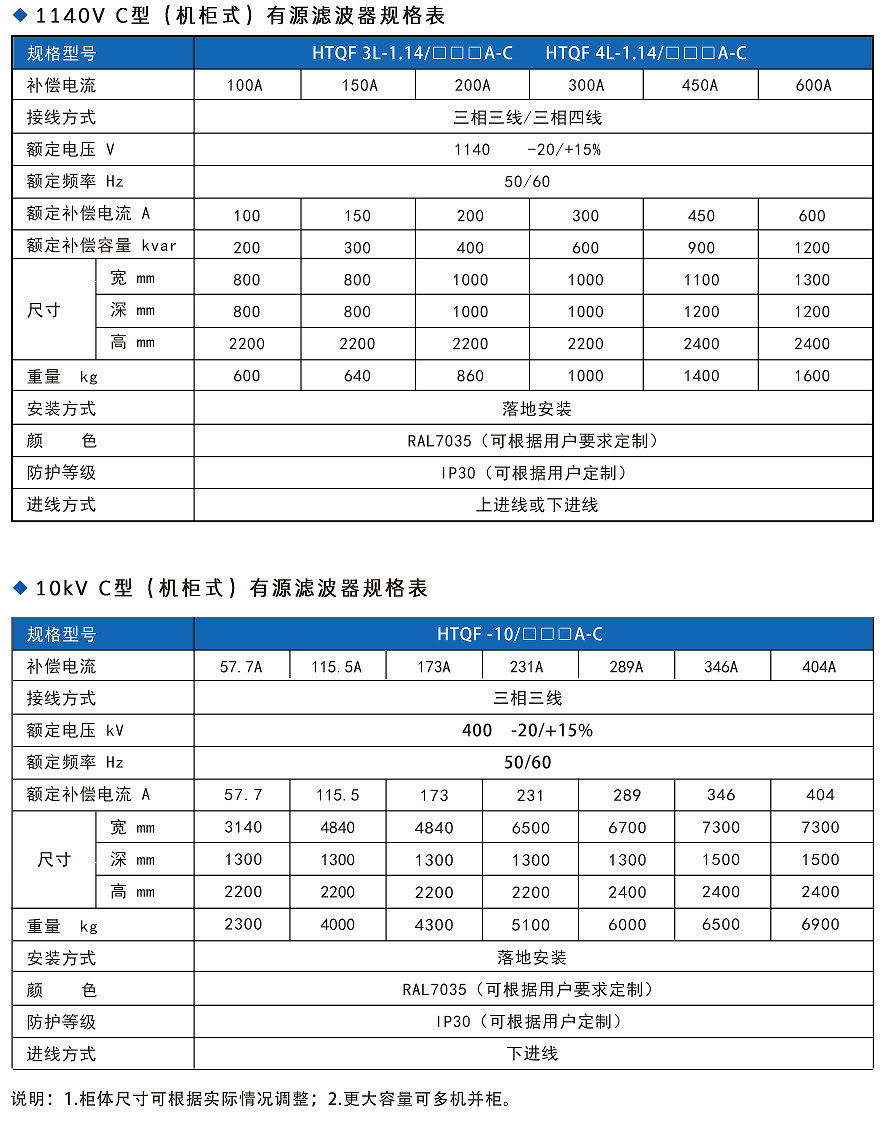

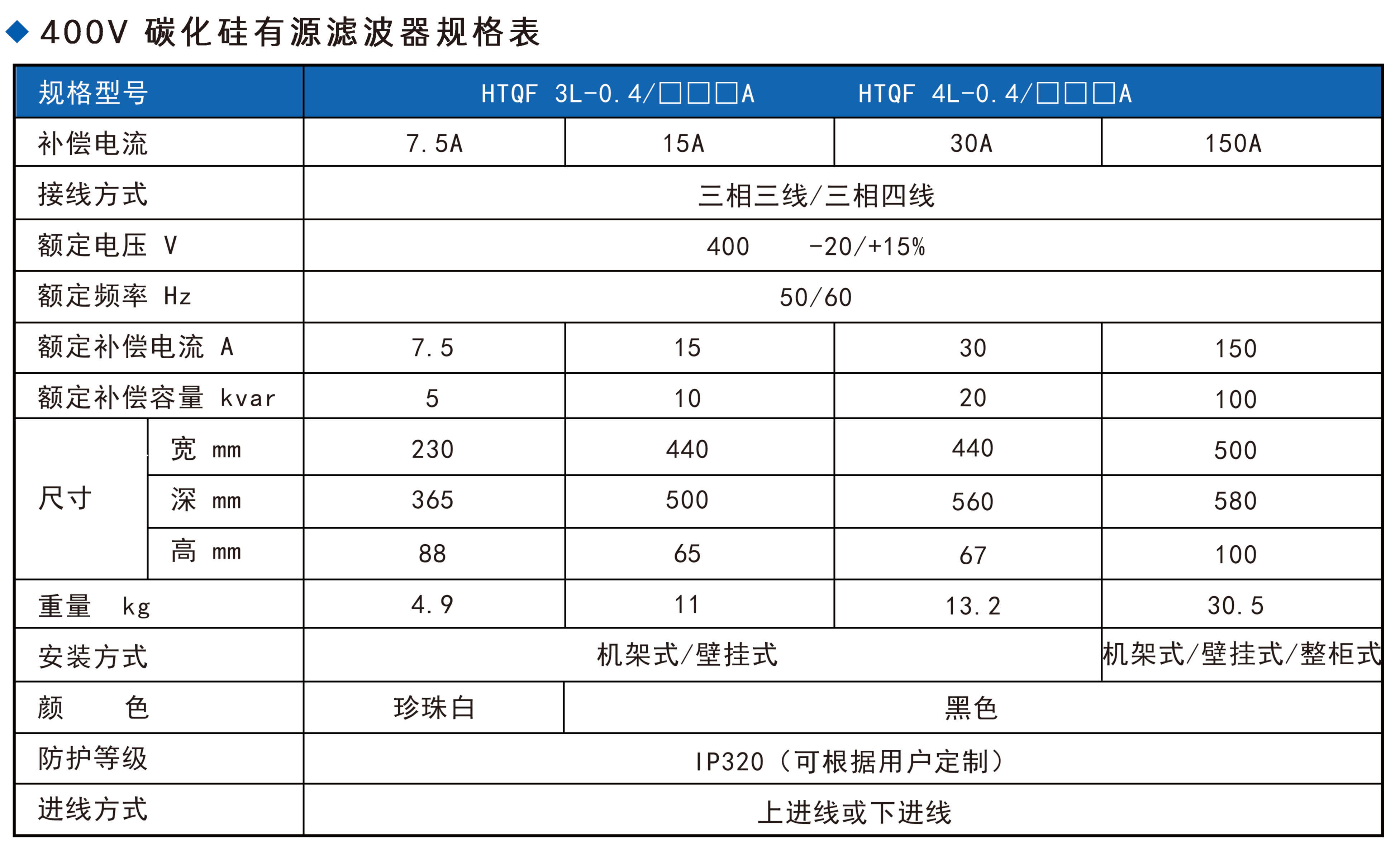

   性能参数
