产品介绍

    华天低压动态无功发生装置HTTSVG是由晶闸管投切电容器TSC和静止无功发生器SVG有机组合的可快速、连续光滑调节电力系统无功功率的装置，解决了传统无功补偿分级补偿及SVG成本高的问题，投切无涌流、响应速度快；是电力、通信、金融、石油、冶金等行业理想的低压动态无功补偿设备。

    工作原理

该装置通过SVG来代替普通补偿装置最小步长容量的支路，由于无功发生器SVG部分可连续输出，配合晶闸管投切电容器TSC后就能消除原有的输出台阶误差(分级补偿),达到整机容量快速连续输出的目的。此装置不但补偿速度快，成本低，而且连续输出无功，避免了纯TSC投切有级差造成的无功电能的累积，因此在本机容量足够的情况下可实现全程功率因数为1的效果。

由动态无功补偿控制器作为主控制器检测系统所需的无功功率(采用DSP进行四象限无功计算),指令下发给TSC支路快速投切电容器，同时也下发给SVG支路，SVG控制器按接收到的无功指令控制自身逆变器产生所需的无功功率，TSC支路实现大容量的粗调，SVG支路实现小容量的细调。

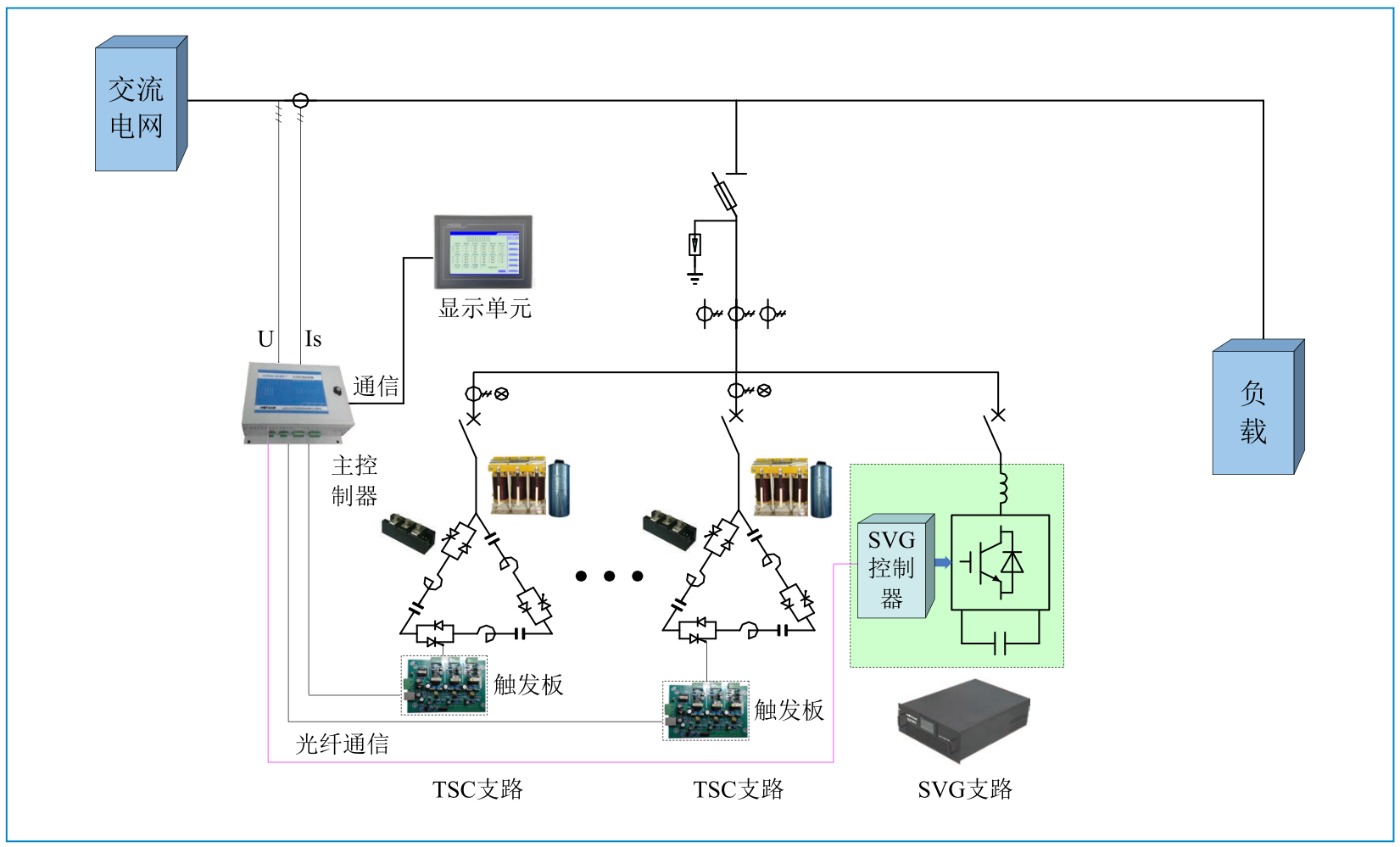

HTTSVG低压动态无功发生装置系统工作原理图

    性能特点

   · 输出无功功率可在整机容量范围内连续调节；

   · 功率因数可全程为1(总补偿容量足够的情况下);

   · SVG无功发生器支路可以双向输出无功功率；

   · SVG无功发生器支路剩余容量可以开启有源滤波；

   · TSC投切电容器采用无暂态投切技术，投入时无涌流；

   · SVG无功发生器采用逆变双重化技术，可以减少纹波电流；

   · 动态响应时间为≤20ms;

   · 光纤驱动+光电隔离触发技术，安全、可靠、抗干扰能力强；

   · 严格热设计，确保系统运行安全可靠；

   · 多重软、硬件抗干扰措施，抗干扰能力强，工作可靠；

   · 自检、过压、过流等多种保护功能，确保设备的稳定可靠；

   · 自动检测系统电压、电流、有功、无功和补偿前后功率因数。

   · 数字化控制和参数设置，7英寸触摸屏中英文切换显示，具有波形显示、谐波含量显示及事件记录等功能；

   · 具有RS485接口，标准MODBUS通讯协议，计算机远程监控。

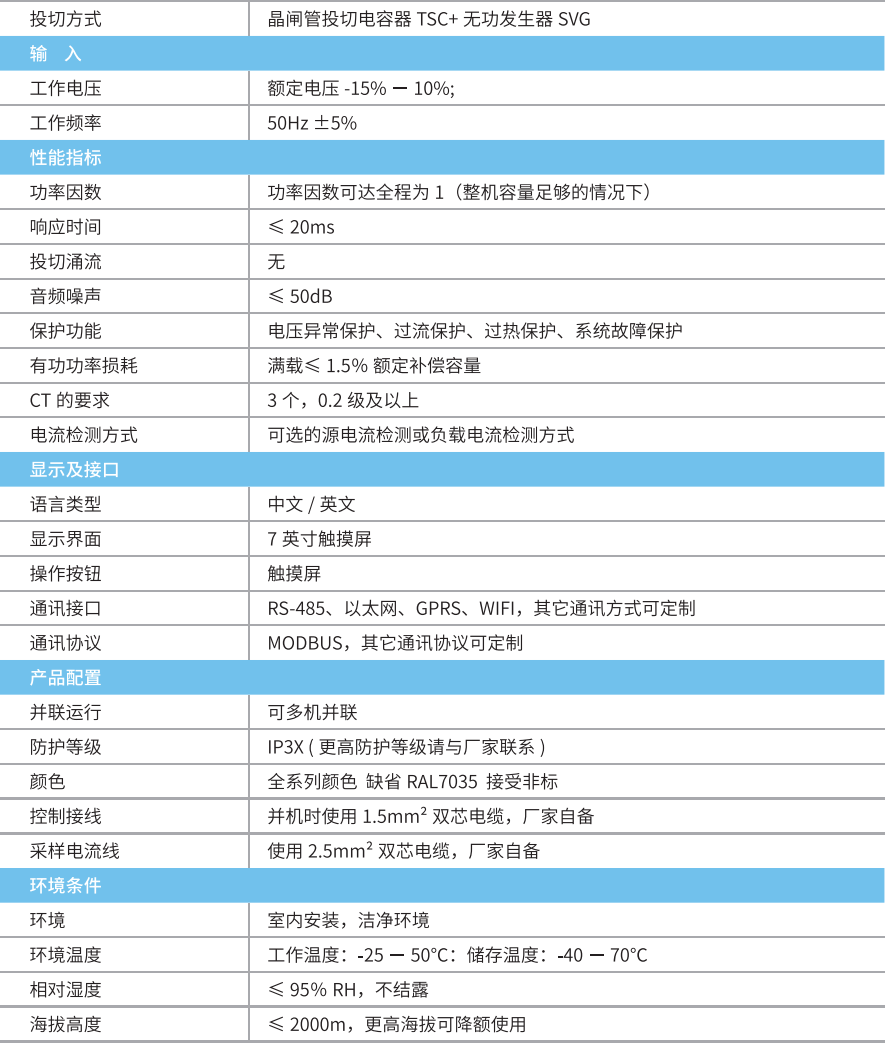

技术参数
