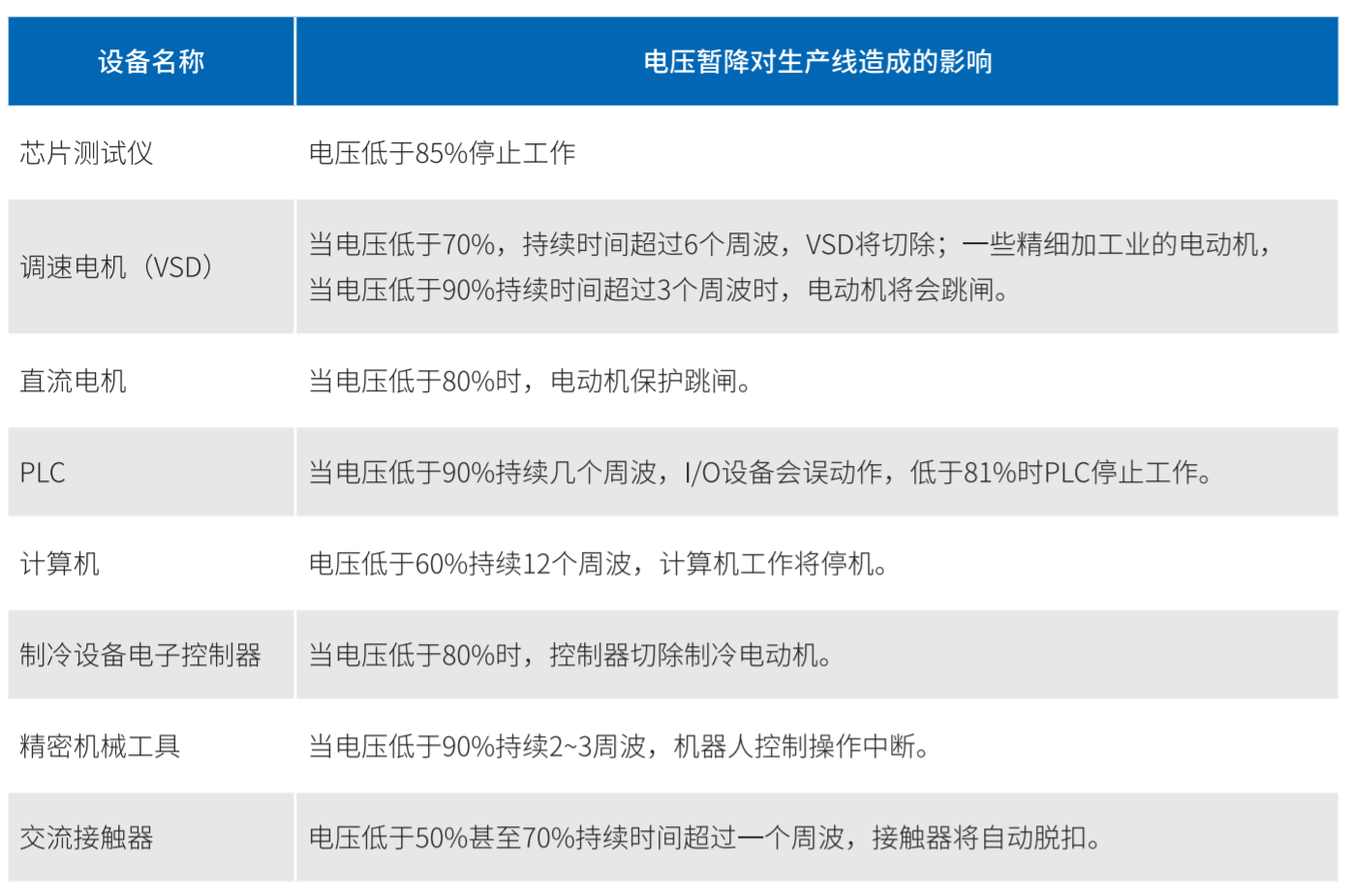

电压暂降及危害

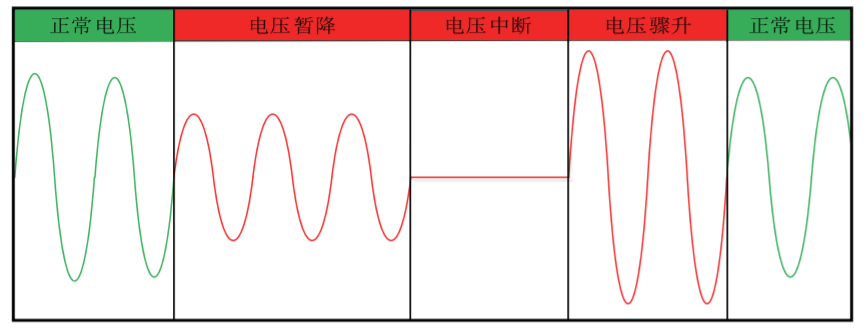

    IEEE 标准及国家标准《电能(GB/质量电压暂降与短时中断》T30137-2013)规定了电压暂降定义:电压暂降是指电力系统中某点工频电压有效值暂时降低至额定电压的 10%~ 90%(即幅值为 0.1~ 0.9(p.u.))，并持续 10ms~ lmin,此期间内系统频率仍为标称值,然后又恢复到正常水平的现象。电压暂降以剩余电压百分比为度量。(说短时中断是指一相或多相电压瞬时降低到0.1p.u.以下，且持续时间为 10ms-lmin。）

   HTAVC产品介绍

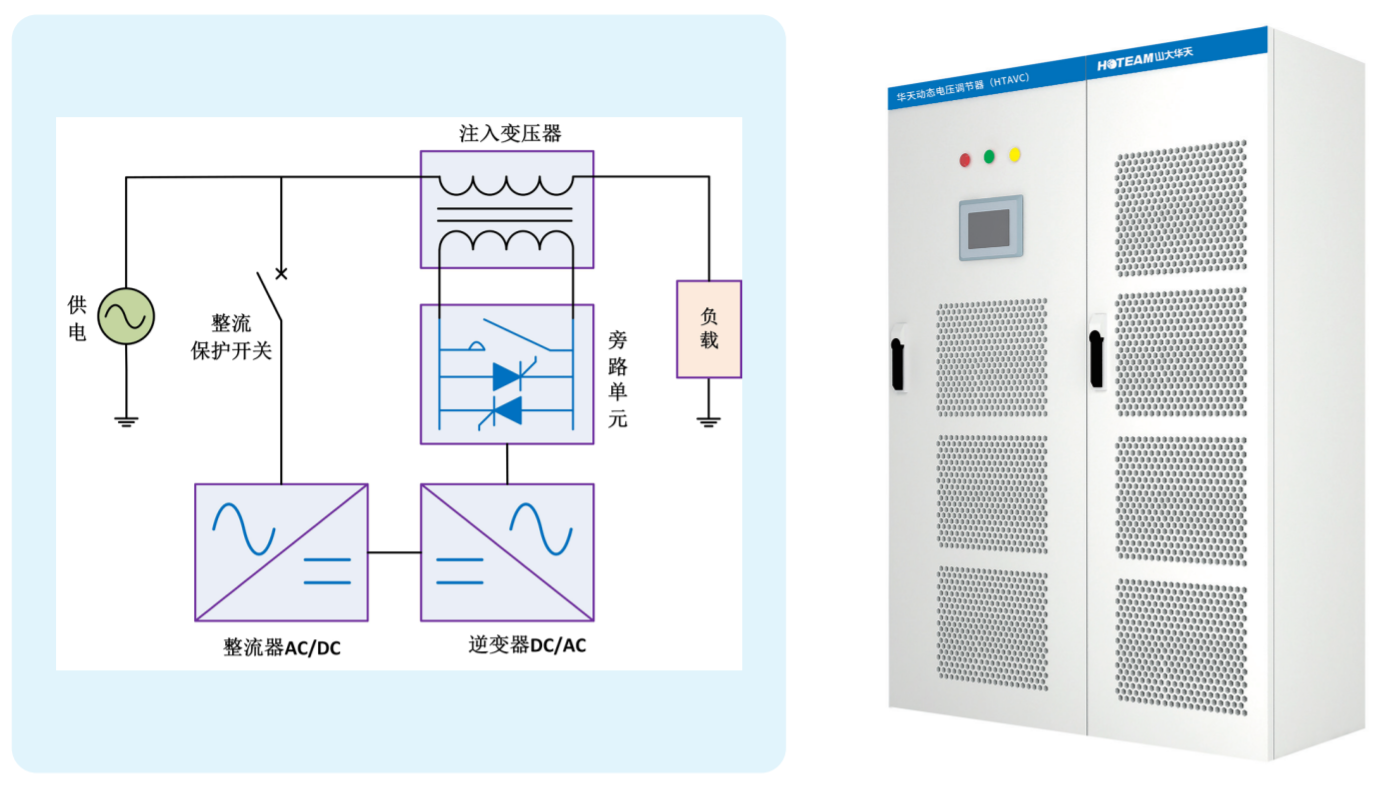

    动态电压调节器 HTAVC 由四象限整流器、逆变器、旁路单元和串联在电网输入端和负载之间的注入式变压器组成，装置从电网中获取原始能量，无储能元件。它可快速在线调节电压，是解决电压暂降电压暂升、电压波动、改进电能质量的高效可靠的装置。

     HTAVC 时刻监测输入侧电源电压，一旦发生电压暂降或暂升，控制单元控制逆变器向串联的注入变压器注入适当的补偿电压，快速将负载端电压调节到额定值，从而减少来自电网输入端的电压暂降、暂升等对负载的影响。

    该产品主要适用于半导体制造、石油化工、钢铁冶金、化纤、新材料、汽车制造、食品加工、台区或园区的高品质供电等行业的各类电子负载，防止设备因供电电压扰动而停机，从而避免严重的停工损失。
    HTAVC 本身具有注入变压器，增加整流变压器后可支持中压。

   主要功能

    HTAVC 可用于保护敏感设备或精密生产线，防止设备因供电电压扰动而停机，从而避免严重的停工损失。

   工作原理

    四象限补偿

     HTAVC 具有四象限补偿功能，无论负载运行在用电状态或者发电状态，当电源电压发生暂升或者暂降， 控制单元都能快速的控制逆变器向串联变压器注入适当的补偿电压，将负载端电压调节到额定值。

     当负载为用电状态(有功功率为正)时，电源侧电压发生暂降，整流器从电网侧获取能量，逆变器 又把获取的能量通过变压器注入到主回路中，以补偿电压的暂降。

     当负载为发电状态(有功功率为负)时，电源侧电压发生暂升，整流器从电网侧获取能量，逆变器 又把获取的能量通过变压器注入到主回路中，以补偿电压的暂升。

     当负载为用电状态(有功功率为正)时，电源侧电压发生暂升，逆变器从注入变压器获取能量，整 流器将能量回馈到电网中，以补偿电压的暂升。

     当负载为发电状态(有功功率为负)时，电源侧电压发生暂降，逆变器从注入变压器获取能量，整 流器将能量回馈到电网中，以补偿电压的暂降。

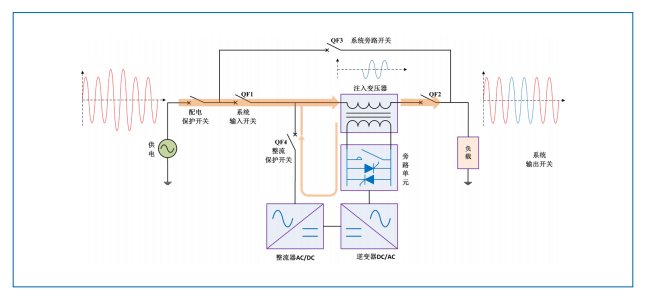

    治理暂降

     HTAVC 时刻监测输入侧电源电压， 一旦发生电压暂降，控制单元立即控制逆变器向串联的变压器 注入适当的补偿电压，以补偿电压的降落，快速将负载端电压调节到额定值。此时整流器从电网侧获 取能量，供给到逆变器，逆变器又把获取的能量通过变压器注入到主回路中。

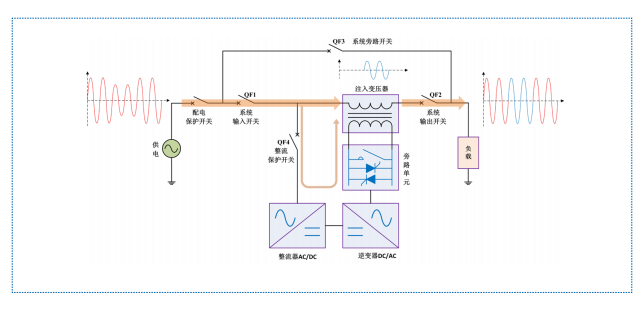

     治理暂升

     HTAVC 时刻监测输入侧电源电压， 一旦发生电压暂升，控制单元立即控制逆变器向串联的变压器 注入适当的补偿电压，以补偿电压的升高，快速将负载端电压调节到额定值。此时，逆变器从注入变 压器中获取能量，整流器将能量回馈到电网中。

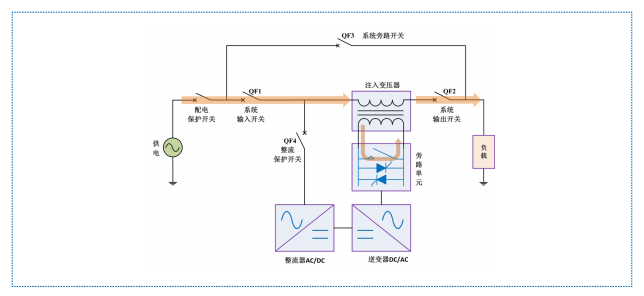

    故障旁路

    HTAVC 在自身设备发生故障时会自动转为内部旁路供电，旁路快速响应由晶闸管切换完成，旁 路保持由机械触点完成。此时，逆变器不生成补偿电压，市电通过注入变压器主回路侧绕组直接为负载供电。

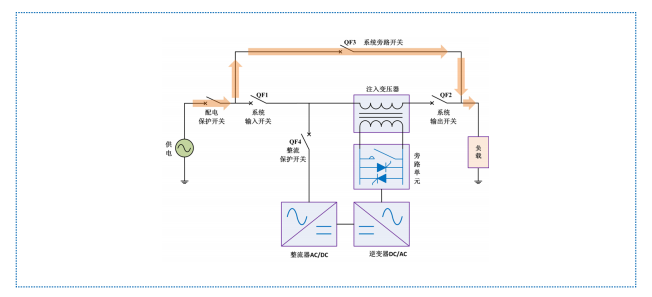

    维修旁路

     HTAVC 在设备维护期间，先闭合系统旁路开关QF3, 使负载在维护期间保持正常工作，然后断开 系统输入开关 QF1 和系统输出开关 QF2,HTAVC 从电网隔离，方便维护。

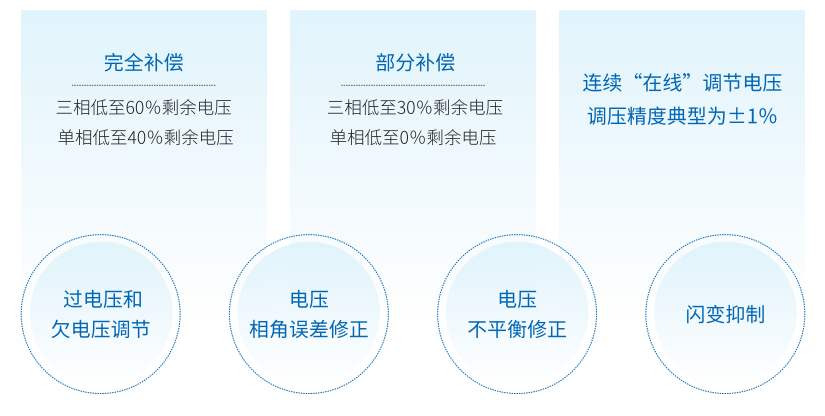

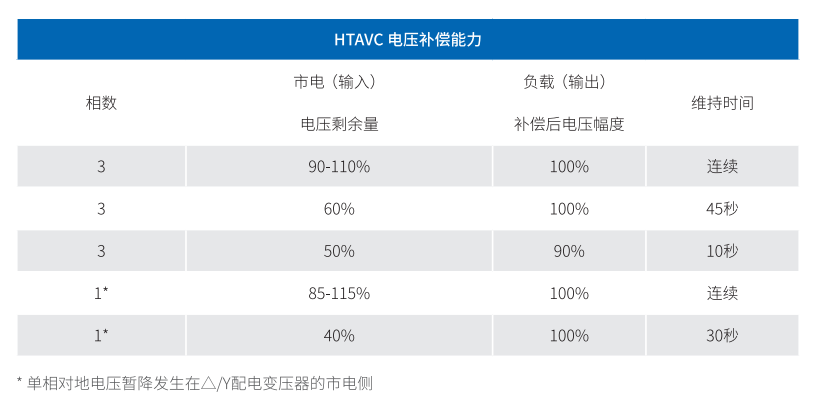

   补偿功能

    HTAVC 可用于保护敏感设备或精密生产线，防止设备因供电电压扰动而停机，从而避免严重的工损失。

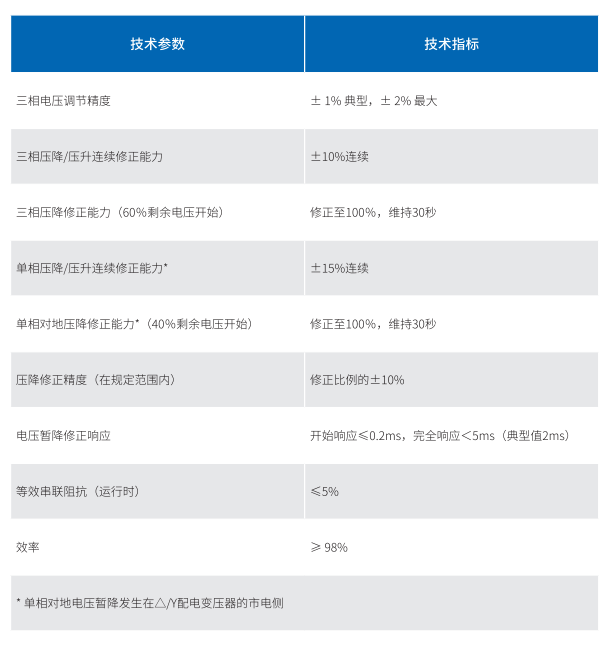

   技术指标

   配置方案

   应用领域

   · 半导体制造

    · 石油化工

    · 化纤、新材料

    · 钢铁冶金

    · 薄膜行业

    · 汽车制造

    · 医疗卫生

    · 生物制药

    · 纺织

    · 造纸、印刷

    · 烟草

    · 食品加工
