产品介绍
华天高压无功补偿装置HTVQ适用于35～220kV变电站6kV、10kV或35kV的电网中。装置根据母线电压的高低和无功功率的需求状况，通过对变压器有载调压分接头的自动调节和并联电容器组的自动跟踪投切，实现对变电站电压和无功的综合控制，保证供电电压质量和功率因数达到期望要求，从而达到降低电能损耗，减少电压波动，提高设备利用率的目的。
HTVQ系列变电站电压无功自动补偿控制系统
产品结构
华天高压无功补偿装置HTVQ由电压无功综合控制器、电容器微机保护单元、高压真空接触器(断路器)、放电线圈、氧化锌避雷器、串联电抗器和电容器等组成。

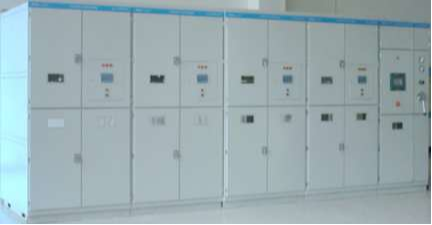

华天高压无功补偿装置HTVQ把每组的高压真空接触器(断路器)、避雷器、隔离开关、放电线圈、电抗器以及电容器集中放置在一个柜体内，每台均为独立单元，可以独立的进行投切控制及保护。每组电容器放置在一个分体柜内，一旦出现故障，不会对其它部件造成影响。

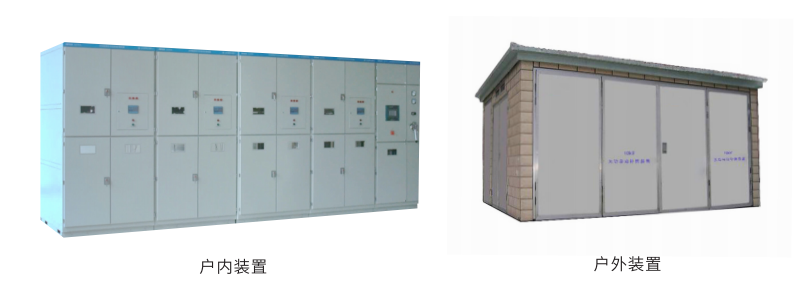

户外型装置把整套装置安装在一个户外箱体内(外壳隔热、强冷散热),适用于户外变电站、箱式变电站及无电容室的户内变电站。

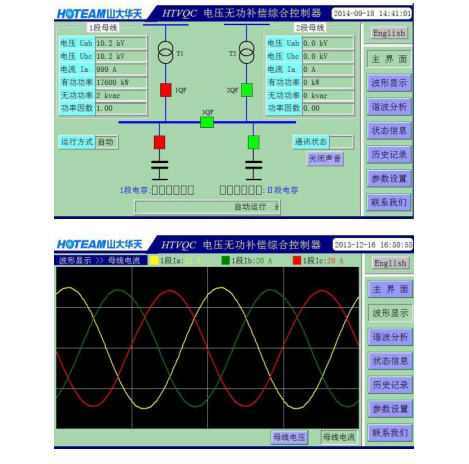

HTVQC电压无功补偿综合控制器运行界面图
性能特点
· 装置可同时控制2段母线上的各6组电容器组补偿和2台主变有载调压；
· 根据电压、无功、功率因数自动投切电容器组和调节变压器有载调压分接头，使功率因数和电压达到期望要求；
· 通过运动、自动控制方式，可选择四种工作方式；
· 自动识别并显示调压开关档位信息，具有拒动、滑档、调档反向报警闭锁等保护功能；
· 可实时显示主变低压侧电压、电流、功率因数及电容器投切状态等；
· 根据补偿容量灵活分组，等容最多可分6组，循环投切，先投先切，保证同一电容器组在小于放电时间内不再次投入，不等容补偿最多可分为6组，根据无功需求量灵活组合投切；
· 针对负荷变化较大的场合(负荷存在骤变),专门设计了过补速切功能，适用于钢厂、矿山等企业；
· 具有完善的保护功能
· 具有RS485、RS432通讯接口，达到“四遥”功能，实现无人值守；
· 装置配置不同电抗率的电抗器，以限制合闸涌流和抑制高次谐波；
· 记录功能：可分别记录64条运行记录和事故信息；
· 统计功能：可统计调压分接头和电容器组开关的动作次数；
· 报警功能：具有PT断线、过电压、低电压、主变过流、变压器本体和有载调压开关轻瓦斯报警保护功能；
· 具有“软件电子狗”和“硬件电路故障保护电路”,抗干扰能力强；
· 有柜式、框架式、集合式三种安装形式。
技术参数
· 工作电压：AC220V或DC220V
· 系统电压：6kV、10kV、20kV、35kV
· 最大容量：20000kvar
· 安装方式：户内或户外
