单相EPS电源
华天消防应急灯具专用应急电源根据GB17945《消防应急照明和疏散指示系统》设计,采用现代电力电子技术和现代控制技术设计制造,以蓄电池为动力,以逆变器为核心,集逆变、充电、集中控制和检测于一体的交流供电设备。
HT-D系列消防应急灯具专用应急电源是一种为单相照明负载提供备用电源的装置。当现场发生火灾、事故或其他紧急情况导致市电断电时,应急电源可以为消防标志灯、照明灯和其他重要负载提供应急供电。随着各类场所消防水平的提高,特别是高层建筑、大型场馆、轨道交通等,应急电源已成为必不可少的消防设备。

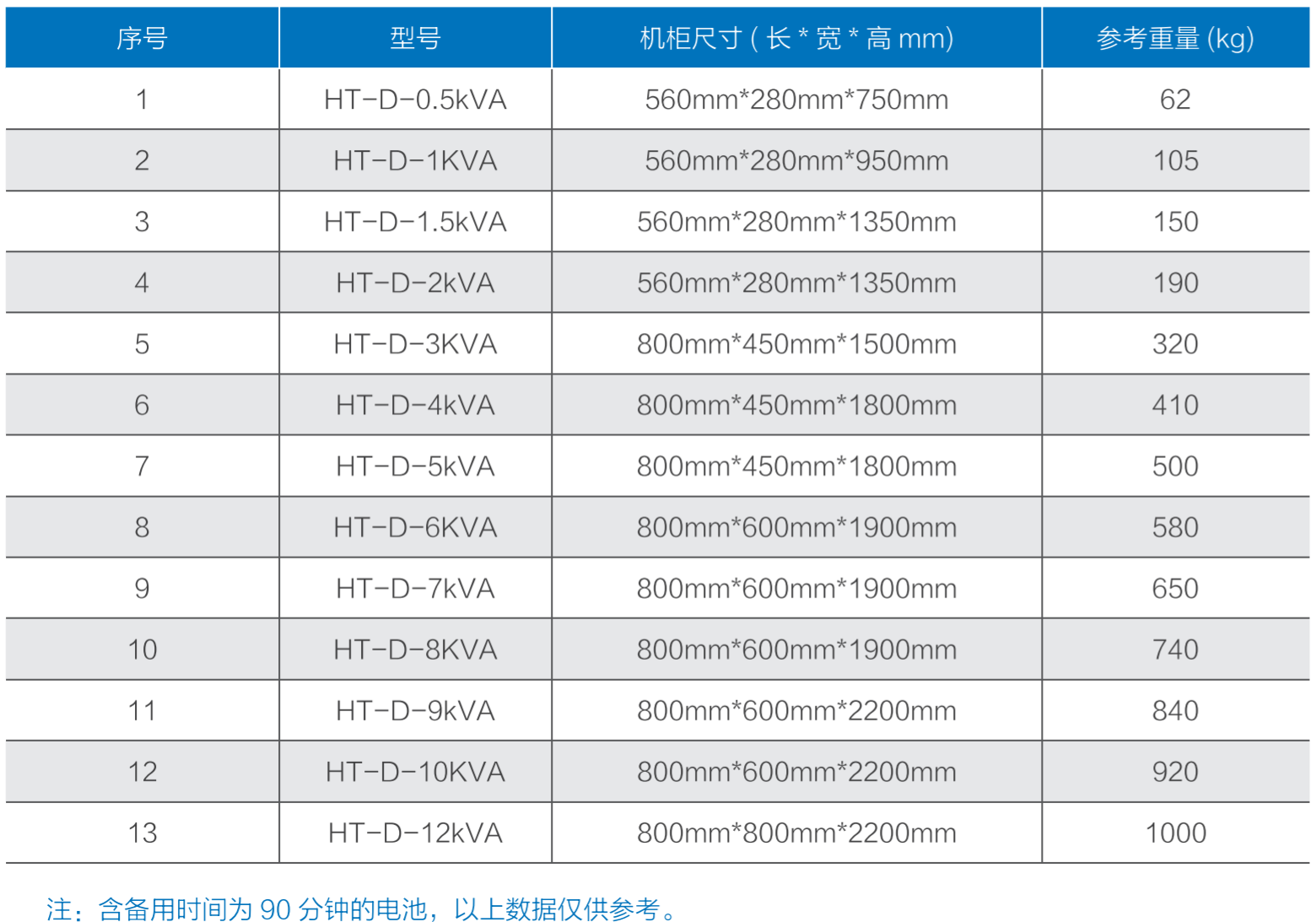

产品规格
安装形式:内嵌式、壁挂式、落地式
备用时间:90min,国标型(可按设计要求配置备用时间)
规格系列:0.5kVA-12kVA
内嵌/壁挂/落地式:HT-D-0.5kVA、HT-D-1kVA、HT-D-1.5kVA、HT-D-2kAV
落地式:HT-D-3kVA、HT-D-4kVA、HT-D-5kVA、HT-D-6kVA、HT-D-7kVA、HT-D-8kVA、HT-D-9kVA、HT-D-10kVA、HT-D-12kVA
技术特点
采用先进技术和冗余设计,多MCU控制,选用优质器件,性能稳定,可靠性高。
采用IGBT高频SPWM逆变技术和数字化控制技术,供电质量高,控制功能完备,输出功率充足,适应各种负载。
采用逆变电路,进口功率器件,优质输出变压器,损耗低,效率高。
具有输出过载/断路/电池过放电/电池反接/输出回路故障侦测与保护等功能,抗误用能力强。
全自动大功率高频PWM充电器,充电电流/电压自动控制,充电速度快,浮充电压稳定。
智能电池单元监测管理系统,实时监测、自动巡检每节电池状态,自动故障定位并报警。
界面友好,LCD液晶显示工作状态、主电电压、输出电压、频率、电池电压、负載电流等参数;声光故障报警,LCD指示故障类型;并具有历史事件记录功能。
可选RS232/485通讯接口,标准MODBUS通信协议,可实现远程监控和管理。
采用模块化设计,自动化程度高,结构简洁,维护方便,可无人值守。
定期自检,延长电池的使用寿命,提高设备的可用性。

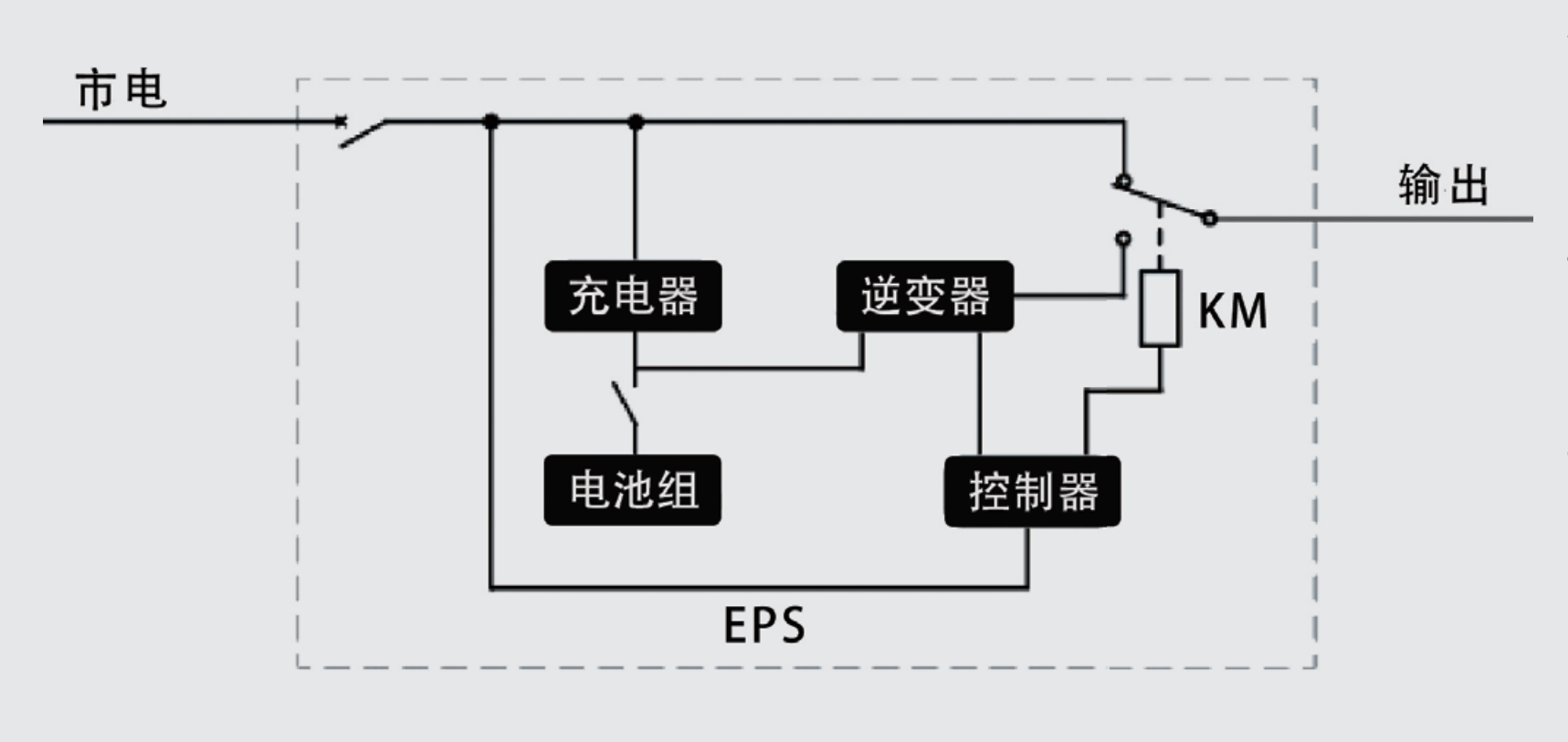

工作原理
设备内部由逆变器、充电器、电池组、控制器切换装置等构成。
设备处于“自动”运行状态时,如果市电输入正常,由市电旁路经过输出切换装置给负载供电:同时,市电经充电器对蓄电池充电,此时逆变器不工作。当市电中断或异常时,控制器启动逆变器同时输出切换装置将市电供电状态切换至逆变回路,电池组的直流电经过逆变器转换为交流电给负载。当市电恢复时,应急电源恢复为市电供电。
其他运行模式仅为控制方式上的区别,工作原理基本相同。

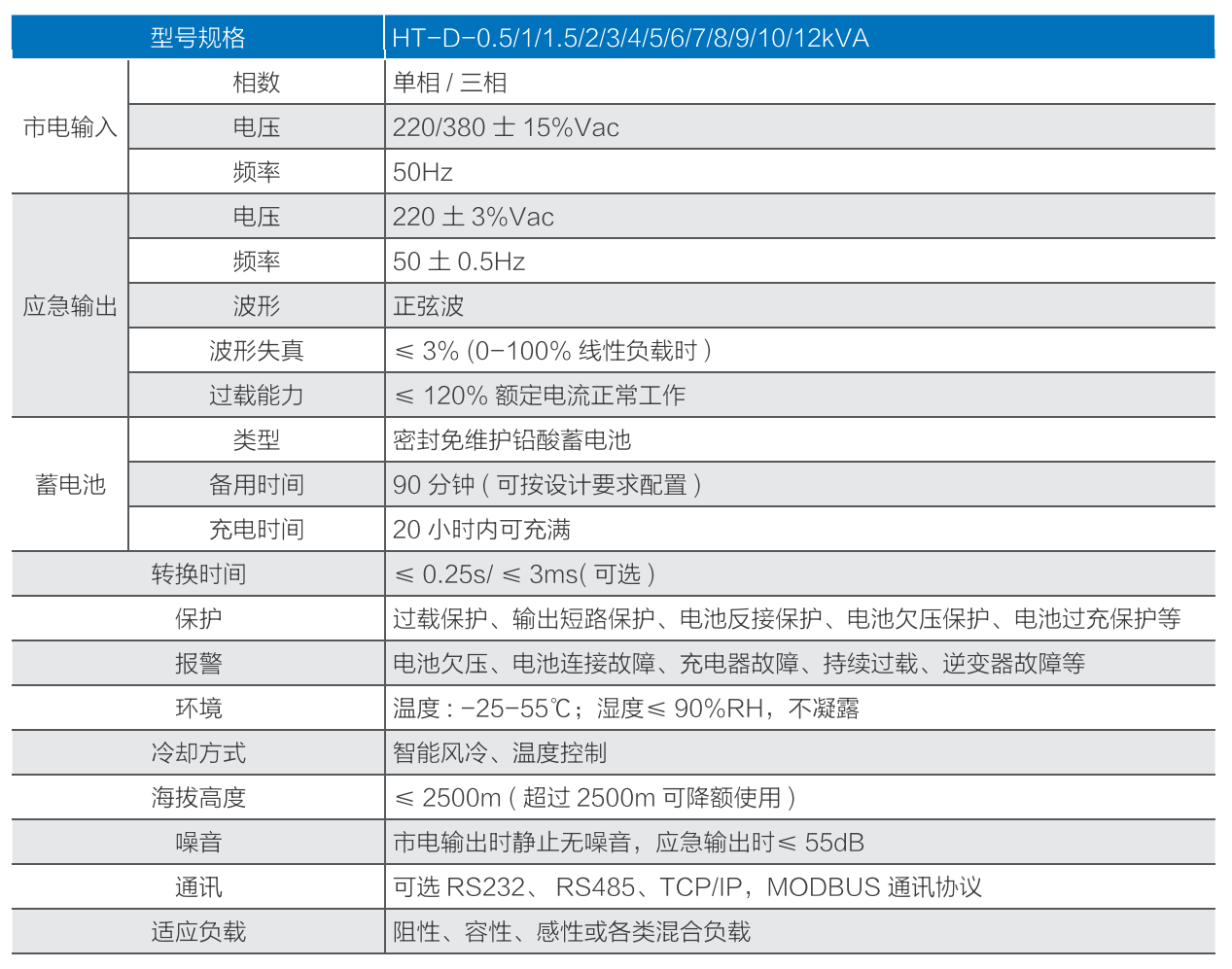

性能参数

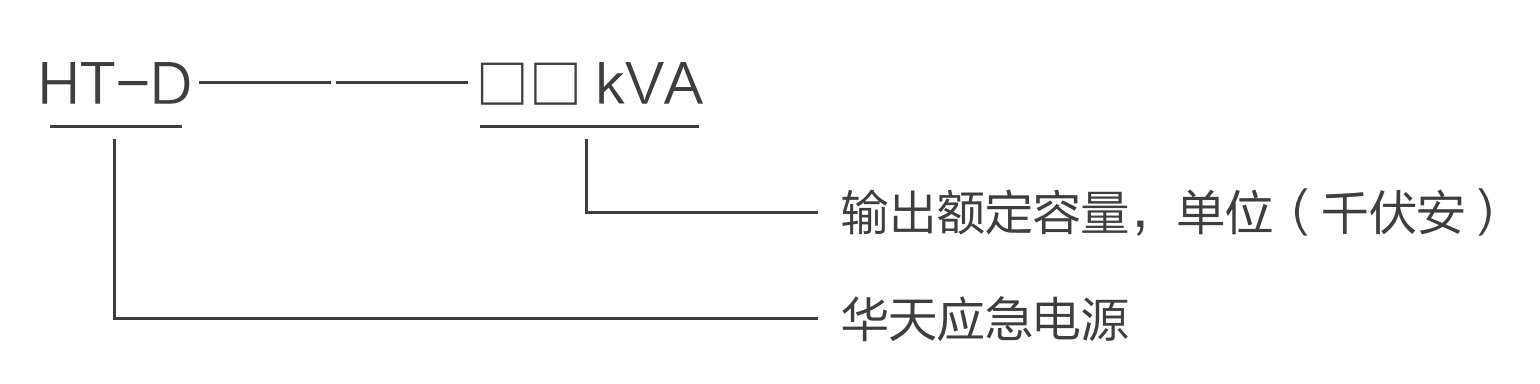

型号说明
