产品介绍

   华天HTSVG静止无功发生器，是山东华天在多年电力电子产品研发的技术和经验基做上，自主开发研制的具有高性价比的有源动态无功与谐波补偿装置。该装置能对大小和频率都变化的谐波、无功功率以及三相不平衡进行实时跟踪补偿，从而为电网或用电负荷提供快速动态无功补偿和谐波滤波，可有效提高电网电压暂态稳定性、抑制母线电压闪变、补偿不平衡负荷、滤除负荷谐波及提高负荷功率因数。

   华天HTSVG可广泛应用于轨道交通、电网变电站、风力发电场、钢铁冶金、石油石化、矿山及电气化铁路等行业。

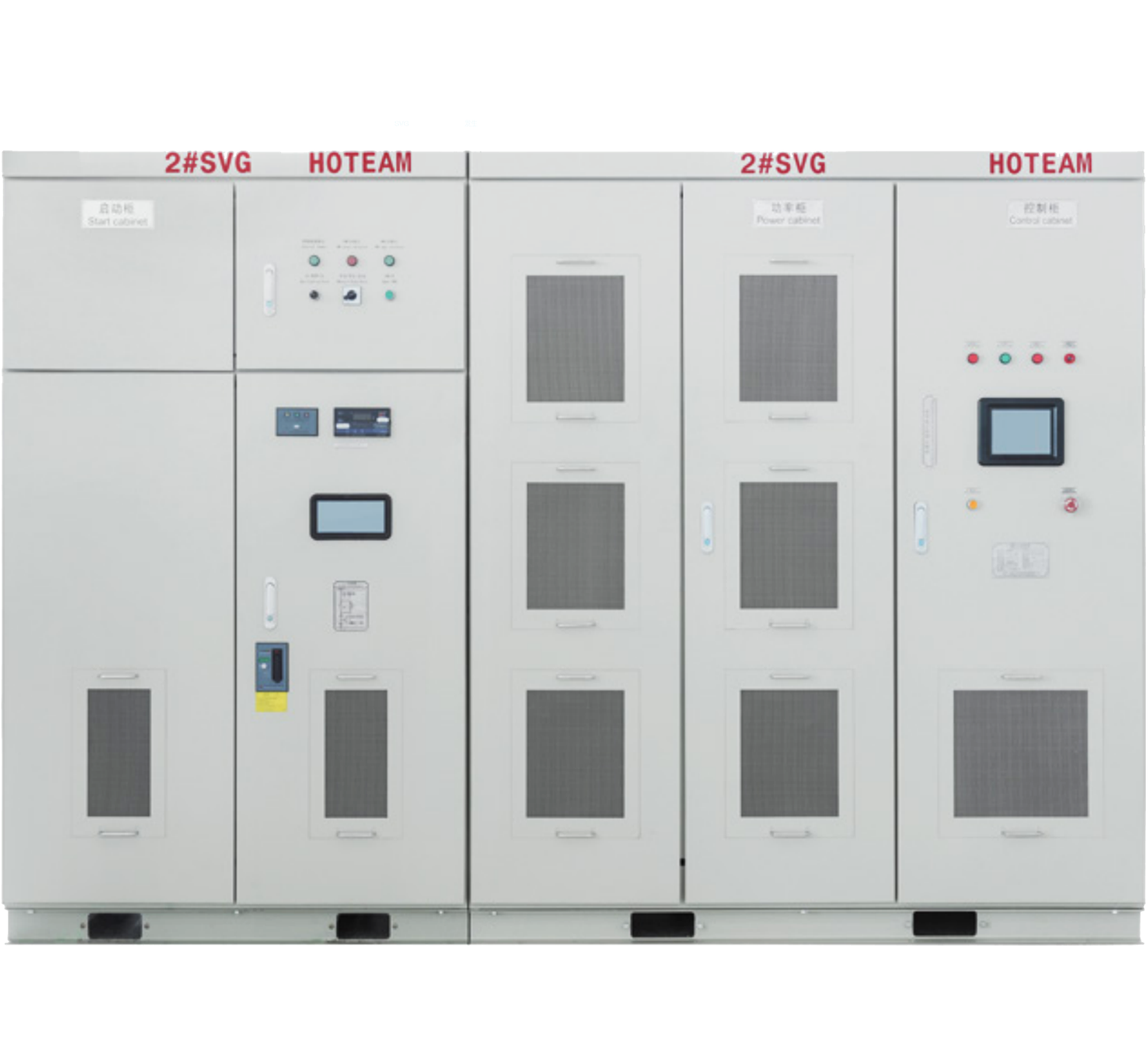

HTSVG静止无功发生器（适用于中高压配电系统）

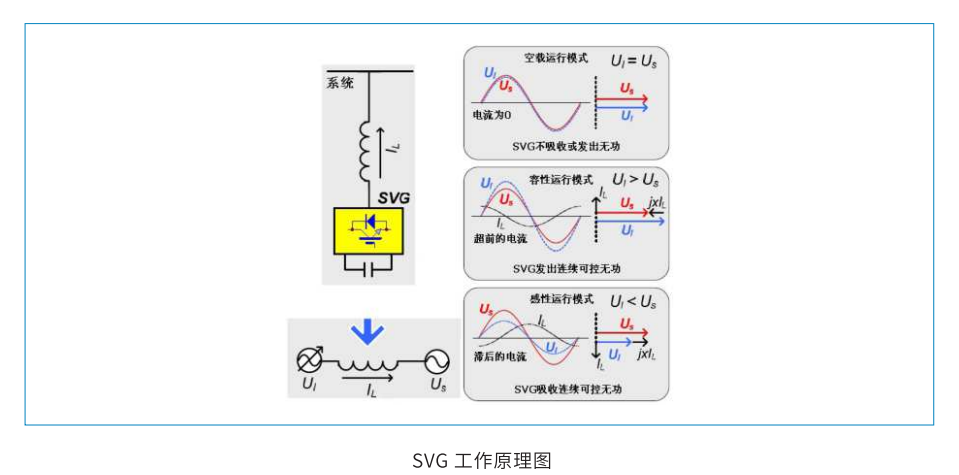

    工作原理

静止无功发生器SVG是当今无功补偿领域最新技术的代表，属于灵活柔性交流输电系统(FACTS)的重要组成部分。SVG并联于电网中，相当于一个可控的无功电流源，其无功电流可以快速地跟随负荷无功电流的变化而变化，自动补偿电网系统所需无功功率以及谐波滤除，对电网无功功率、谐波实现动态无级补偿。

华天HTSVG利用大功率电力电子器件(如IGBT)组成自换相桥式电路，经过电抗器并联在电网上，适当地调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流，就可以使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿的目的。

    主要功能

  · 维持受电端电压，加强系统电压稳定性；

  · 补偿系统无功功率，提高功率因数，降低线损，节能降耗；

  · 抑制电压波动和闪变；

  · 抑制三相不平衡。

    技术优势

SVG是目前最为先进的无功补偿装置，基于电压源型逆变器的补偿装置实现了无功补偿方式质的飞跃。它不再采用大容量的电容、电感器件，而是通过大功率电力电子器件的高频开关实现无功能量的变换。HTSVG较传统的无功补偿装置有如下优势：

  · 响应速度更快；

  · 电压闪变抑制能力更强；

  · 运行范围更宽；

  · 滤除谐波；

  · 补偿功能多样化；

  · 优异的谐波输出特性；

  · 占地面积小。

    性能特点

    更高效率，更低损耗

    多个H桥功率单元级联多电平技术和载波；

    移相PWM调制技术，输出电压、电流谐波畸变率低，诺波损耗小，系统损耗小；

    多DSP和FPGA协同控制，控制精度高、速度快；

    同时滤除多达20种谐波，最高可滤除至25次谐波，且可对每次诺波进行单独设定。

    更多功能，更多模式

    可设定的谐波分次补偿功能；

    多种系统补偿功能，具有“电压控制”、“无功控制”、“功率因数控制”等工作模式；

    平衡补偿功能，可平衡各相之间的负载电流；

    RS-485、RS-232、TCP/IP接口，标准MODBUS RTU通讯协议，及计算机远程监控功能。

    更高功率密度，更易安装维护

    控制系统、功率单元采用模块化设计，功率密度高，安装维护方便；

    可以多机并联运行，满足各种补偿容量需求；

    输出容量满载后自动限流，无过载之忧；

    可选择的源电流和负载电流检测方式，便于现场安装。

    更加稳定，更高可靠

    光纤驱动，安全、可靠、抗干扰能力强；

    多重保护功能，严格热设计，确保系统运行安全可靠；

    先进控制算法，适应各种复杂现场稳定运行，可与电容补偿柜并联运行；

    数字化控制，中文液晶显示；

    故障自诊断功能；

    历史事件记录功能。

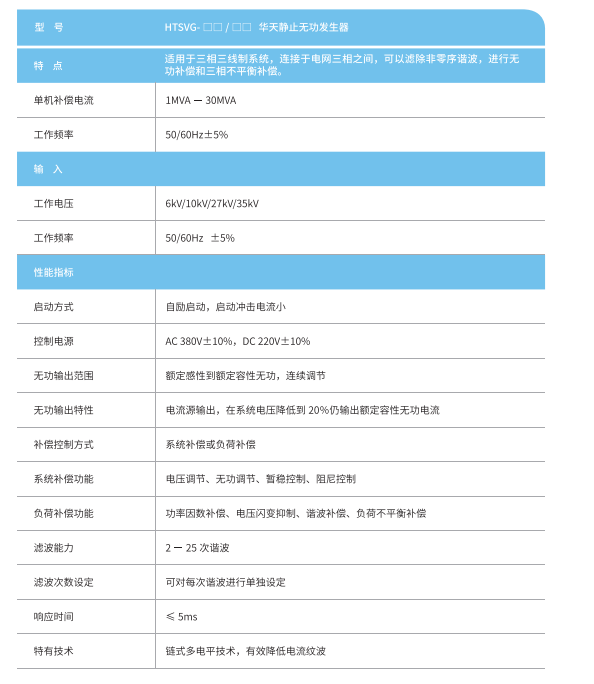

    技术参数
