产品简介
随着绿色出行理念的全球化,新能源汽车的销量逐年递增,动力电池、电驱系统作为新能源汽车的核心部分,其续航能力及可靠性直接关系到新能源汽车的发展。
程控双向直流测试电源是山大华天根据市场需求采用国内外最新技术和研究成果,自主开发研制的试验电源。该装置可以按照设定输出稳定、可靠的直流电压和电流,广泛应用于新能源汽车电机测试、电机控制器测试、动力电池组充放电测试、电力电子测试等领域。
该系统采用四象限 PWM 整流、双向 DC-DC 变换器、纯数字化控制等核心技术,具有能量双向流动、100%能量回馈,输出稳定、低谐波污染、高精度、高功率因数等特点,并具有完善的保护功能。
技术特点
· 采用两级变换、IGBT全控器件,全数字控制,控制精度高,可靠性高。
· 同时具有电源、负载两种特性,能量可双向流动,节能降耗、绿色环保。
· 采用主流三相PWM整流控制技术,功率因数≥0.99,THD<3%。优化的DC/DC变换双级电路,能实现宽范围直流电压输出、动态响应快。
· 三电平拓扑结构,相比较其它厂家多采用的两电平技术,输出电压谐波低、主开关器件承受电压低、开关损耗小。
· 高效工频隔离变压器,直流侧与交流侧电网相互隔离。
· 完善的软硬件保护功能,确保系统运行安全可靠。
· 可选配纹波叠加功能,可叠加50kHz/100kHz/150kHz,20~30Vpp交流电压。
· 7英寸液晶触摸屏显示控制,多种通讯接口。
· 协议开放,支持第三方指令控制。

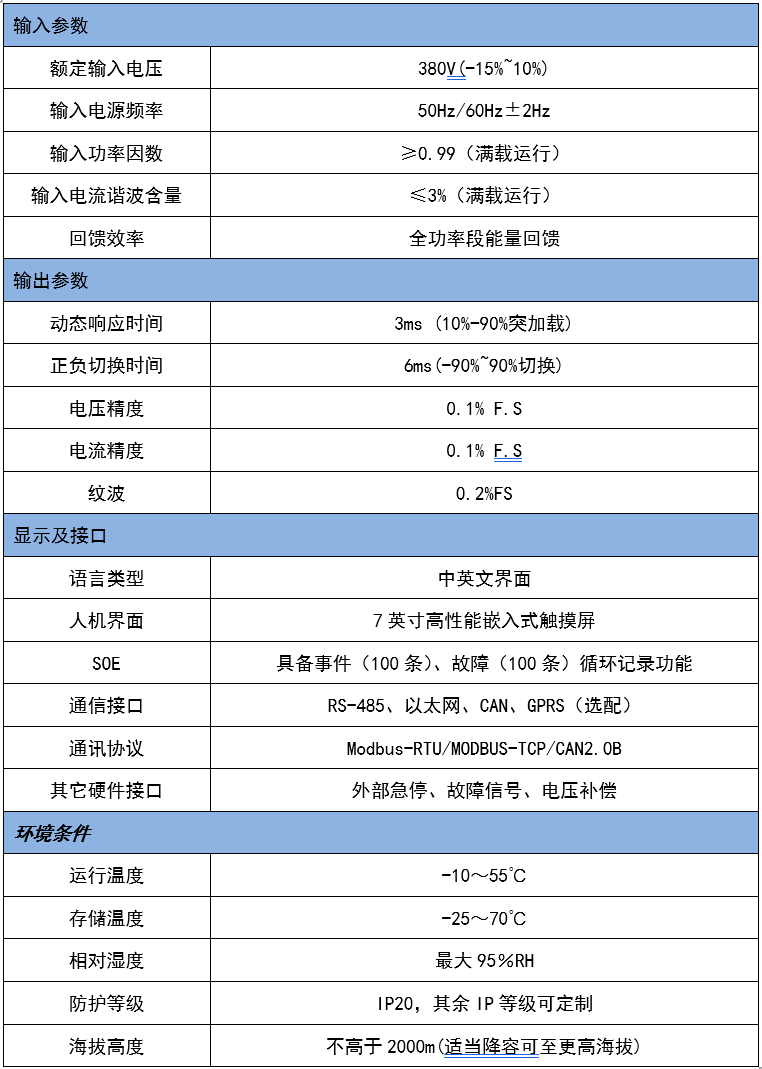

性能参数
-
输入参数
额定输入电压
380V(-15%~10%)
输入电源频率
50Hz/60Hz±2Hz
输入功率因数
≥0.99(满载运行)
输入电流谐波含量
≤3%(满载运行)
回馈效率
全功率段能量回馈
输出参数
动态响应时间
3ms (10%-90%突加载)
di/dt≥4A/ms正负切换时间
6ms(-90%~90%切换)
电压精度
0.1% F.S
电流精度
0.1% F.S
纹波
0.2%FS
显示及接口
语言类型
中英文界面
人机界面
7英寸高性能嵌入式触摸屏
SOE
具备事件(100条)、故障(100条)循环记录功能
通信接口
RS-485、以太网、CAN、GPRS(选配)
通讯协议
Modbus-RTU/MODBUS-TCP/CAN2.0B
其它硬件接口
外部急停、故障信号、电压补偿
环境条件
运行温度
-10~55℃
存储温度
-25~70℃
相对湿度
最大95%RH
防护等级
IP20,其余IP等级可定制
海拔高度
不高于2000m(适当降容可至更高海拔)

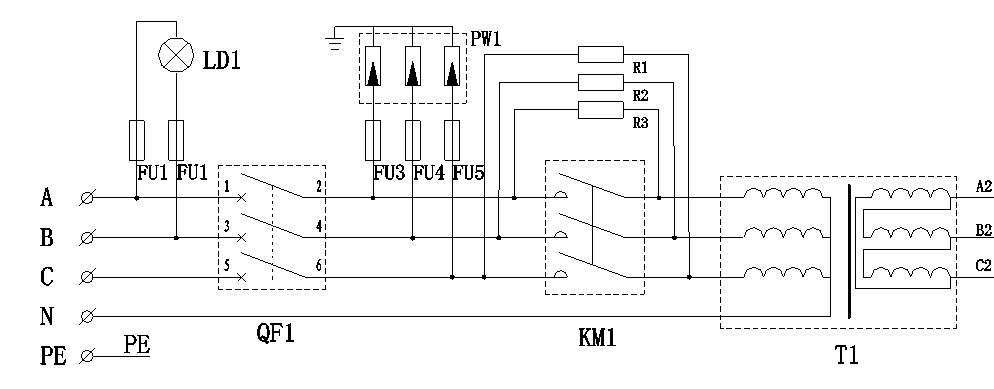

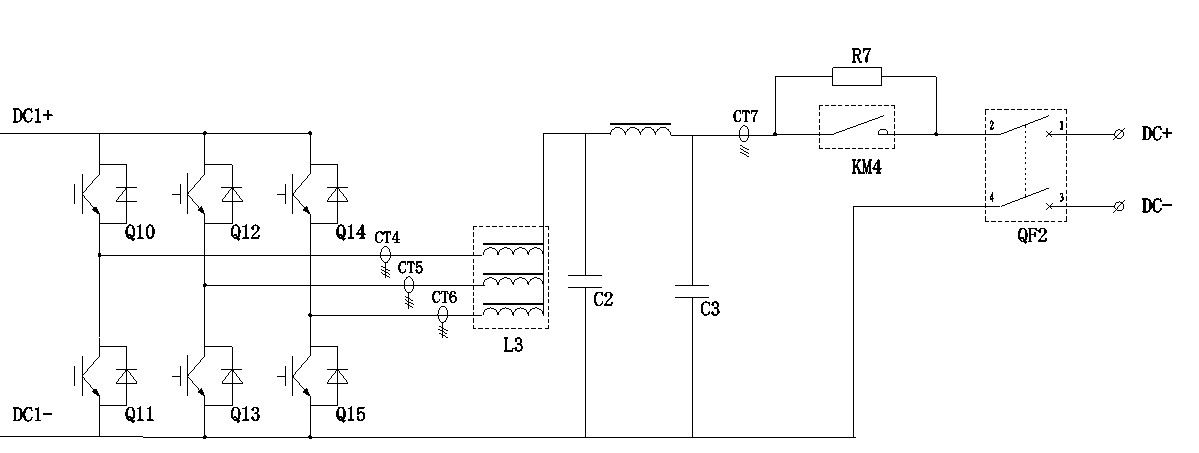

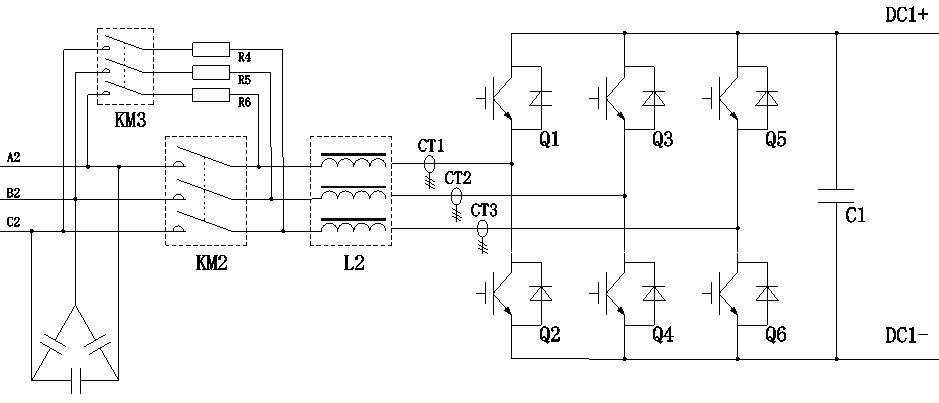

工作原理
