产品介绍

华天HTSVG静止无功发生器是山大华天自主研发的有源动态无功补偿装置。该装置能对无功功率、谐波以及三相不平衡进行实时跟踪补偿，从而为电网或用电负荷提供快速动态无功补偿和谐波滤除，可有效提高电网电压暂态稳定性、抑制母线电压闪变、补偿不平衡负荷、滤除谐波及提高功率因数。

HTSVG低压静止无功发生器

    工作原理

华天静止无功发生器HTSVG(适用于低压配电系统)是当今无功补偿领域最新技术的代表，属于灵活柔性交流输电系统(FACTS)的重要组成部分。SVG并联于电网中，相当于一个可控的无功电流源，其无功电流可以快速地跟随负荷无功电流的变化而变化，自动补偿电网系统所需无功功率，同时滤除系统中部分谐波，对电网无功功率、谐波实现动态无级补偿。

华天HTSVG利用大功率电力电子器件(如IGBT)组成自换相桥式电路，经过电抗器并联在电网上，适当地调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流，就可以使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿的目的。

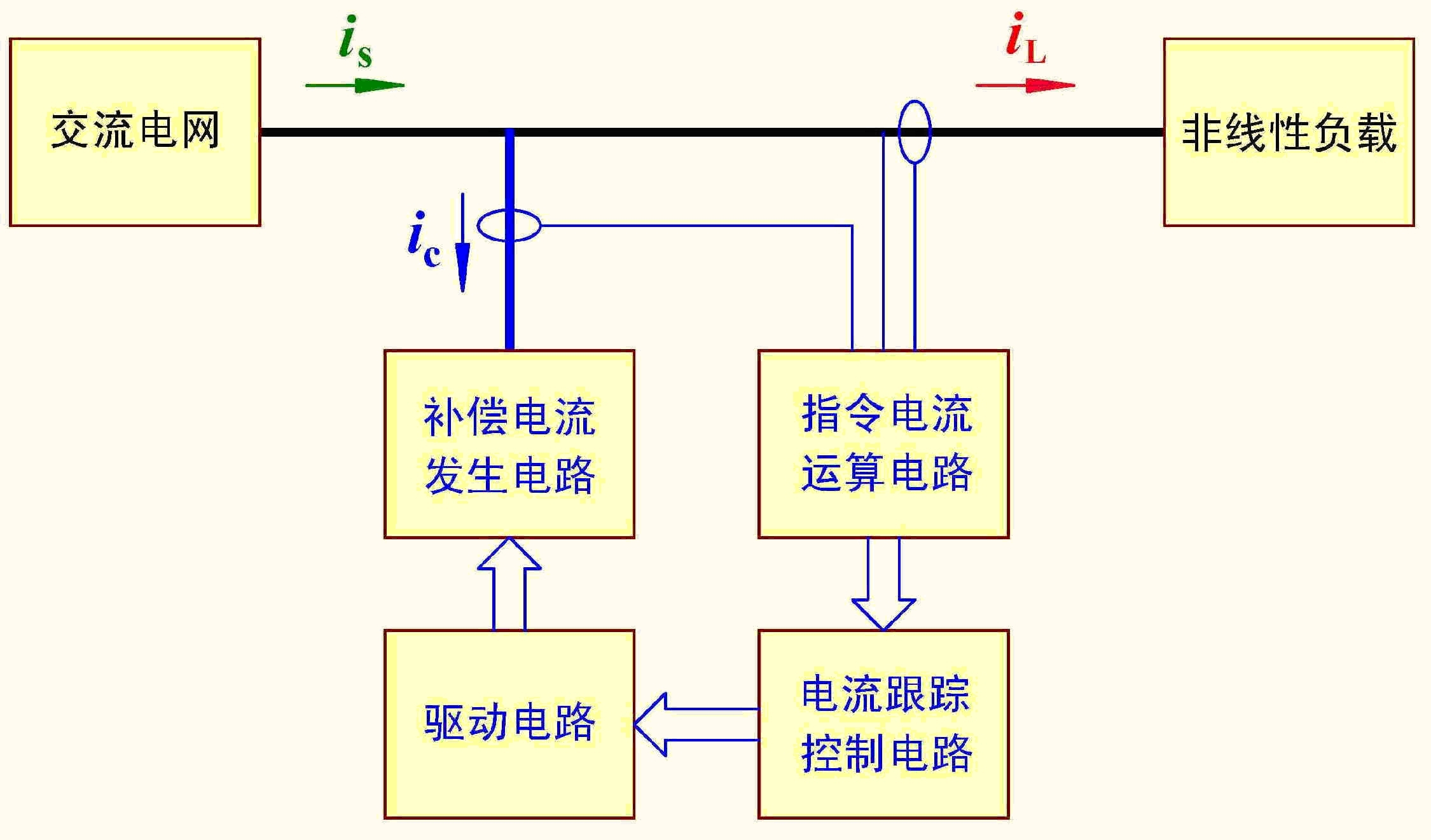

HTSVG工作原理图（直接控制型）

   技术特点

     更高效率、更低损耗

     纹波交错对消变流器专利技术，纹波小，谐波畸变率低；

     多DSP协同控制，控制精度高、速度快。

     更多功能、更多模式

     无功谐波综合补偿，满足各种配电系统补偿需求；

     可设定的谐波分次补偿功能；

     平衡补偿功能，可平衡各相之间的负载电流；

     RS-485、RS-232、TCP/IP接口，标准MODBUS RTU通讯协议。

     更加稳定、更高可靠

     光纤驱动，安全、可靠、抗干扰能力强；

     多重保护功能，严格热设计，确保系统运行安全可靠；

     先进控制算法，适应各种复杂现场稳定运行；

     数字化控制，中英文液晶显示；

     故障自诊断功能，历史事件记录功能。

     更高功率密度、更易安装维护

     模块化设计，安装维护方便，功率密度高；

     可以多机并联运行，满足各种补偿容量需求；

     输出容量满载后自动限流，无过载之忧；

     可选择的源电流和负载电流检测方式，便于现场安装。

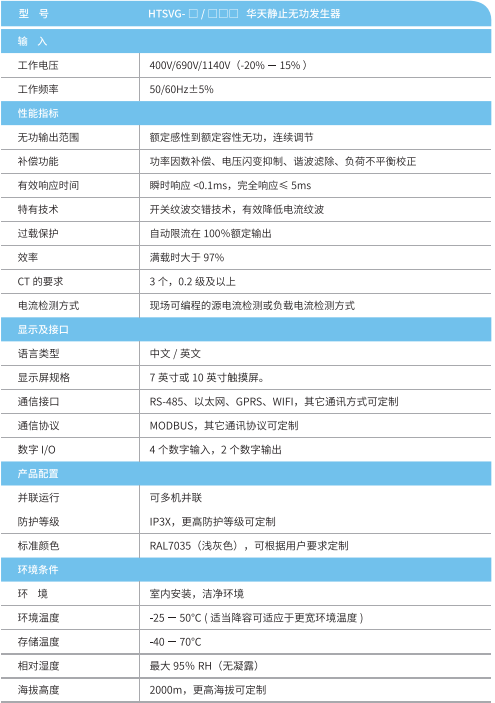

    性能参数
