产品介绍

    华天应急照明集中电源根据GB17945《消防应急照明和琉散指示系统》设计，采用现代电力电子技术和现代控制技术设计制造，以蓄电池为动力，以逆变器为核心，集逆变、充电、集中控制和检测于一体的交流供电设备。HT-D-S系列应急照明集中电源是一种为三相照明负载提供备用电源的装置。当现场发生火灾、事故或其他紧急情况导致市电断电时，应急电源可以为消防标志灯、照明灯和其他重要负载提供应急供电。随着各类场所消防水平的提高，特别是高层建筑、大型场馆、轨道交通、工业现场，应急电源已成为必不可少的消防设备。

    安装形式：落地式

    备用时间：90min,国标型(可按设计要求配置备用时间)

    规格系列：2.2、3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、90、110、132、160、187、200、220、250、280、315、355、400、500(单位：kVA)

    技术特点

    高可靠。采用先进技术和冗余设计，多MCU控制，选用优质器件，优良制造工艺，可靠性高。高性能。采用IGBT高频SPWM逆变技术和数字化控制技术，供电质量高，控制功能完备，输出功率充足，适应各种负载。

    高效率。采用先进逆变电路，优质进口功率器件，优质输出变压器，损耗低，效率高。

    保护功能完善。具有可靠的输出过载保护、短路保护、电池过放电保护、电池反接保护、输出回路故障侦测与保护等完善的保护功能，抗误用能力强，确保安全。

    充电能力强。配备高频PWM充电器，充电电流/电压自动控制，充电速度快，浮充电压稳定。智能电池管理。智能电池单元监测管理系统，实时检测、自动巡检每节电池状态，自动故障定位并报警。

    界面友好。LCD液晶显示工作状态、主电电压、输出电压、频率、电池电压、负载电流等各项参数清晰明了；声光故障报警，LCD指示故障类型。并具有历史事件记录功能。远程监控。可选RS232/485通讯接口，标准MODBUS通信协议，可实现EPS的远程计算机集中监控和管理。

    操作简单，维护方便。机内功能部件采用模块化设计，自动化程度高，结构简洁，操作使用简单，维护方便，可无人值守。

    定期自检。延长电池使用寿命，提高设备可用性。

    工作原理

    说明：设备内部由逆变器、充电器、电池组、控制器、切换器件KM1、KM2、KM3等构成。

    设备处于“自动”运行状态时，如果市电输入正常，KM1、KM3闭合，输出市电；同时，市电经充电器对蓄电池充电，此时逆变器不工作。当市电中断或异常时，控制器启动逆变器，同时控制KM1断开、KM2闭合，电池组的直流电经过逆变器转换为交流电供给应急输出负载。

    其他运行模式仅为控制方式上的区别，工作原理基本相同。

    型号说明

    技术参数

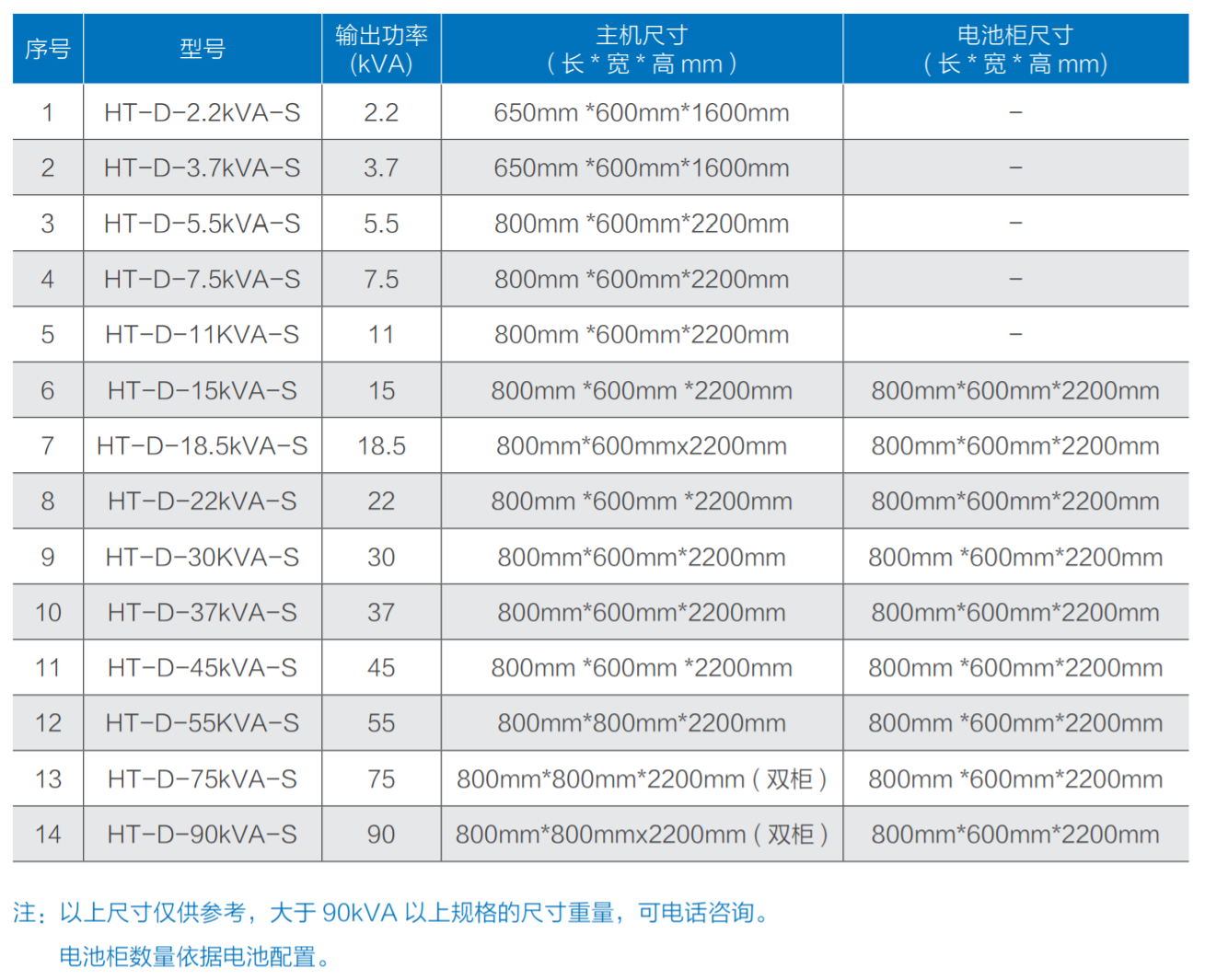

    规格尺寸
