目前，变频器在工业领域的应用越来越普及。当电网发生暂降或中断时，变频器瞬间失电使电动机停止工作，造成生产中断，甚至发生安全事故，给企业造成不可估量的损失。电压暂降尤其对半导体、石化、造纸、汽车、制药、纺织、钢铁等行业造成的损失大。因此对敏感设备进行电压暂降(暂升)保护显得尤为重要。

    电压暂降对变频器的影响

    变频器普遍具有欠压保护功能，当直流母线电压低于定值时，变频器停止运行。变频器一般采用IGBT作为逆变器，在失压或停电后，将允许变频器继续工作一个短时间 Td,，若失压或停电时间 T0>Td，变频器将发生保护性跳闸而停止运行;若失压或停电时间T0<Td，变频器则能躲过“晃电”平稳过渡运行。但是一般 Td 时间都在 15-25ms 之间，而电网“晃电”时间通常在几十到几百毫秒。从电压跌落到变频器恢复正常运行，时间至少几十秒钟，此过程中电机将停止运行。故当晃电发生时，变频器无法正常工作，将导致产线停产，造成实际经济损失。

      DVR-DC介绍

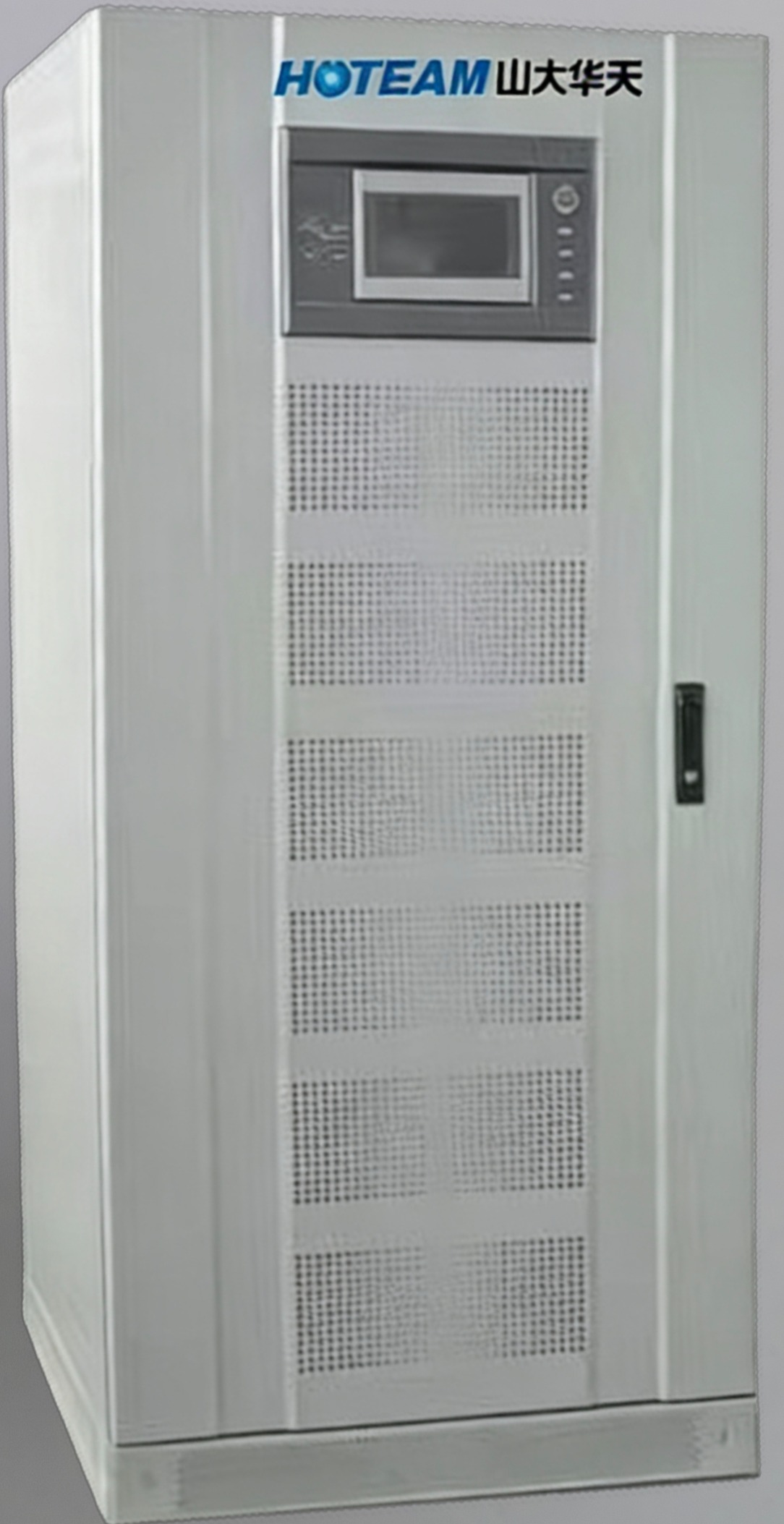

      华天HT-DVR-DC智能直流型电压暂降治理装置由单独的充电单元、储能单元、智能直流控制系统、监测单元。系统与变频器直流侧并联，为变频器提供直流支撑。当系统发生电压暂降时，保障电动机连续、稳定、安全可靠运行。华天 HTDVR-DC 智能直流电压暂降治理装置适用于连续生产的化工、钢铁、化纤、集成电路芯片、玻璃、造纸等行业中的变频器。

     工作原理

01运行模式：正常情况下，市电先经过交流配电系统，再经过变频器后驱动电机正常运行。抗晃电系统与变频器的直流母线并联,作为变频器的直流在线备用电源。

    当输入到变频器的交流市电发生晃电或停电时，变频器的直流供电由抗晃电系统零切换至超容，待交流电源恢复正常后，变频器的供电主动切换到交流市电供电，抗晃电系统进入充电在线备份状态。

    技术特点

    性能优越，可靠性高。

    结构简单、可靠性高。

    响应速度快：响应时间＜1ms。

    输出电压范围宽。可以为各类直流负载提供直流不间断电源，如UPS，EPS和直流电动机等直流负载。

    无谐波污染：采用第四代绝缘栅双极型晶体管和多重保护技术，无谐波注入污染。

    工作效率高：效率高达99%以上。

    可靠性高，配置灵活。

    采用交流和直流双电源控制系统，专为工业负载设计，采用多级保护、电路简洁，免维护设计。

    先进的控制及算法：采用先进的DSP(数字信号处理器），采用先进的逻辑算法实现极高的性能和可靠性。

    系统模块化，集成度高，操作维护简单。

    可为多台共直流母线的变频器提升抗晃电能力。

    强大的过载能力，支持直流启动。

    完善的防直流倒灌功能。

    完善的直流输出控制功能。

    具有故障、保护功能。

    人机界面友好，自动化程度高。

    7英寸彩色触摸屏显示，数字化控制，人性化设计，参数设置方便。

    标准化通讯：具有RS485通讯接口，采用标准MODBUS通信协议；可定制TCP/IP等协议。

    装置具有一键启动功能，运行后自动检测，整个过程无需人为干预。保证主电源失电时，系统瞬时切换到储能系统供电，变频器的输入电动机的电压，频率和转数无任何扰动。

    性能参数

    性能参数
