集中电源集中控制型系统由应急照明控制器、应急照明集中电源、集中电源集中控制型消防应急灯具及相关附件组成。
每台电源标配8个回路，A型电源每个回路电流≤6A,B型电源每个回路电流≤10A。
功能特点
24小时不间断自动巡检
实时掌握系统各电源及灯具状态，确保关键时刻灯具的可用性，满足现代智能建筑对消防应急照明的要求。>》无极性可任意分支接线方式
灯具供电与通讯采用无极性接线方式并且可任意分支，可适用两线或四线，提高了系统连接的便利性与可靠性。>》LED光源，节电环保
应急标志灯与应急照明灯均采用LED光源，节能环保；标志灯具可进入节电工作模式。
不间断巡检，维护简便快捷
应急照明控制器可对消防应急灯具进行巡检，及时发现灯具异常，提醒维护人员对灯具或线路进行检修。
集中电源供电，便于维护
应急标志灯和应急照明灯由集中电源提供工作电源，便于维护。
系统应用性广
可同时提供A、B型电源系统解决方案；A型电源电压：DC36V,B型电源电压：AC220V。
落地图显式应急照明控制器
产品概述
控制并显示集中控制型消防应急灯具、应急照明集中电源/应急照明配电箱及相关附件工作状态的装置。
功能特点
(1)硬件采用工业控制型计算机，稳定性好、可靠性高。
(2)配备大尺寸显示器，信息丰富直观，方便查看。
(3)实时检测设备运行状态，确保系统正常运行。
(4)具有月检、季检、年检功能，定期测试设备的应急模式是否正常。
(5)具有用户权限管理功能，防止非专业人员操作。
(6)具有历史事件记录功能，可查看关键操作、设备故障等信息。
(7)配有蓄电池为控制器提供应急供电。
(8)具有接收火灾报警控制器或消防联动控制器DC24V信号的接口。
(9)满足技术标准中对借用防火分区时可变状态的要求；可与消防联动控制器通过有源干接点、RS232或者RS485通讯获取火灾报警信息，符合
GB22134《火灾自动报警系统组件兼容性要求》。
技术参数
壁挂图显式应急照明控制器
功能特点
(1)硬件采用工业控制计算机，稳定性好、可靠性高。
(2)配备图形显示屏，信息丰富直观，方便查看。
(3)实时检测系统内设备的运行状态，确保系统正常运行。
(4)具有月检、季检、年检功能，定期测试设备的应急模式是否正常。
应急照明控制器
(5)具有用户权限管理功能，防止非专业人员操作。
(6)具有历史事件记录功能，可查看所有的关键操作，设备故障等信息。
(7)具有接收火灾报警控制器或消防联动控制器DC24V信号的接口。
(8)满足技术标准中对借用防火分区时可变状态的要求；可与消防联动控制器通过有源干接点、RS232或者RS485通讯获取火灾报警信息，
心市临大些天乱玻集国聚最有限俗司制式
符合GB22134《火灾自动报警系统组件兼容性要求》。
技术参数
壁挂文本式应急照明控制器
功能特点
(1)硬件采用Cortex-M4内核，控制软件基于FreeRTOS操作系统，稳定性好、可靠性高。
(2)配备7寸工业触控屏，列表显示，信息直观。
(3)实时检测设备运行状态，确保系统正常运行。
(4)具有月检、季检、年检功能，定期测试设备的应急模式是否正常。
(5)具有用户权限管理功能，防止非专业人员操作。
(6)具有历史事件记录功能，可查看所有的关键操作，设备故障等信息。
(7)具有联动输入端口，可接收消防联动控制器的联动输入信号。
技术参数

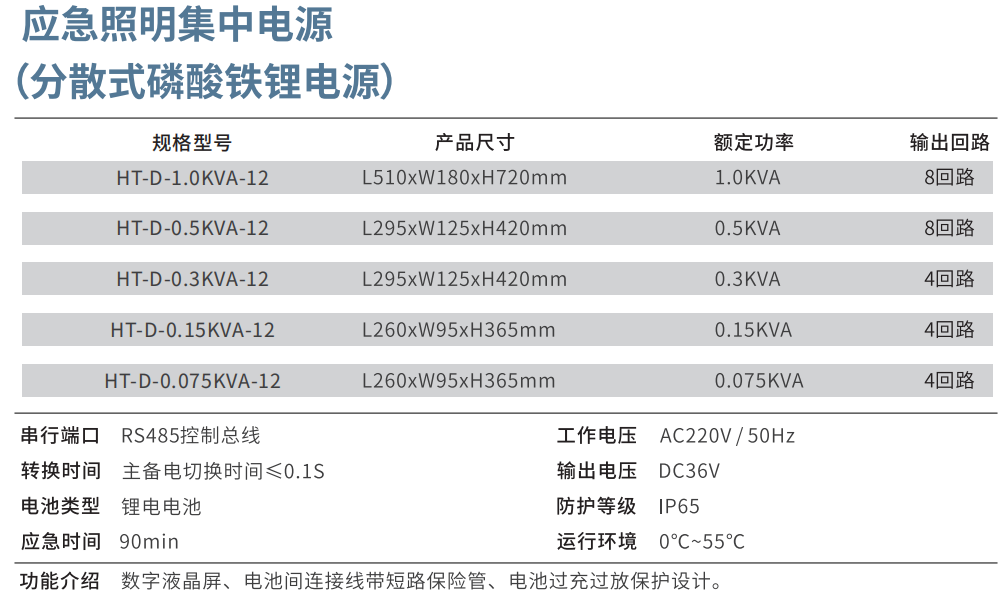

应急照明集中电源
产品概述
应急照明集中电源是应急照明疏散指示系统内集供电、充电、集中控制为一体的消防应急灯具的供电配电通讯设备，用于监测集中控制型消防应急灯具的工作状态，并将信息上传到应急照明控制器，接收应急照明控制器的指令及检测市电状态，联动灯具点亮、熄灭。
适用于集中电源集中控制型消防应急照明和疏散指示系统
功能特点
模块化设计，高度集成。
接收应急照明控制器自动、手动应急指令，联动消防应急灯具点亮及熄灭。
声光故障报警，指示故障类型，并具有实时时钟和历史事件记录功能。
为后接灯具提供可靠的电力供应，可实时检测消防应急灯具的运行状态，确保系统正常运行。
具有可靠的输出过载、短路、过热、电池过放电等保护功能。
接收应急照明控制器系统自检指令，执行月检、季检、年检功能，定期测试设备的应急模式是否正常。
技术参数
消防应急标志灯具一铝合金系列应急标志灯具
技术参数

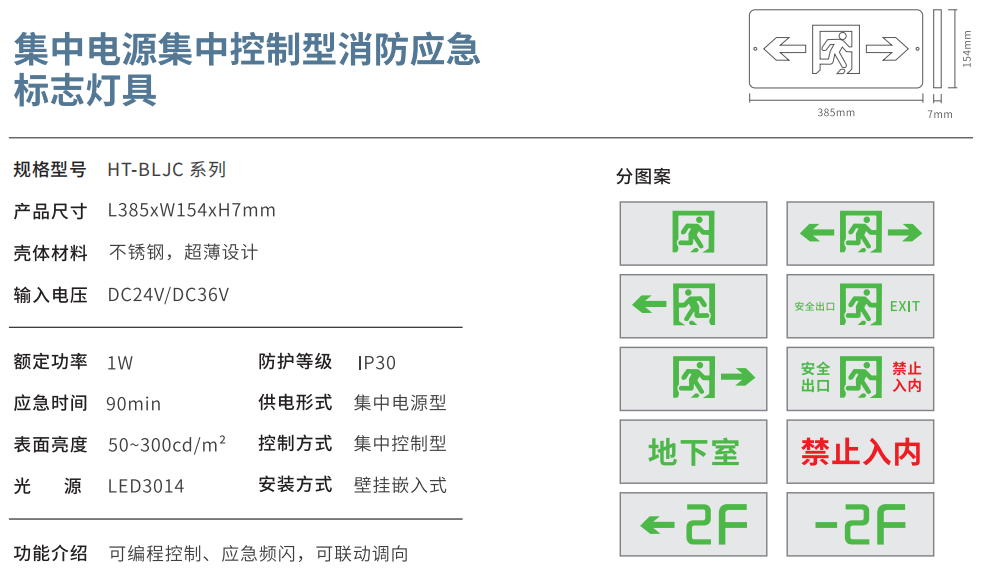

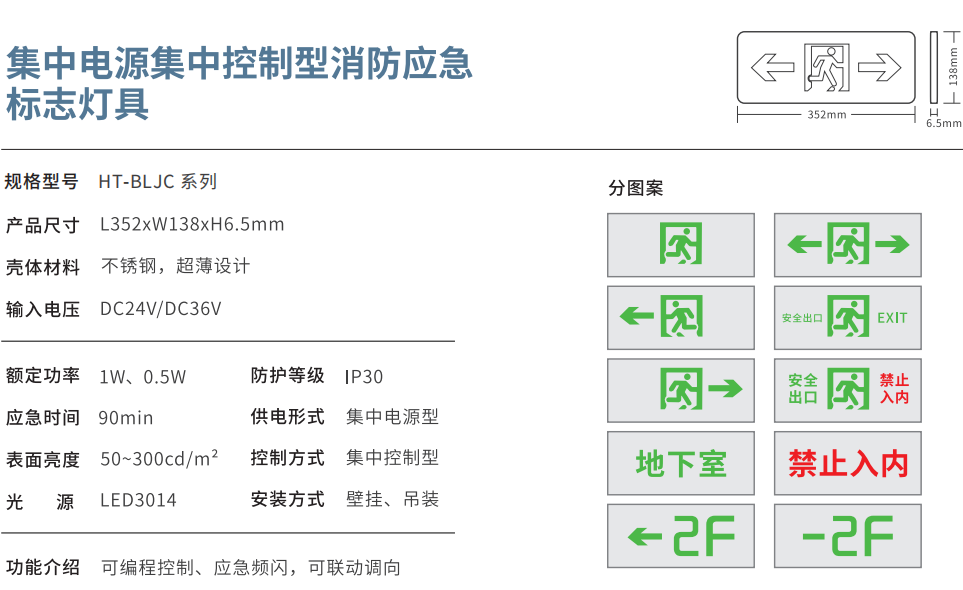

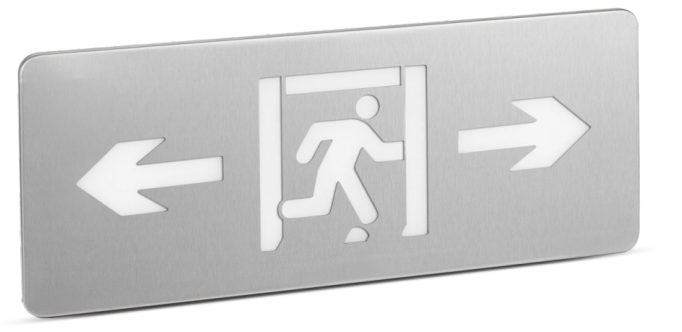

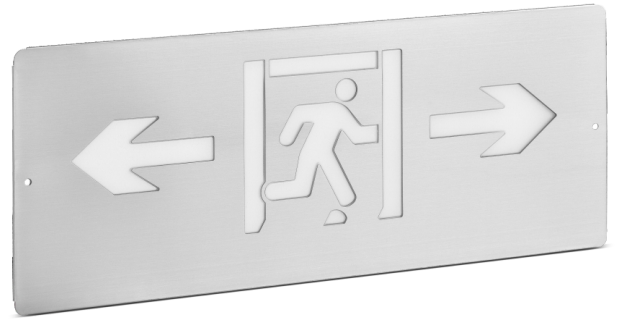

不锈钢系列应急标志灯具
技术参数

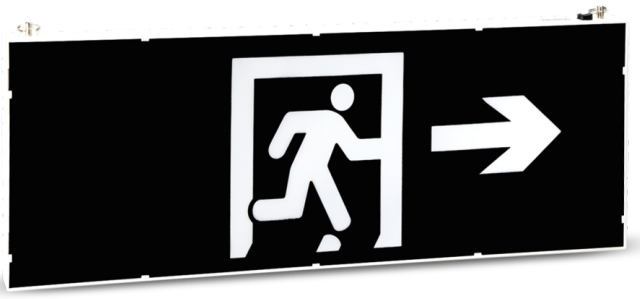

PC系列应急标志灯具
技术参数

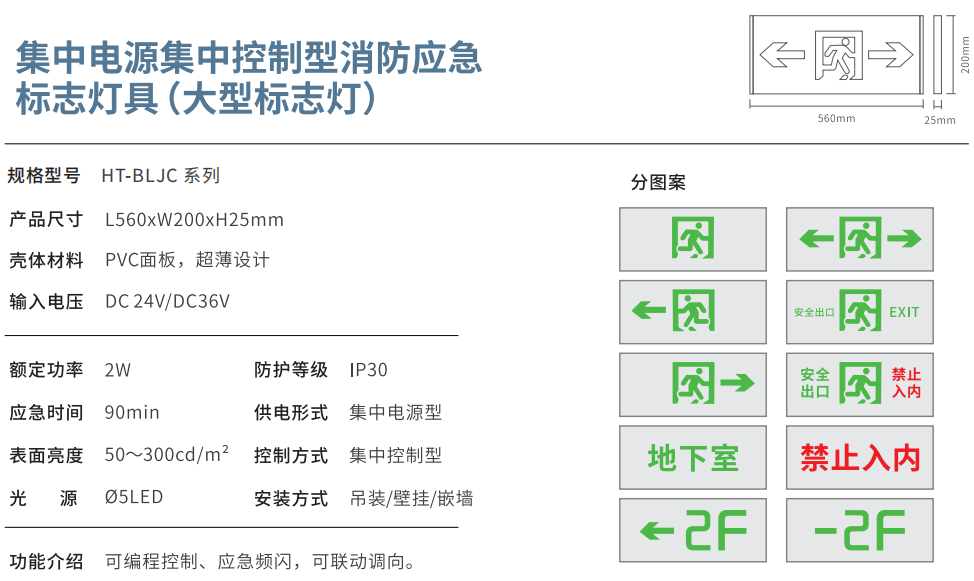

大型应急标志灯具
技术参数

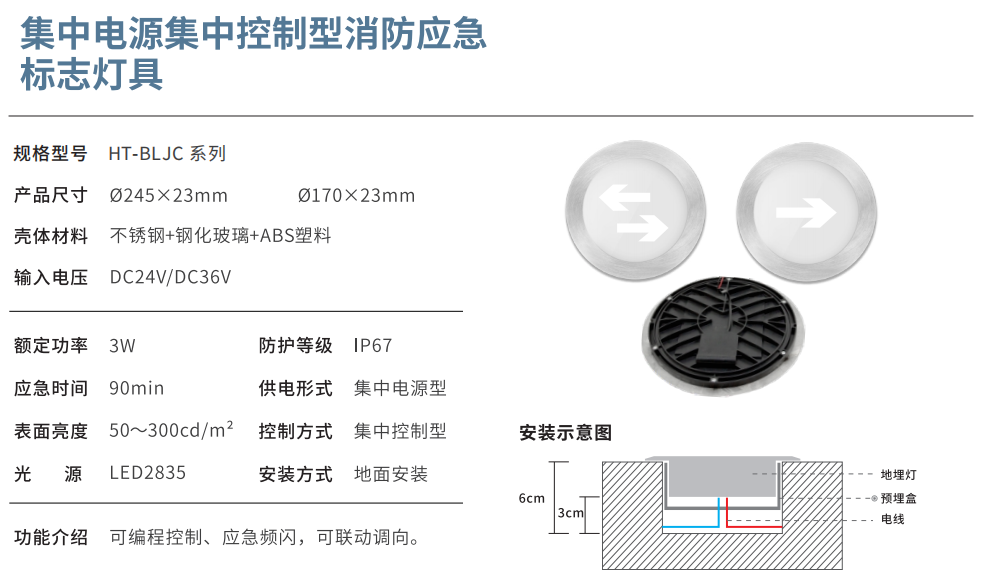

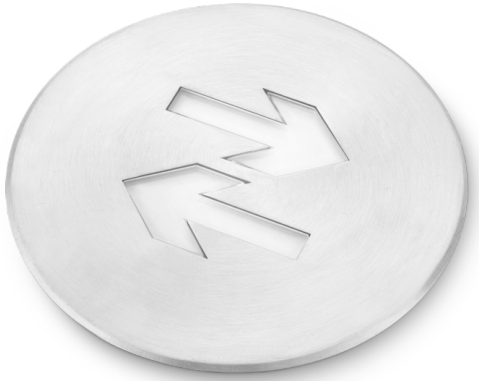

不锈钢系列地面标志灯具
技术参数

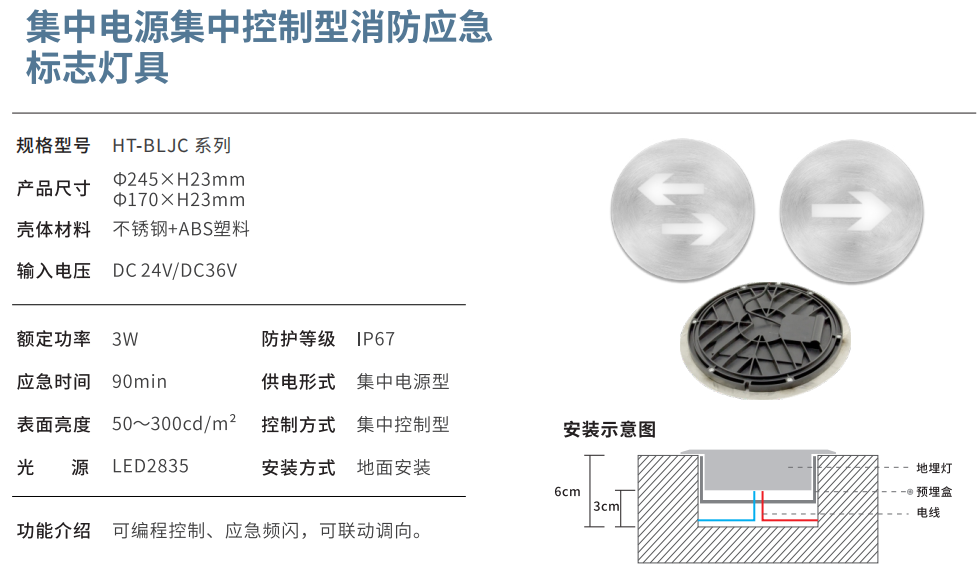

钢化玻璃系列地面标志灯具
技术参数

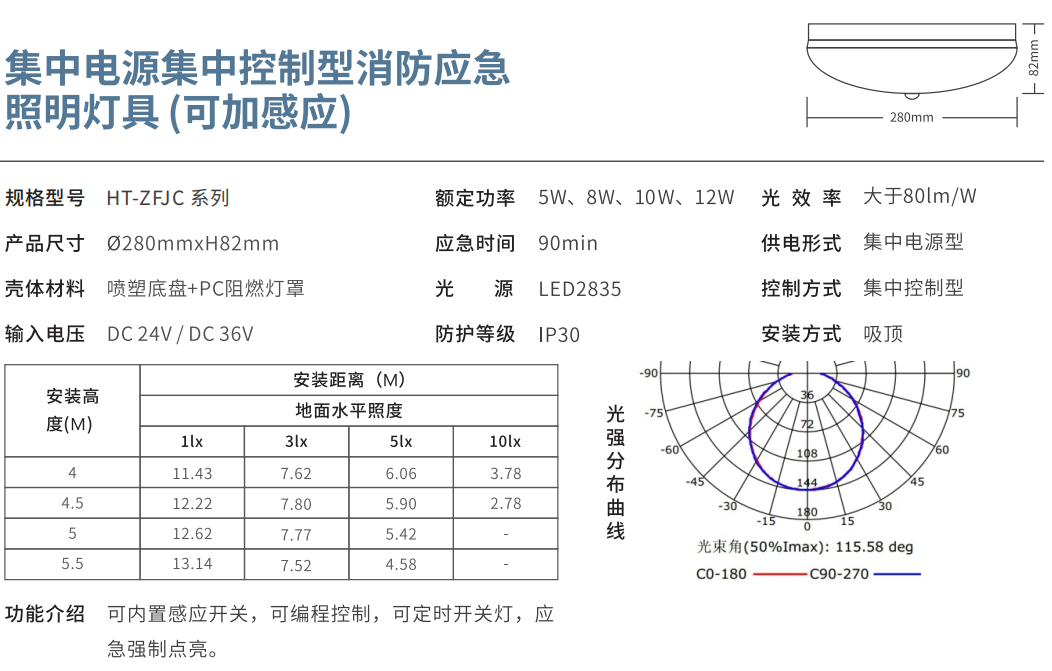

消防应急照明灯具—大型吸顶应急照明灯具
技术参数

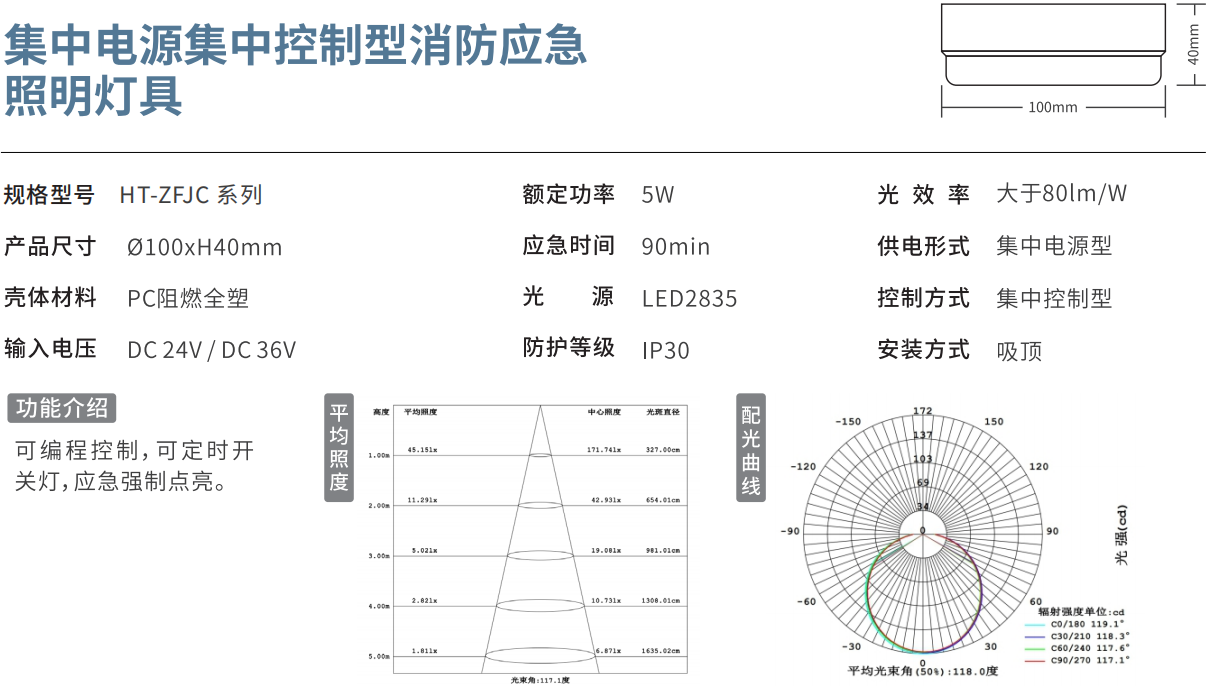

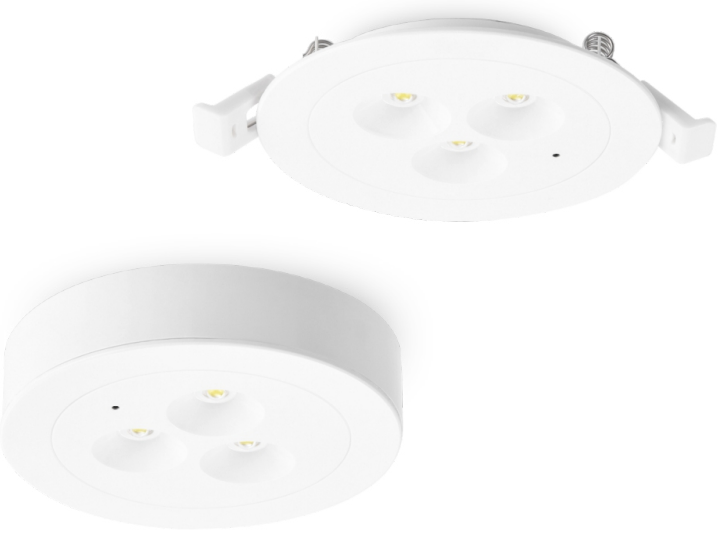

中型吸顶应急照明灯具
技术参数

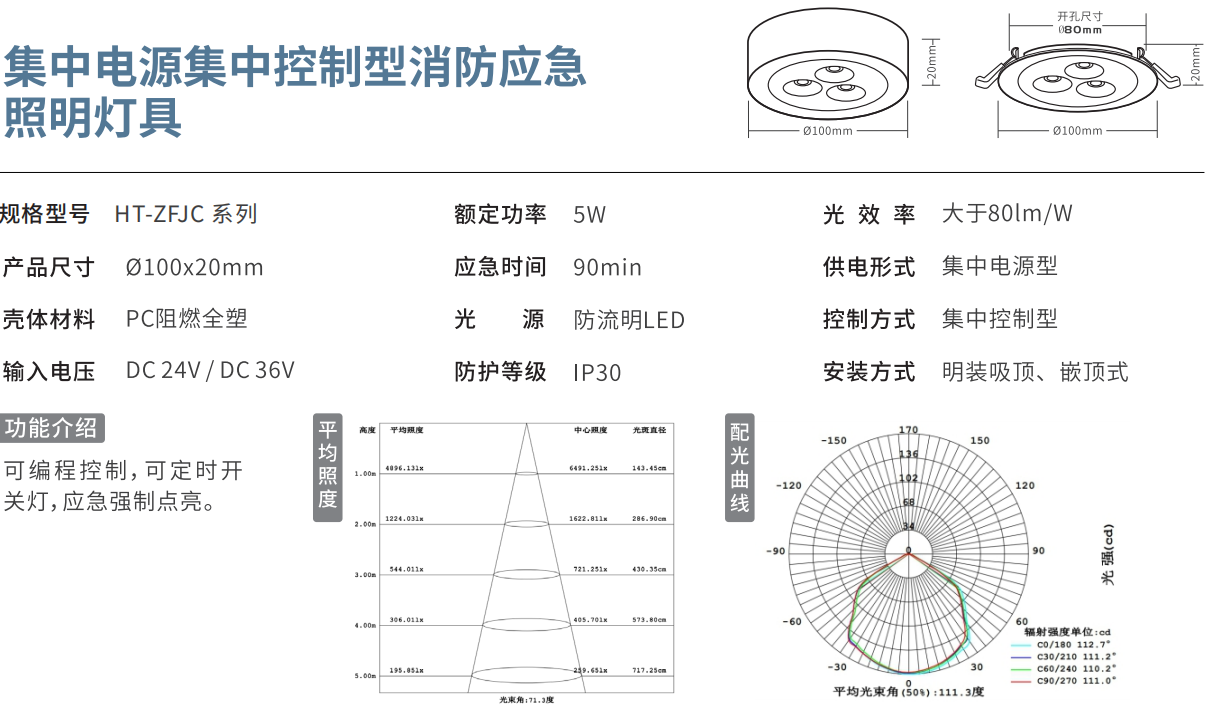

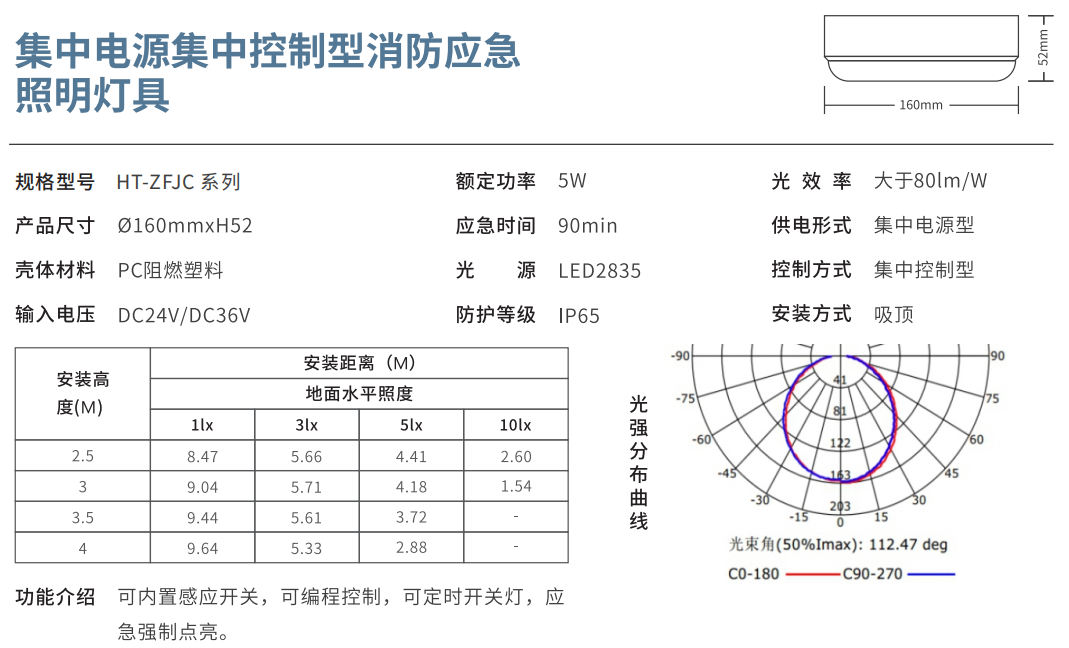

小型吸顶应急照明灯具
适用于集中电源集中控制型系统
技术参数

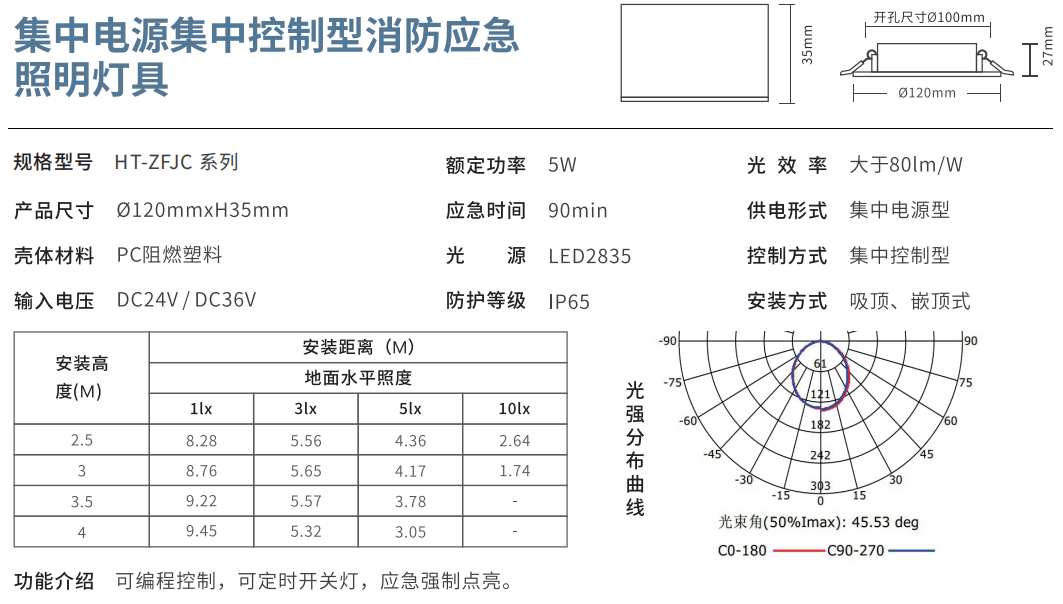

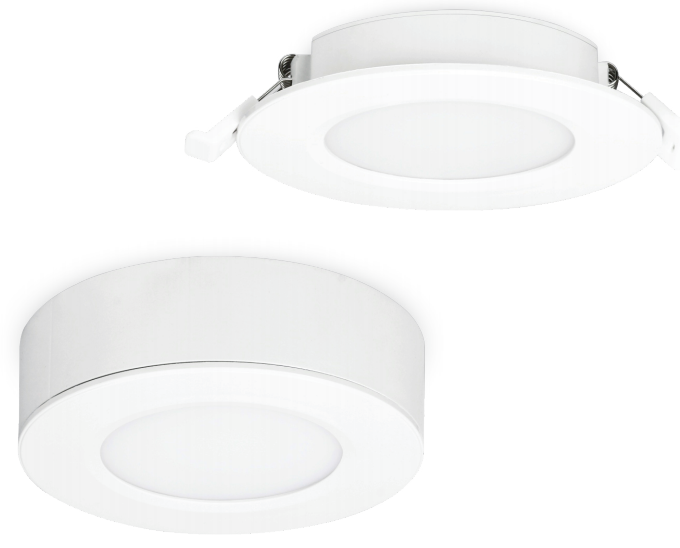

嵌入式(筒灯)应急照明灯具
技术参数

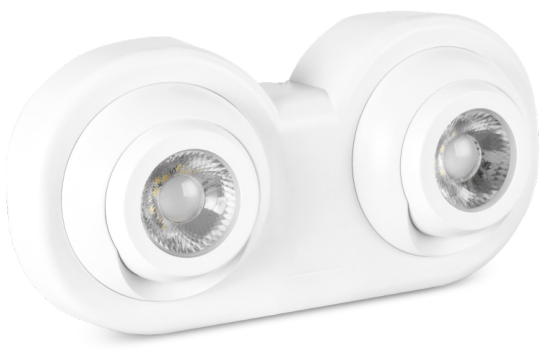

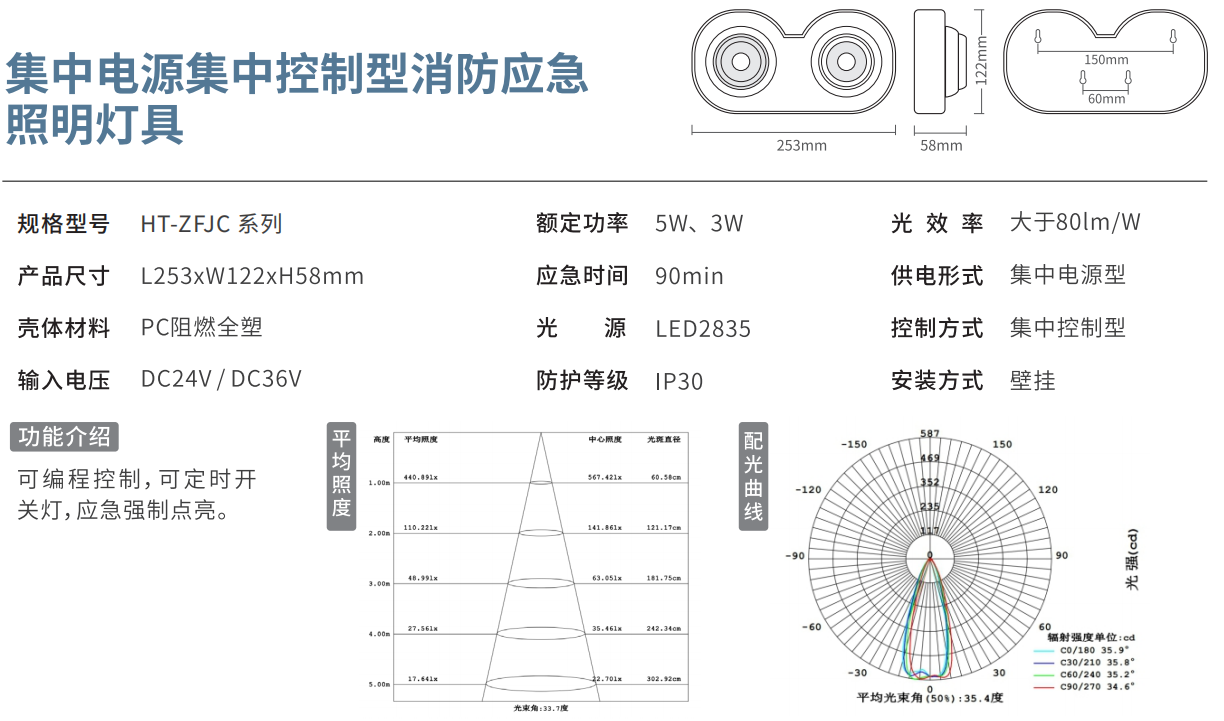

壁挂式(双头灯)应急照明灯具
技术参数

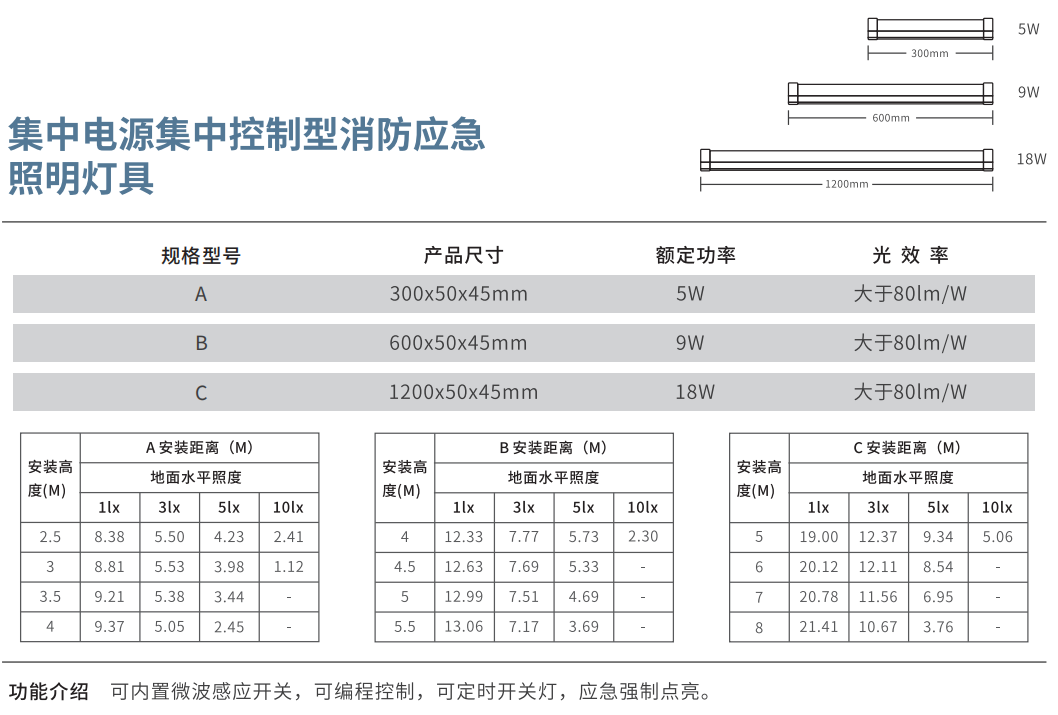

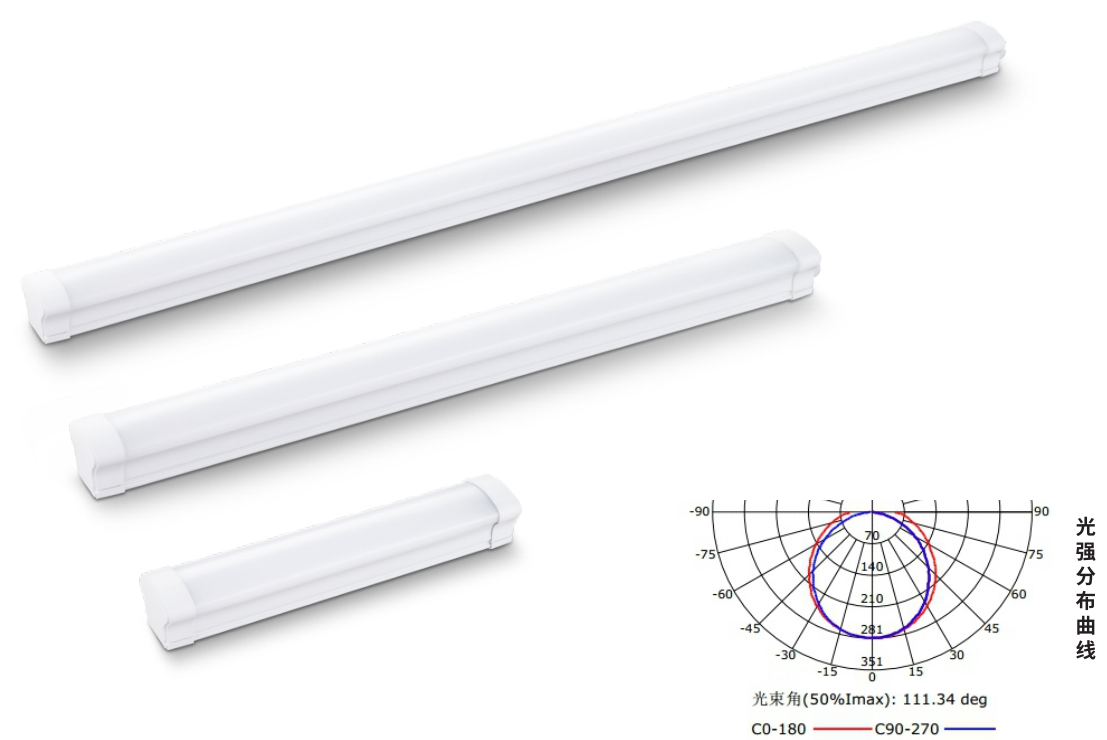

一体式支架灯
技术参数
A型明装筒灯—适用于集中电源集中控制型系统
技术参数
B型明装筒灯—适用于集中电源集中控制型系统
技术参数
高防护等级系列应急标志灯具
技术参数

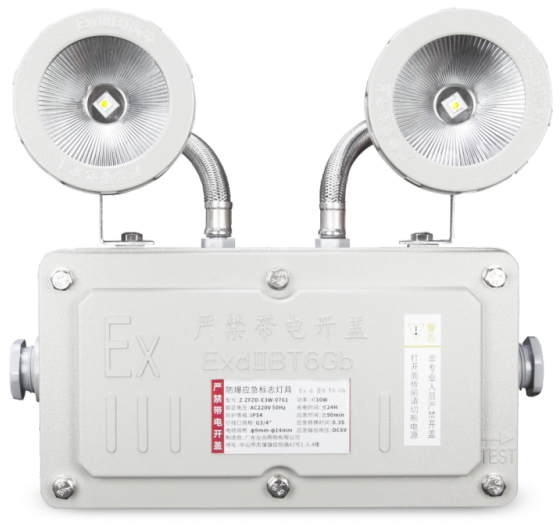

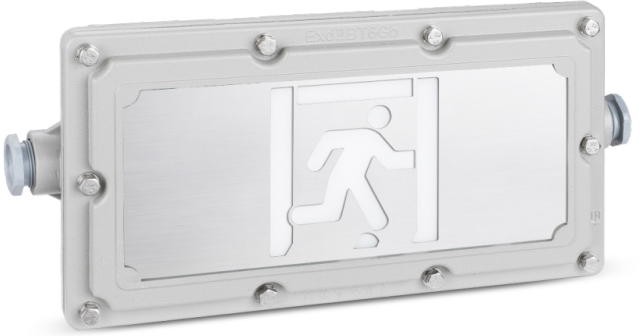

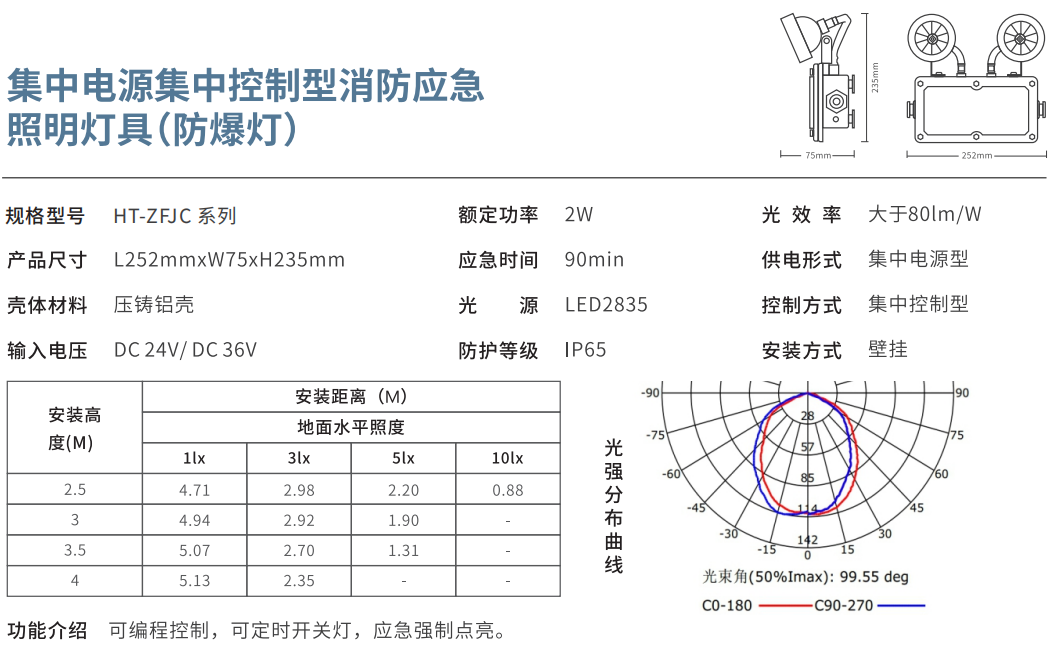

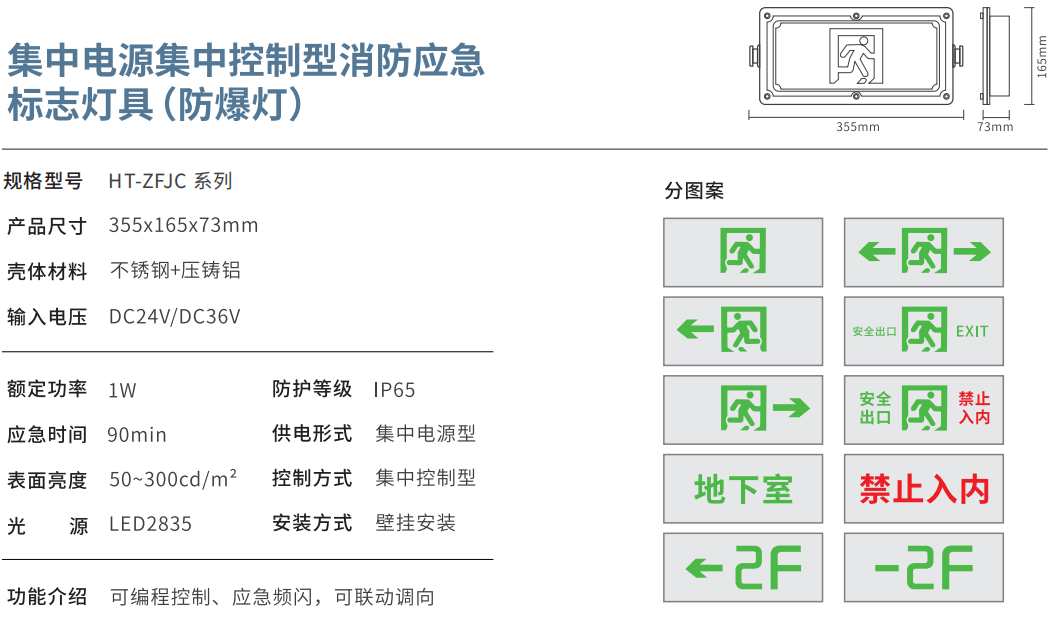

防爆系列应急标志灯具
技术参数

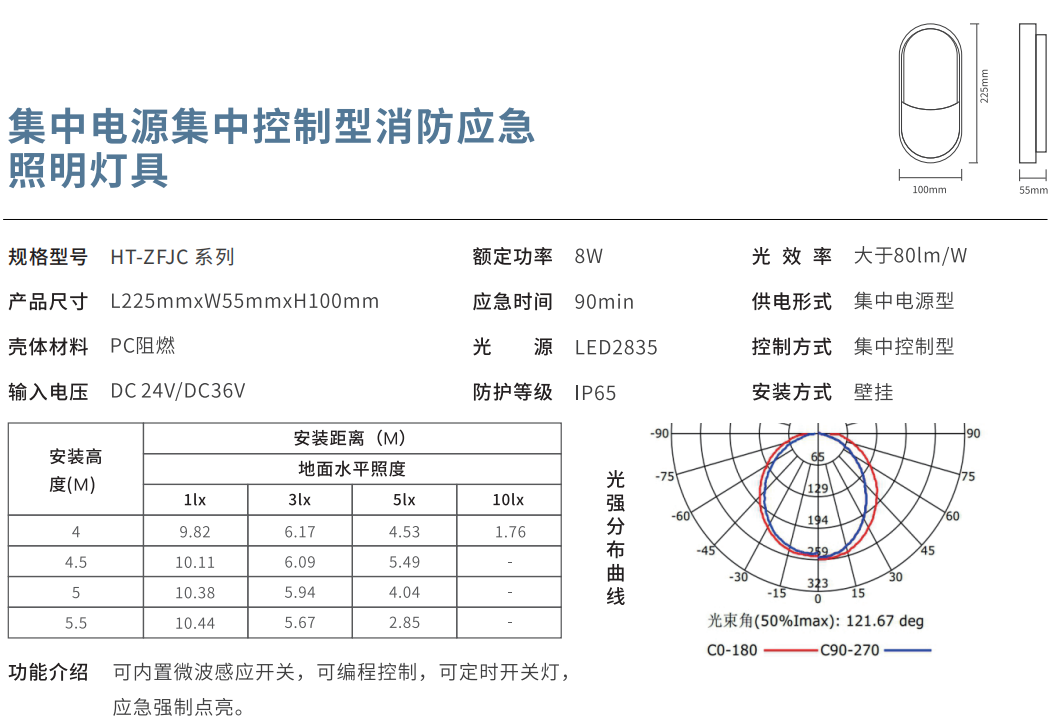

高防护等级防水系列应急照明灯具
技术参数
应用领域及解决方案
应用领域
应急照明控制器设置
◇设置于消防控制室内；无消防控制室的，应设置在有人值班的场所；
◇任一台应急照明控制器控制灯具的数量不应大于3200盏。
应急照明集中电源的设置
◇设置于值班室、设备机房、电气管道井、弱电间、配电间或竖井内；
◇长距离隧道宜设置在隧道供电点附近；
◇单层多防火分区的每个防火分区配电间或竖井内；
◇多层建筑可若干层设置一台集中电源；
◇集中电源额定输出不应大于5KW;
◇设置在电气竖井中的集中电源额定输出功率不应大于1KW;
◇集中电源的输出回路不应超过八路。
消防应急标志灯具的设置
◇下列部位或场所应设指示出口的消防应急标志灯：
◇建筑物内的安全出口；
◇多层、高层建筑中各楼层通向疏散楼梯间或防烟楼梯间前室的门口；
◇公共建筑室内最远点至房间疏散门距离超过15m的房间出口；
◇下列部位或场所应设置指示疏散方向的消防应急标志灯：
◇疏散走道拐弯处；
◇地下室疏散楼梯间；
◇超过20m的直行走道、超过10m的袋型走道；
◇人防工程；
◇避难间、避难层及其他安全场所；
◇设置在疏散走道的侧面墙上时，高度宜底边距地1m以下，标志灯设置间距不应大于10m;
◇在地面设置时，设置间距不应大于3m;
◇人员密集场所的疏散出口、安全出口附近应增设多信息复合标志灯具。
消防应急照明灯具的设置
解决方案
各类公建、人员密集场所智能疏散系统应用图例
◇设置于建筑物内的疏散走道、楼梯间、防烟楼梯间前室、消防电梯间及其前室、合用前室和避难层(间);
◇配电室、消防控制室、消防水泵房、防烟排烟机房、供消防用电的蓄电池室、自备发电机房、电话总机房以及发生火灾时仍需坚持工作的其它房间；
◇无自然采光或夜间使用的公共场所及公共场所内流动人员数不少于5人的房间；
◇寄宿制幼儿园和小学的寝室、老年公寓的房间、医院的病房和监护室等需要救援人员协助疏散的场所；
◇室内步行街、隧道两侧、人行横通道和人行疏散通道等人员密集场所；
◇照明灯照度设计应满足GB51309《消防应急照明和疏散指示系统技术标准》规定。
应用场所
GB51309《消防应急照明和疏散指示系统技术标准》中3.1.2要求设置消防控制室的场所(各类公建、商场、医院、学校、办公楼、展览中心等人员密集场所)。系统特点
系统类型为集中电源集中控制型。
系统由应急照明控制器、应急照明集中电源和集中电源集中控制型消防应急灯具等组成。
应急照明控制器放置于消防控制中心(消防控制室)。
应急照明集中电源安装在各楼层配电间，采用分散式供电方式给终端应急灯具供电：
一般场所选用A型应急灯具，局部空间大于8米应选用B型灯具；
控制器主机可实现系统设备状态图及灯具平面图显示，可设置动态疏散指示方案。
设有火灾自动报警系统的住宅类项目智能疏散系统应用图例
应用场所
GB51309中要求设有火灾自动报警系统的住宅类项目
系统特点
系统类型为集中电源集中控制型/自带电源集中控制型。
系统由应急照明控制器、应急照明集中电源装置/应急照明配电箱、集中控制型消防应急灯具等组成。
应急照明控制器放置于24h有人值班场所。
应急照明集中电源/应急照明配电箱安装在对应楼层配电间，采用集中与分散结合供电方式给终端应急灯具供电。
控制器主机可实现系统设备状态图及灯具平面图显示，可设置动态疏散指示方案(可选)。
城市轨道交通、隧道、地下管廊项目智能疏散系统应用图例
应用场所
城市轨道交通、隧道、地下管廊等项目
系统特点
系统类型为集中电源集中控制型。
系统由应急照明控制器、应急照明集中电源装置和集中电源集中控制型消防应急灯具等组成。
应急照明控制器放置于对应车站车控室。应急照明集中电源安装于车站对应位置配电间。
地铁隧道内，配接灯具的范围不宜超过1000m,配接灯具的范围不应超过一个
区间的1/2。
疏散指示灯沿区间中隔墙两侧每隔10m布置，距离车站与区间分界里程、区间中心分界里程始端1m布置。
安装于隧道内的标志灯具均需满足防护等级IP67要求。
控制器主机可实现系统设备状态图及灯具平面图显示，可设置动态疏敢指示方案。
