UPQS介绍
华天UPQS是用于治理电压暂降、电压暂升、电压中断、谐波治理、无功补偿、三相不平衡校正以及兼具削峰填谷、调峰调频功能的综合电能质量治理装置；由逆变器、隔离变压器、STS切换开关、储能系统组成；可在并网系统、孤岛系统和混合系统等不同的模式下运行。

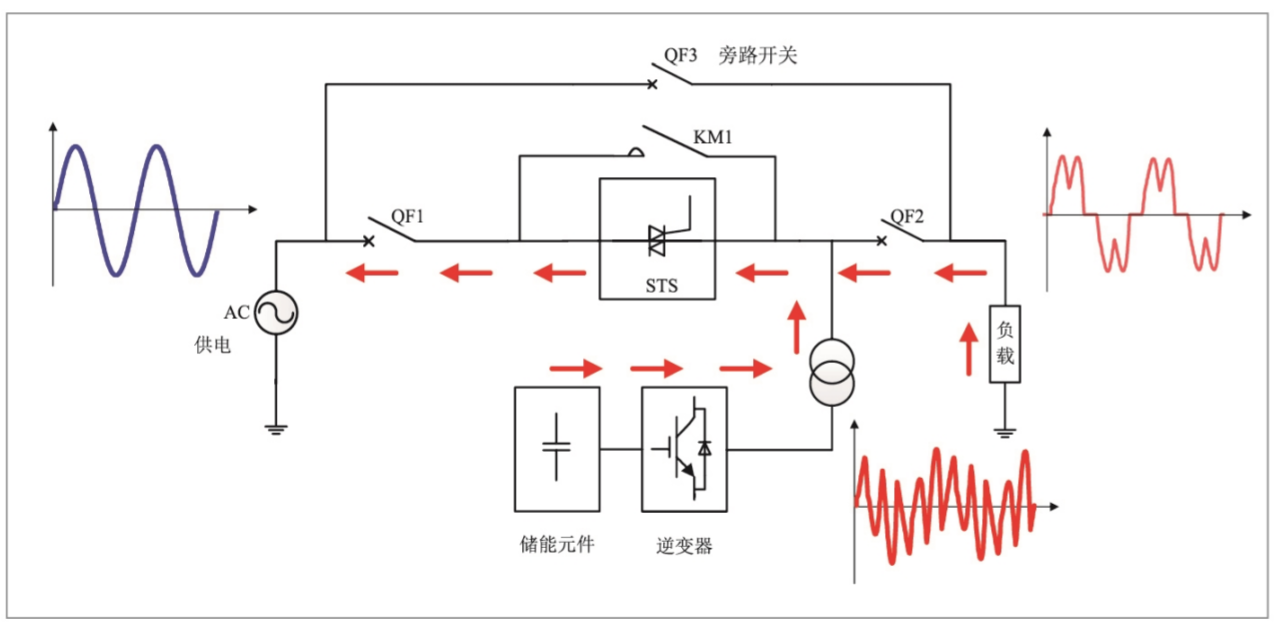

电压畸变补偿波形
主要功能
华天UPQS具有DVR、UPS、SVG、 APF功能，可治理电压跌落、电压中断等电压质量问题；在解决电压暂降问题的同时解决负载侧的电能质量问题（谐波、无功等）。装置具有削峰填谷功能，可以利用峰谷差价，实现能量转移功能，达到节能减排的功能。
晃电及电压中断治理功能
· 电压暂降治理
· 电压暂升治理
· 电压中断治理
电能质量治理功能
· 谐波治理：对谐波电流补偿或抵消，消除电力谐波，实现动态、快速、彻底处理。
· 无功补偿：提供负荷所需要的无功功率，减少无功占用，提高功率因数。
· 三相不平衡校正：对三相电路中的有功功率进行相间调节，从而对三相不平衡负载
进行平衡校正。
储能功能
· 实现削峰填谷、利用峰谷差价增加收益。
· 节能减排，低碳降耗。
· 实现设备柔性扩容。
工作原理

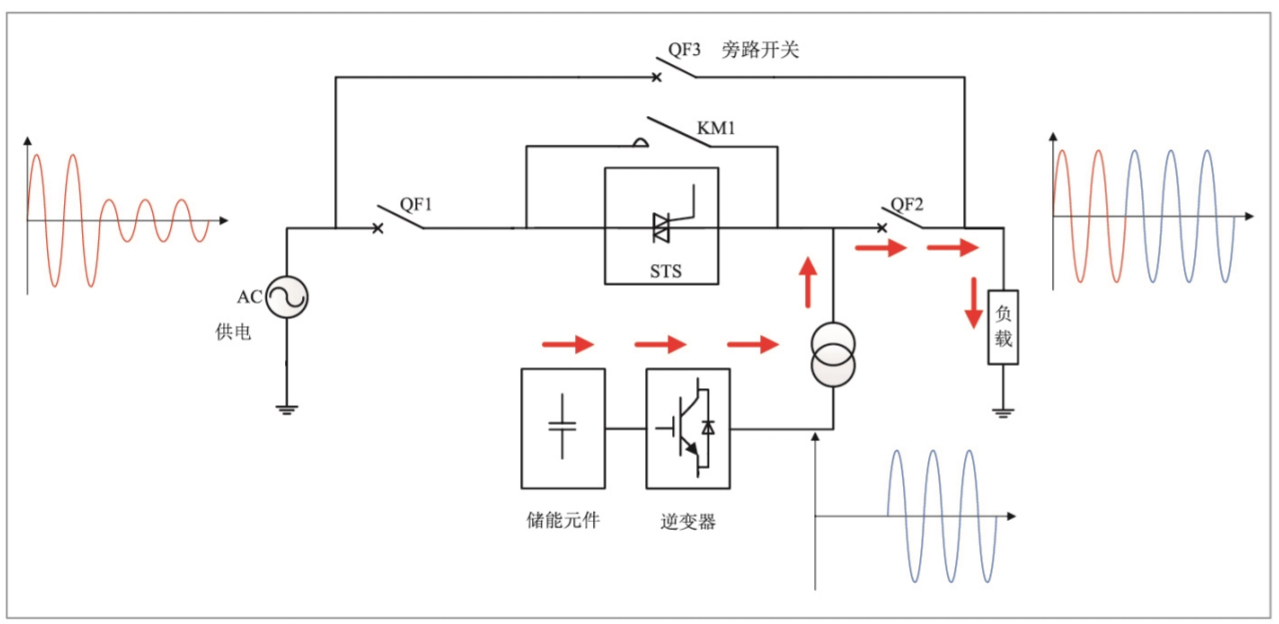

当UPQS检测到电网电压异常，设备会迅速切断晶闸管开关STS，逆变单元将储能元件的能量逆变为与电网电压跌落前等幅同相位的标准正弦波提供给负载，保障负载设备的稳定运行。

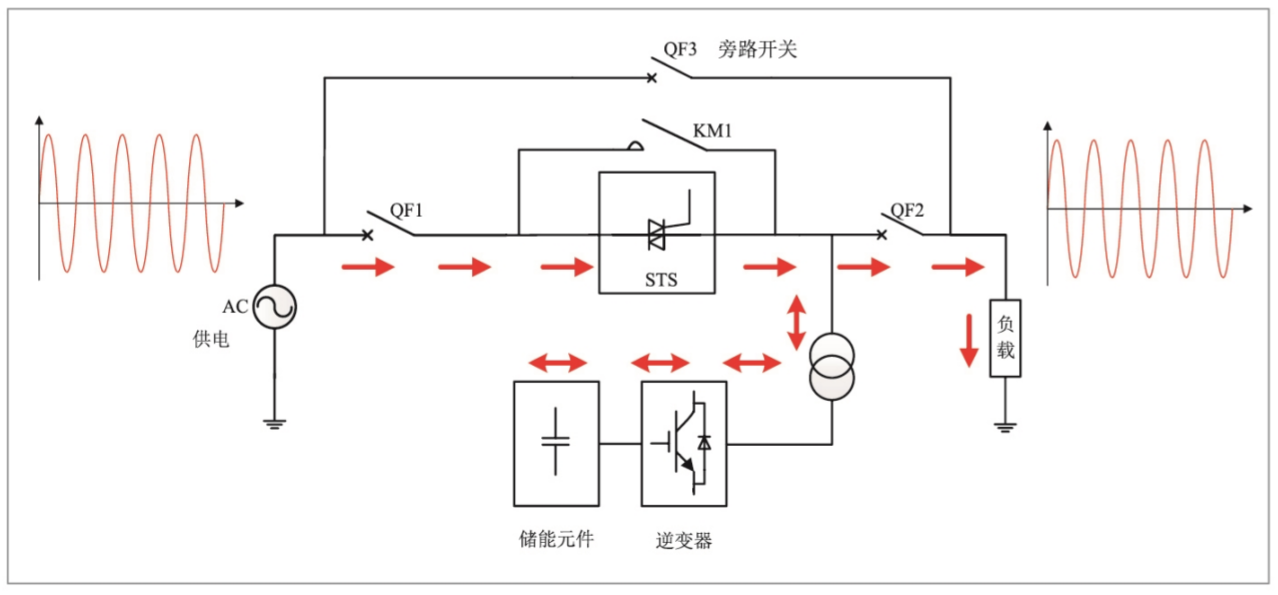

当UPQS检测到电网电压正常时，保持晶闸管开关STS闭合，通过监测负载的电能治理状况，对负载进行电能治理综合治理，解决负载的产生的谐波、无功、不平衡等问题，净化电网。
UPQS根据电价激励补偿机制，结合用户的用电规律，合理地对储能元件进行充放电，实现削峰填谷、效益最大化。
产品特点
先进的控制算法和硬件结构。
· 多重模式，支持并离网运行模式间的无缝切换，谐波治理、无功补偿、三相不
平衡校正等多种模式灵活设置。纹波交错对消变流器专利技术，电流跟踪速度高、
纹波低、损耗低。
· 先进控制算法，适应各种复杂现场稳定运行。
· 独创快切技术，并离网切换时间快，响应时间1ms。
· 多DSP协同控制，控制精度高、速度快。
· 低损耗微晶合金磁芯电抗器，噪声低、效率高。
· 故障自诊断，历史事件记录功能。
· 完善的电磁兼容设计，严格热设计，多重保护功能。
专为工业级负载设计，冗余度高，可靠性高。
· 高冗余工业级逆变器模块设计，关键元器件的冗余度高，设备的抗冲击能力强。
· 新一代绝缘栅双极型晶体管和多重保护、变压器隔离技术，并离网状态无谐波污染。
· 储能元件管理系统实时监控各元件的状态，为其安全使用和寿命延长提供保障。
· 控制器，逆变器，静态开关之间光纤通讯，抗电磁干扰强。
· 标配自动STS故障旁路:保证STS模块出现故障的情况下， 设备自动转为旁路供电，
保证负载的正常连续运行。
友好的人机界面。
· 10英寸彩色触摸屏，直观显示整机运行状态、测量值、设置参数，方便现场设置。
· 设备历史事件以及电压扰动事件记录。
低成本运行，维护简单。
· 运行效率99%6，功耗极低。
· 功率单元采用标准模块化设计，支持热插拔，可维修性高。
· 自动化程度高:装置运行后自动检测，整个过程无需人为干预。
· 双向智能充放电单元，维护时可对储能元件安全放电，保证维护人员安全。

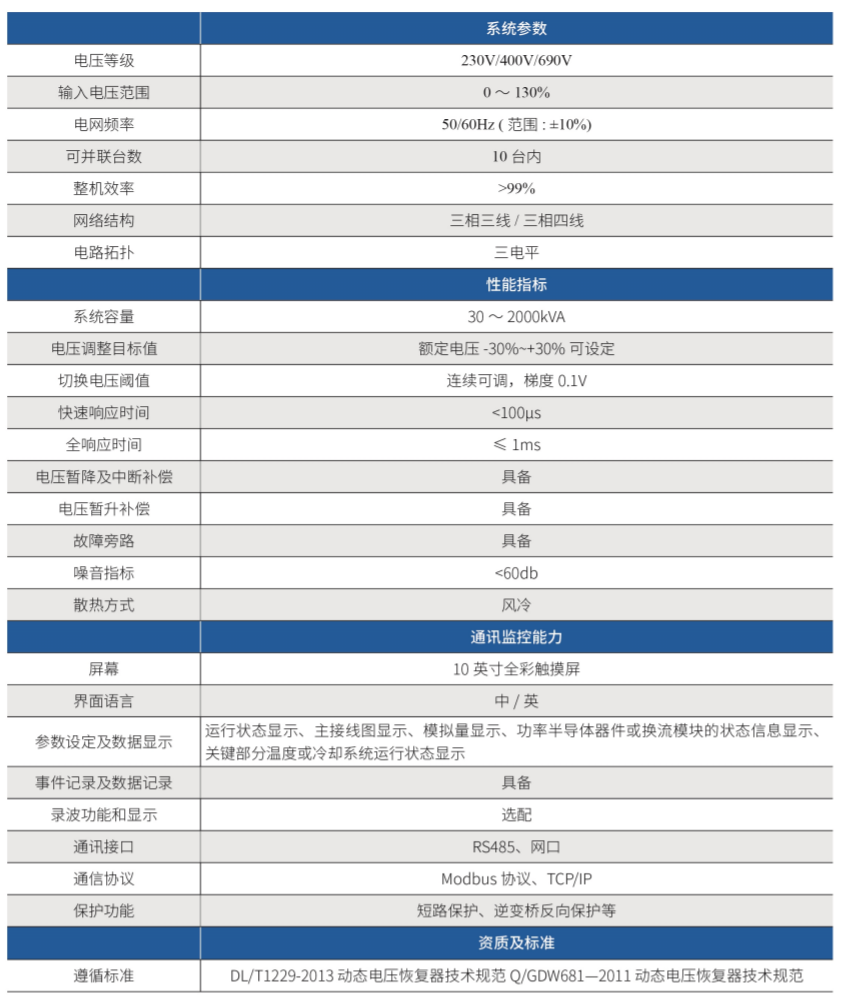

技术参数
