系统构成
华天HTFPL系列能量回馈式可编程电子负载整机采用模组结构，采用交直交的背靠背双向可调逆变技术，由多个负载、回馈对并联构成，负载单元四线制接入电网、回馈单元三线制接入电网，二者的直流母线正负分别相连。
人机界面通过RS485总线集中监控管理负载单元、回馈单元，模拟小电流负载时，可运行一个负载回馈对，模拟大电流负载时，可运行多个负载回馈对。每个负载回馈对又可以单独调节输出电流的大小，以达到精确输出的要求。
常见的负载类型已经预存于每个负载单元的控制模块中，通过人机界面可以一键加载。人机界面具有编程功能，可以自定义任意电流波形，同时，预存了多种负载模版，编程既简单又快速。
负载阶跃时，由光纤信号同步各负载单元，同步特性好。

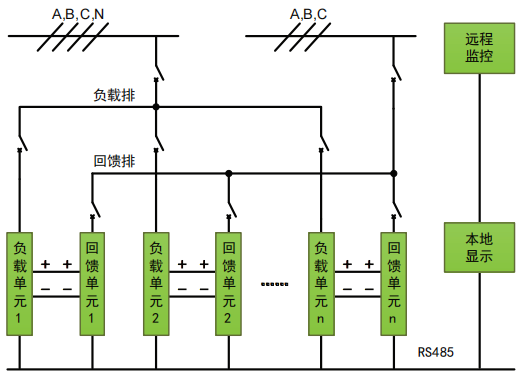

系统构成框图
工作原理
人机界面与负载单元的控制器通信，指定其加载某种预存的负载电流波形数据，或者下发编程的电流波形数据，控制器中的高速数字信号处理器（DSP）对数据进行处理，得到指令电流，并通过电流跟踪控制电路和驱动电路，以脉宽调制（PWM）信号形式向负载电流发生电路送出驱动脉冲，驱动IGBT或IPM功率模块，生成负载电流，实现各种负载类型的模拟。
每个“负载单元”可以编程输出各种负载波形，其输入的有功功率通过“回馈单元”实现平衡。由于“回馈单元”可以实现双向能量控制，因此“负载单元”通过编程可以模拟为阻性负载、容性负载、感性负载、整流器负载、电动机、发电机等各种类型的负载，也可以模拟以上几种类型负载的叠加。

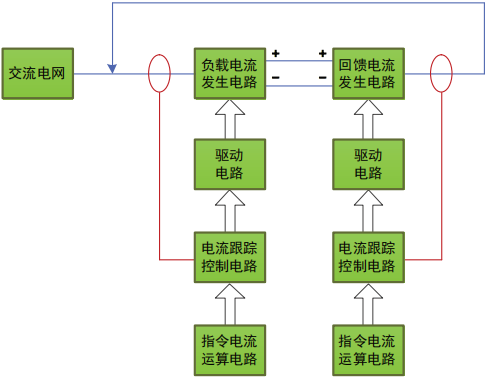

工作原理框图
主要特点

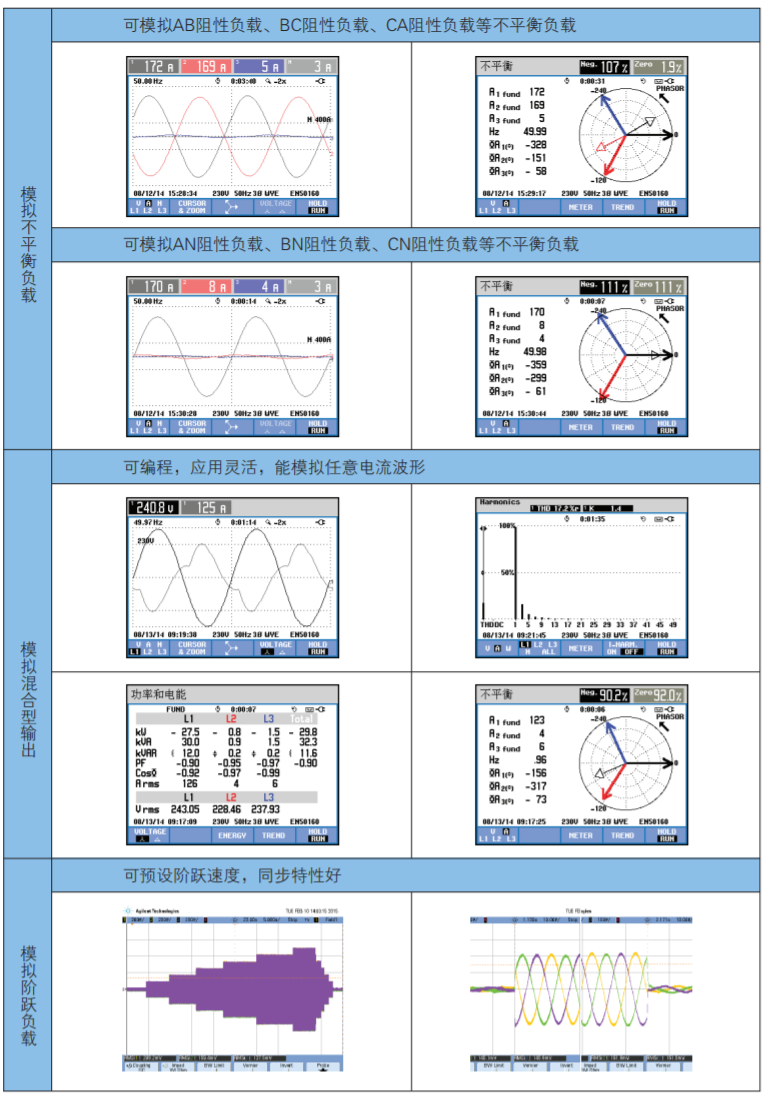

可模拟多种负载类型
阻性负载、感性负载、容性负载，各种负载的组合；
不平衡负载，如单相负载、线间负载；
三相四线整流器、单相整流器；
三相三线六脉整流器、三相三线十二脉整流器；
单相、三相发电机；
自定义的任意电流波形负载；
负载阶跃，可预设阶跃速度，方便试品的响应速度测试。
输出电流控制精度高
输出30A~600A电流控制精度均可达到3%以下。
模块并联，扩容方便
模块化，维护简单；
单独模块故障不影响系统运行，具有冗余功能。
高效节能
恒频PWM专利技术，纹波小、损耗低；
整机效率高于92%（满载输出）；
节能，可将有功电能回馈到电网。
人机界面友好，操作方便
常见负载类型一键加载；
预存多种模板，编程快速灵活；
编程数据可存储，调用方便；
多模块集中管理，按需启动，输出容量可调。

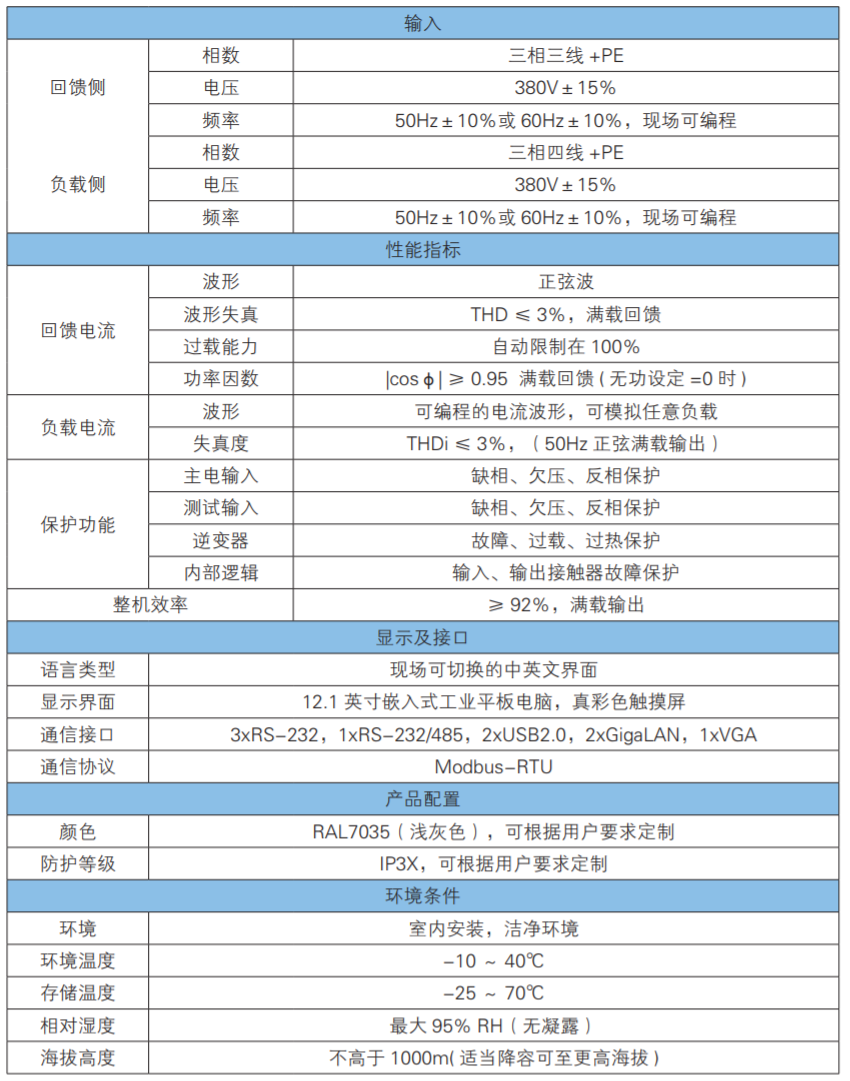

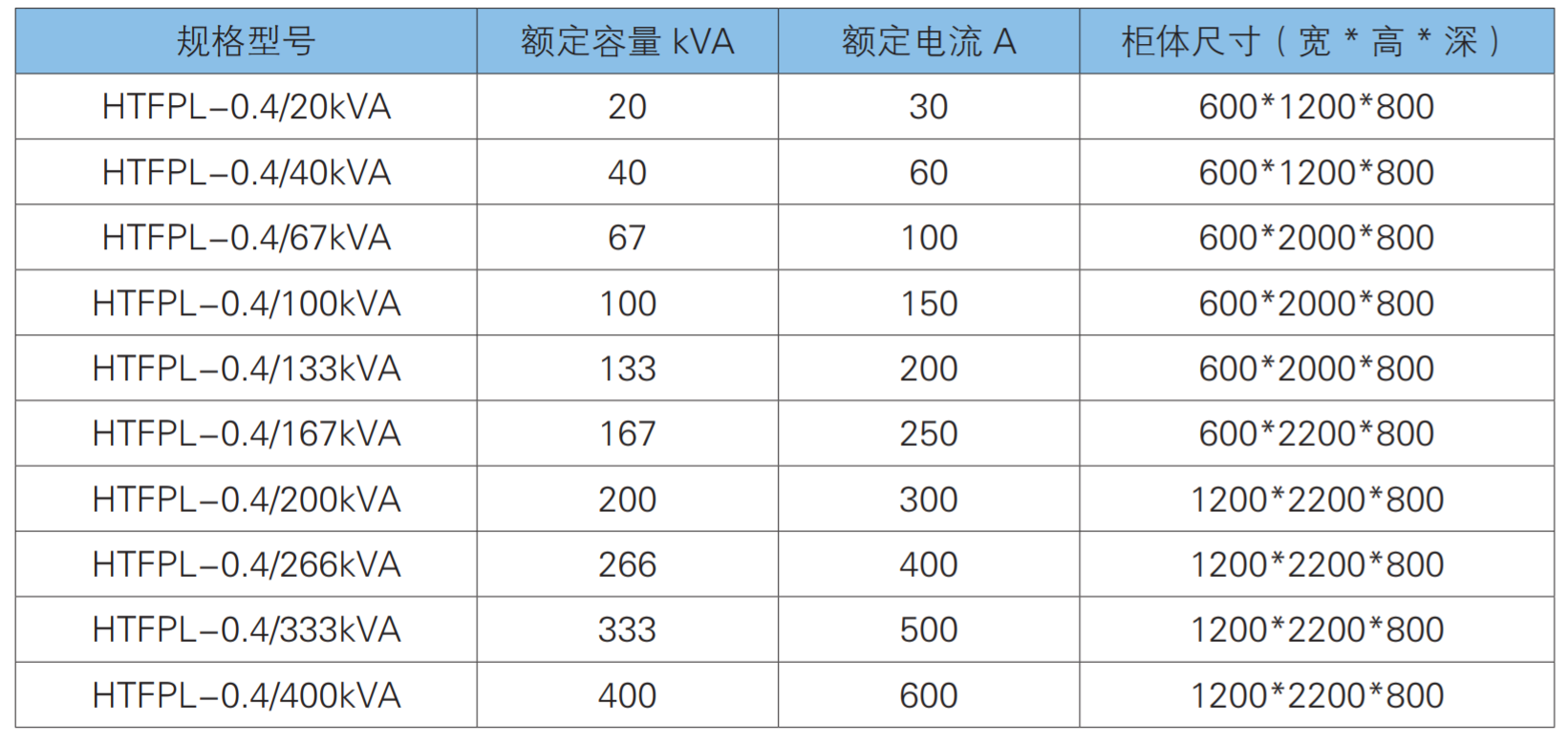

技术参数
|
输入 |
||
| 回馈侧 负载侧 |
相数 | 三相三线+PE |
| 电压 | 380V±15% | |
| 频率 | 50Hz±10%或60Hz±10%,现场可编程 | |
| 相数 | 三相四线+PE | |
| 电压 | 380V±15% | |
| 频率 | 50Hz±10%或60Hz±10%,现场可编程 | |
| 性能指标 | ||
| 回馈电流 | 波形 | 正弦波 |
| 波形失真 | TH D≤3%,满载回馈 | |
| 过载能力 | 自动限制在100% | |
| 功率因数 | |cosφ|≥0.95满载回馈(无功设定=0时) | |
| 负载电流 | 波形 | 可编程的电流波形，可模拟任意负载 |
| 失真度 | THDi≤3%, (50Hz正弦满载输出) | |
| 保护功能 | 主电输入 | 缺相、欠压、反相保护 |
| 测试输入 | 缺相、欠压、反相保护 | |
| 逆变器 | 故障、过载、过热保护 | |
| 内部逻辑 | 输入、输出接触器故障保护 | |
| 整机效率 | ≥92%,满载输出 | |
| 显示及接口 | ||
| 语言类型 | 现场可切换的中英文界面 | |
| 显示界面 | 12.1英寸嵌入式工业平板电脑，真彩色触摸屏 | |
| 通信接口 | 3xRS-232,1xRS-232/485,2xUSB2.0,2xGigaLAN,1xVGA | |
| 通信协议 | Modbus-RTU | |
| 产品配置 | ||
| 颜色 | RAL7035(浅灰色),可根据用户要求定制 | |
| 防护等级 | P3X,可根据用户要求定制 | |
| 环境条件 | ||
| 环境 | 室内安装，洁净环境 | |
| 环境温度 | -10 ～ 40℃ | |
| 存储温度 | -25 ～ 70℃ | |
| 相对湿度 | 最大95%RH(无凝露) | |
| 海拔高度 | 不高于1000m(适当降容可至更高海拔) | |
在并联补偿装置综合测试系统中的应用
无功补偿装置、无源电力滤波器装置、有源电力滤波器装置作为电能质量治理的主要设备，得到广泛的应用。这些设备在性能测试时需要测试众多指标。
并联补偿装置综合测试系统是适用于各类并联补偿装置的实验平台，可以产生各种类型的模拟负载，方便补偿装置的各种性能测试。
综合配电部分具有补偿装置接入方便、电流及电压采样方便、扩充其它负载方便、保护功能齐全的特点，装设电动操作的总进线开关，可以远程操作。
系统接入调压装置，可用于其它电压等级的设备测试，同时，节省了外网容量。

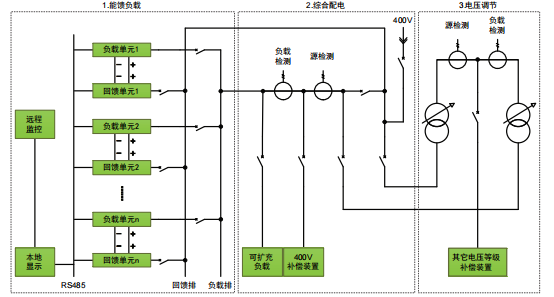

并联补偿装置综合测试系统框图

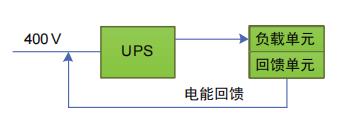

在电源装置测试中的应用
可用于UPS、稳压电源等装置的性能测试与老化。

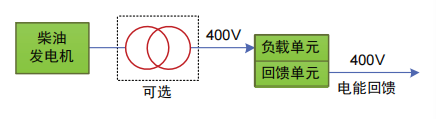

在发电机性能测试与老化中的应用
可用于柴油发电机等装置的性能测试、老化。
